Језгро високонапонског напајања - СФ6 прекидач

Преглед

СФ6 прекидач је високи напонске склопке која користи сулфур хексафлуорид (СФ6) као АРЦ гашење и изолациони медијум. Познат је као језгро високонапонских мрежних мрежа. Својим јединственим способностима гашења АРЦ-а и стабилној ефикасности, широко се користи у различитим електроенергетским системима и преносним и дистрибутивним мрежама. То је кључна опрема за обезбеђивање сигурног рада мреже за напајање. Углавном је подељен у висок напон од 72,5кВ и изнад и средње напомене од 3,6кВ ~ 72.5кВ. Основна функција прекидача СФ6 је брзо одсечена струја грешке и заштити опрему за напајање од кратког круга или оштећења преоптерећења.

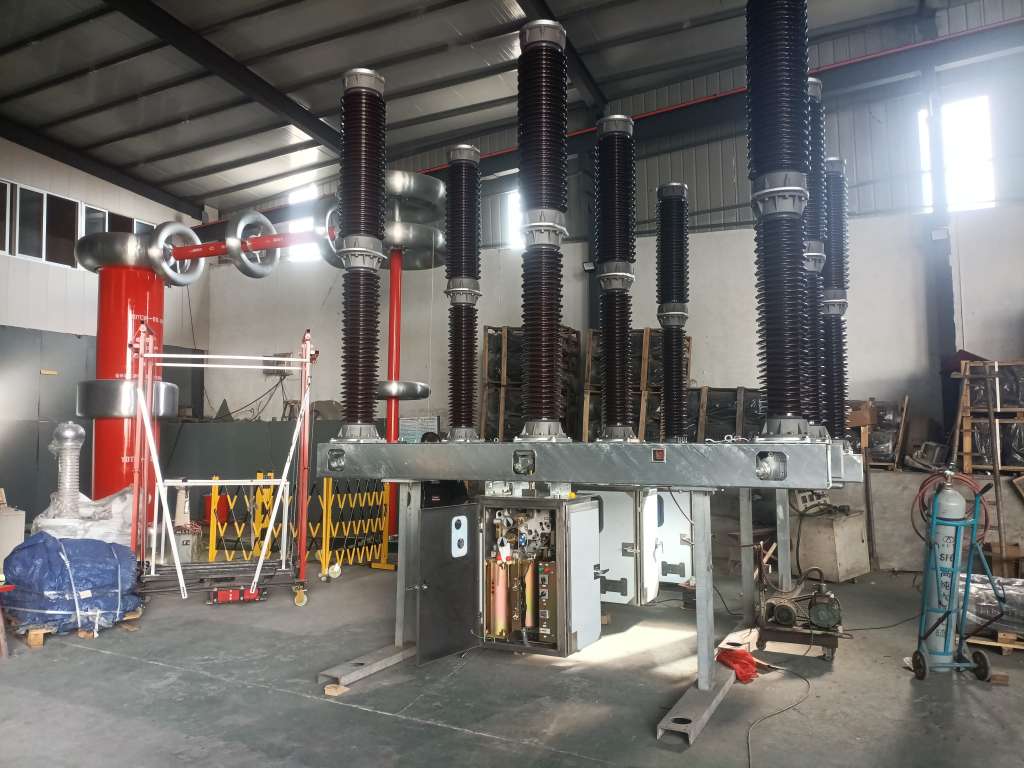

一. Шта је прекидач СФ6?

СФ6 прекидач је високопокретак преклопне плоче који користи гас сумпор-хексафлуорида (СФ6) као изолациони и аРЦ-гасинг медијум. Углавном се користи за брзо прекид струје грешке у круговима (као што су кратки кругови или преоптерећења) како би се спречило оштећење опреме за напајање. Његов опсег напона покрива 3.6кВ на 800кВ и широко се користи у средњорочним, високоположним и ултра-напонским напајањем.

二. Како функционише СФ6 прекидач круга?

1. Принцип: Улога СФ6 гаса

Изолациони медијум: Снага изолације СФ6 гаса је 2 до 3 пута већа од ваздуха, што може ефикасно изоловати дијелове уживо под високим напонским условима.

Медијум за гашење АРЦ: СФ6 молекули имају снажну електронегативност и могу брзо да апсорбују АРЦ енергију да би се постигао гашење микросеконског АРЦ-а.

Стабилност: Након распадања на високој температури АРЦ-а, 99% СФ6 гаса може се брзо рекомбиновати без преосталих загађивача.

2 Цео процес гашења лука

Контакт одвајање: струја квара покреће прекидач круга за рад, а контакти се брзо раздвајају и генерише лук.

Компресија гаса: Радни механизам покреће клип да би се компримирао СФ6 гас, формирајући брзу проток ваздуха који пуше према АРЦ-у да би се смањио степен јонизације.

Апсорпција енергије: молекули СФ6 Снимите бесплатне електроне, сузбијају лук од наставка, брзо угасити лук и постизање тренутне искључења.

Опоравак изолације: Након што се АРЦ угаси, СФ6 гас одмах враћа снагу изолације да спречи да се АРЦ врати и да осигура да се круг потпуно искључује.

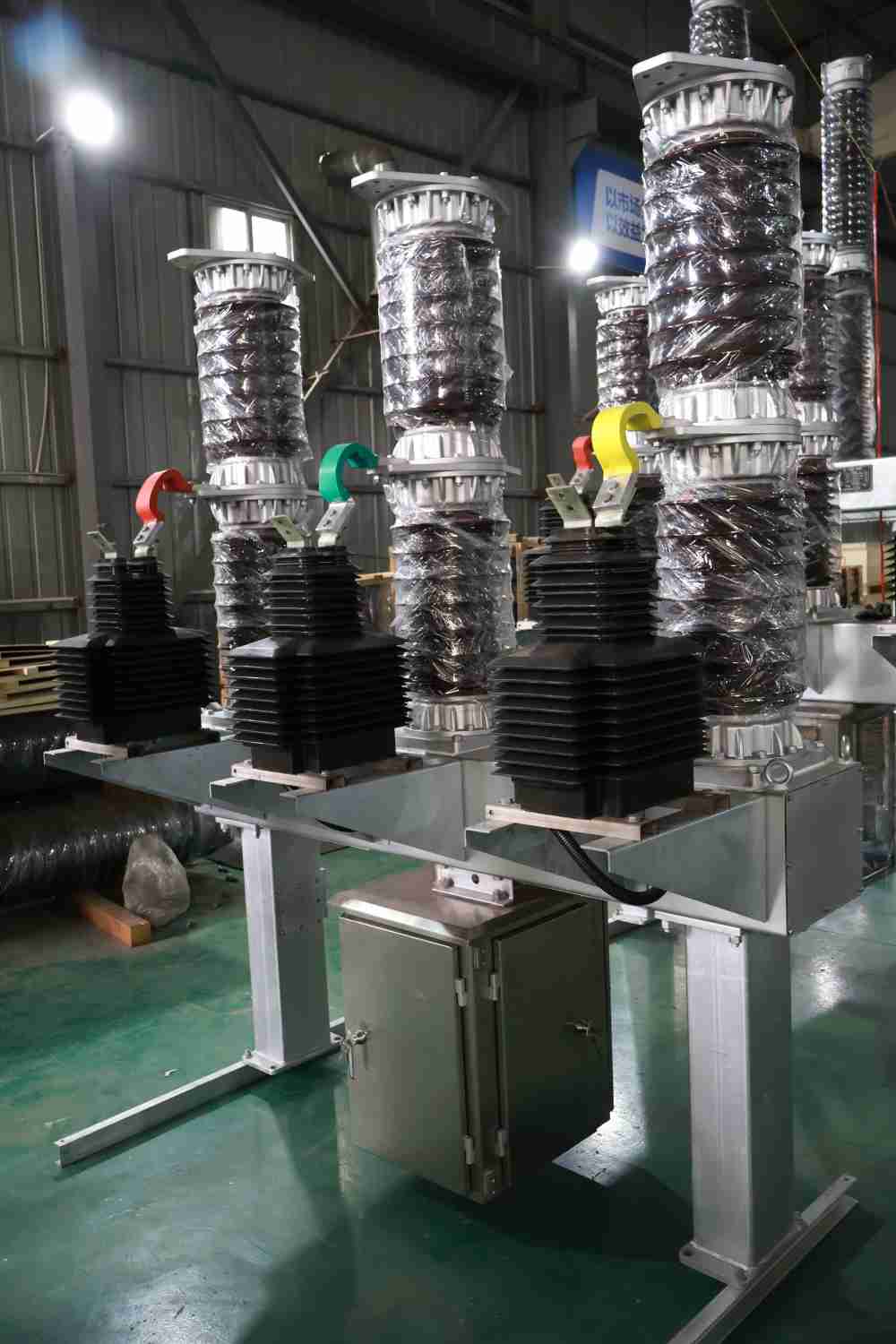

三. Основна структура и компоненте прекидача СФ6 кола

1. Претресноћа за гашење АРЦ-а

Материјал: керамичка или епоксидна смола отпорна на високу температуру.

Дизајн: Врста компримованог гаса (појединачни притисак и двоструки притисак) или структура гашења самоенергета, погодна за различите тренутне нивое.

2. гасни систем

Гасна комора: запечаћену шупљину испуњене СФ6 гасом (оцењени притисак 0,4 ~ 0.6МПА).

Мониторинг притиска: релеј густине прати притисак гаса у реалном времену и покреће закључавање или алармни сигнал.

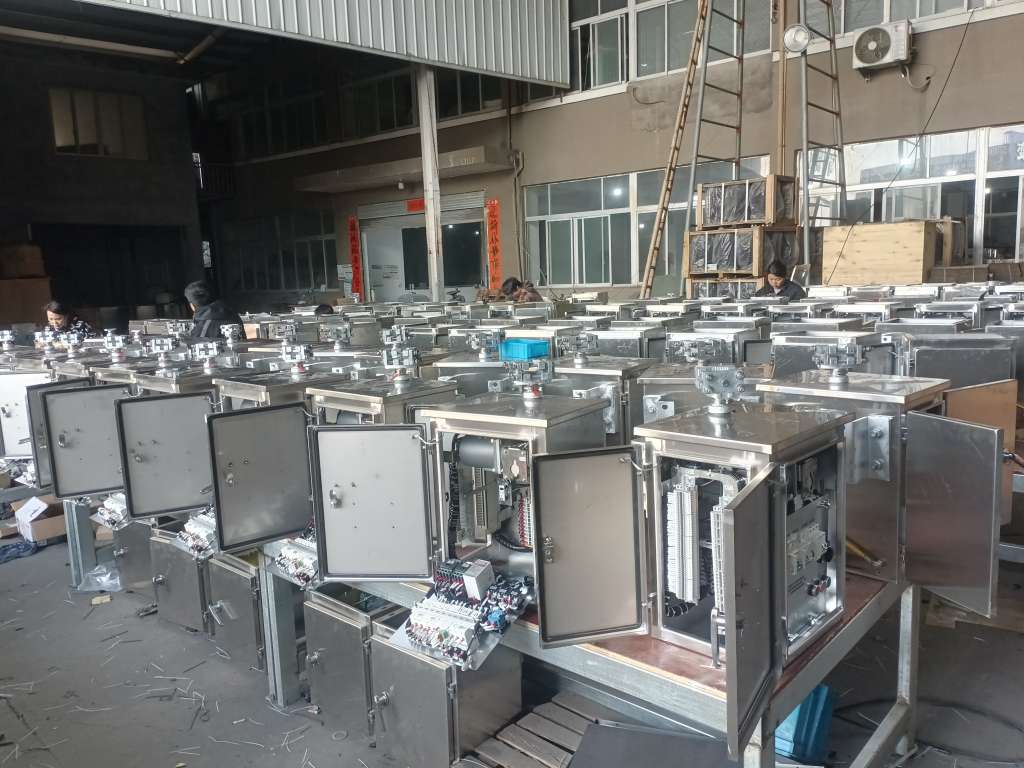

3. Радни механизам

Пролећни механизам за складиштење енергије: Економичан и поуздан, погодан за систем средњег напона.

Хидраулички / пнеуматски механизам: велики излазни обртни момент, који се користи за високопологе и прекидачи великих капацитета.

Интелигентни електрични механизам: Интегрисани сензор, подржава даљинско отварање и контролу затварања.

4. Структура подршке изолацији

Порцулански тип колоне: Стандардни дизајн, снажна способност загађења.

Композитни тип изолатора: Силиконска гумена јакна смањује тежину и има боље перформансе отпорне на експлозију.

四. Предности прекидача СФ6

1. Супер снажни капацитет за ломљење: Може да прекине струју кратког споја до 80ка, далеко прелазите обичне вакуумске прекидаче.

2 Супер дуги механички живот: Механички живот до 10.000 операција и може да се састаје са 2.000 пуног капацитета, циклус без одржавања до 20 година.

3. Компактни дизајн: Висока изолација СФ6 чини да је опрема запремине 40% мањи од ваздушних изолованих прекидача, штедећи простор подстанице.

4. Супер снажна прилагодљивост: Потпуно затворена структура, може да ради у -30 ° Ц до + 40 ° Ц, висока влажност или прашњаво окружење. Циклус без одржавања до 20 година.

五. Будуће технолошке иновације прекидача СФ6 кола

1. алтернативе СФ6

Мешовити гас: СФ6 / Н₂ или СФ6 / ЦФ4 мешовити гас, смањујући потрошњу СФ6 и ГВП за 30% ~ 50%.

2 Алтернатива без СФ6:

Прекидач сувог ваздуха: комерцијализовано у пољу средњег напона (≤40.5кВ), ГВП = 0.

Вакуумски прекидач + еколошки прихватљив гас: У оквиру развоја у пољу високог напона (као што је Ц5-ФК гас).

3. технологија опоравка и регенерације

СФ6 уређај за опоравак: гас са чистоћом ≥99,9% може се рециклирати да смањи трошкове рада и одржавања.

Третман разлагања: Високотемперате АРЦ или ПЛАСМА технологија распада СФ6 у безопасни сумпор и флуорид.

4. Интелигентна надоградња

Систем за праћење стања: Уграђени сензори Надгледају густину гаса, ношење контакта, механичке вибрације и предиктивно одржавање.

六. Сценарији апликације СФ6 прекидача

Мрежа преносног напона: користи се у 500кВ и изнад подстаница за заштиту трансформатора и далековода.

Грид за напајање урбанисти: Интегрисано у ГИС (гас изоловани прекидач), погодан за урбане подстанице са ограниченим простором.

Нова енергетска електрана: Појачана станица за електране и фотонапонске електране, издржати честе операције покретања.

Индустријски систем напајања: Заштита долазне линије за велике струје оптерећења као што су челичне биљке и хемијске биљке.

Закључак

СФ6 прекидачи су основни заштитни уређаји тренутних система високог напона због њиховог ефикасног прекршаја. У будућности индустрија убрзава своју прелазак на еколошки прихватљиве технологије. Са развојем технологије ће се појавити сигурнији и чистији гасови.Лугао Повер Цо., Лтд.ће комбиновати перформансе са заштитом животне средине и активно прихватити иновације да би се испунили изазови и могућности трансформације енергије. Изаберите Лугао да бисте прилагодили СФ6 решења прекидача СФ6 да бисте пружили ефикасну, поуздану и одрживу заштиту за ваш систем напајања!
