Који су планови коришћења ГЦС нисконапонског извлачивог разводног ормара?

Који су планови коришћења ГЦС нисконапонског извлачивог разводног ормара?

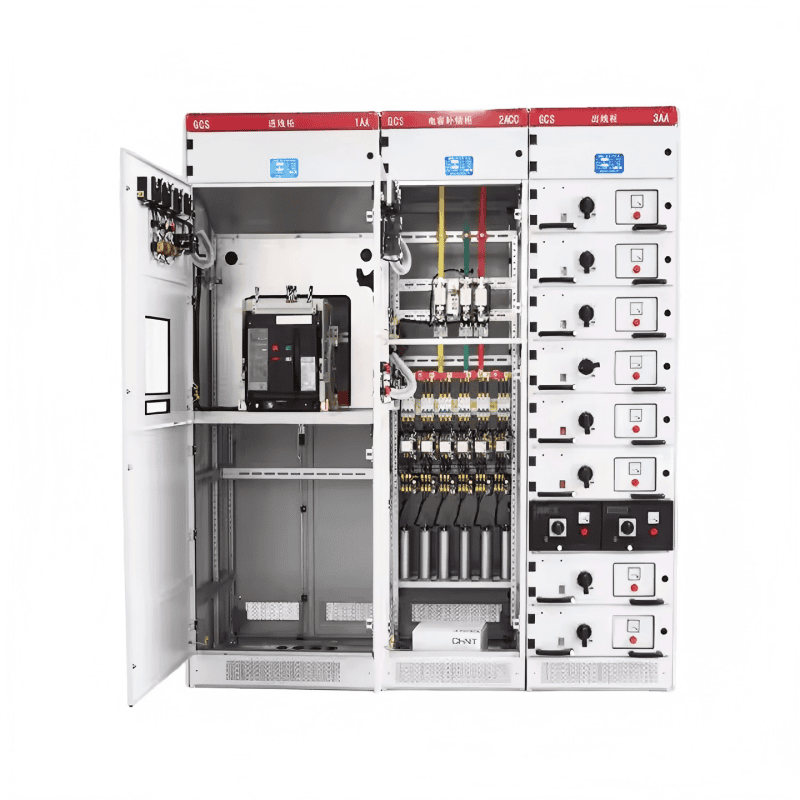

План главног кола

  План главног кола ГЦС ормана има 32 групе и 118 спецификација, искључујући планове и спецификације проистекле из промена у управљању и заштити помоћних кола. Обухвата потребе производње електричне енергије, напајања и других електропривредних корисника, са називном радном струјом од 5000А, погодним за избор дистрибутивних трансформатора од 2500кВА и ниже. Ормари за компензацију кондензатора су дизајнирани да задовоље потребе напајања и употребе за побољшање фактора снаге, а ормани реактора су дизајнирани да узму у обзир потребе свеобухватног улагања.

План помоћног кола

  У атласу помоћних кола ГЦС постоји 120 планова помоћних кола. План помоћног кола ДЦ оперативног дела се углавном користи за нисконапонски систем постројења (станица) трафостаница електране. Погодан је за нисконапонски систем постројења од 200МВ ​​и испод и 300МВ и више јединица, општи начин управљања радним (приправним) напајањем, напајањем и моторним доводом.

  Помоћни план АЦ оперативног дела се углавном користи за нисконапонски систем трафостаница у фабрикама, рудницима, предузећима и високим зградама. Постоји 6 комбинација погодних за контролу рада двоструког напајања. Не постоји радна електрична блокада у стању приправности аутоматског бацања, самоопоравка и других контролних кола, која се могу директно користити у инжењерском дизајну.

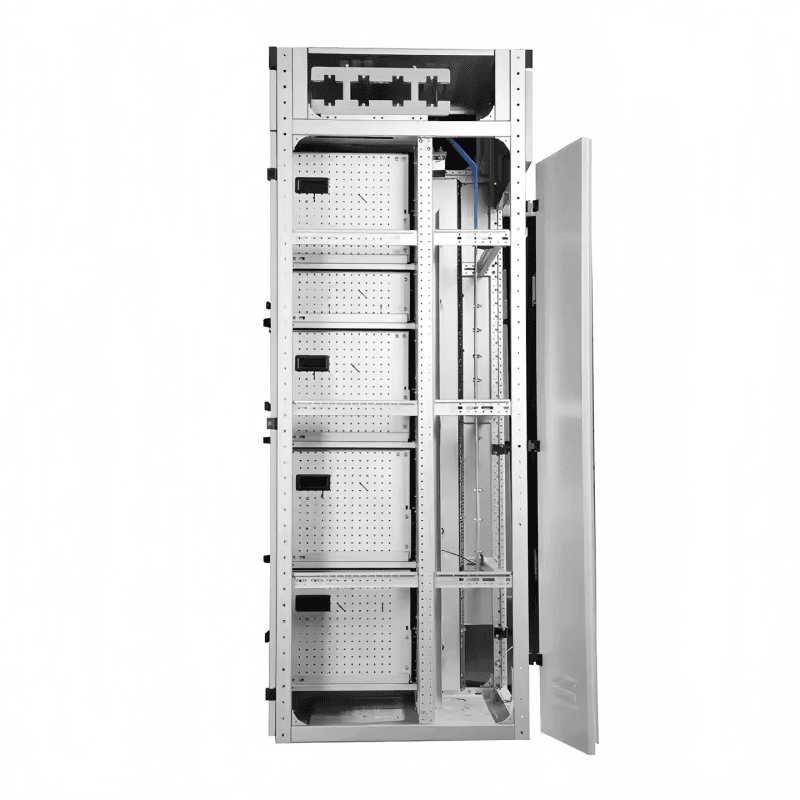

  ДЦ контролно напајање је ДЦ 220В или 110В, а АЦ контролно напајање је АЦ 380В или 220В. То је комплетан ормар састављен од фиока. Контролно напајање од 220В изведено је из јавног контролног напајања које напаја наменски управљачки трансформатор у овом орману. Јавно контролно напајање користи неуземљени управљачки трансформатор, а напајање од 24 В је резервисано за употребу када су потребна сигнална светла слабе струје.

  Место уградње мерача ват-часова, начин увођења сигнала напона и други захтеви за уградњу и употребу су детаљно описани у "Упутству за припрему" шеме помоћног кола.

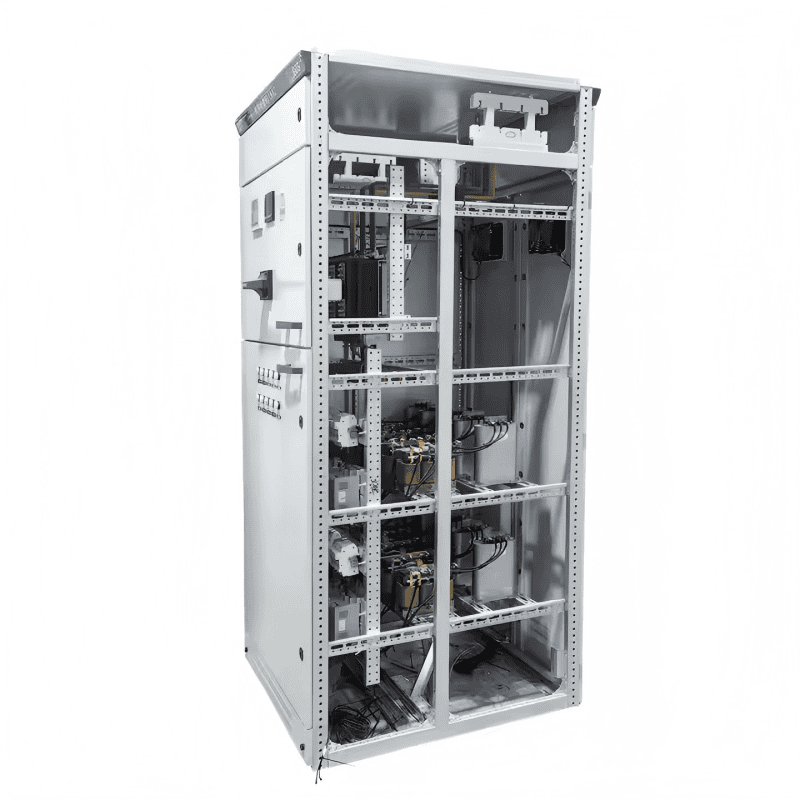

Главна сабирница

Да би се побољшала динамичка термичка стабилност сабирнице и побољшао пораст температуре контактне површине, сва опрема користи сабирнице од тврдог бакра ТМИ-Т2 серије. Бакарне сабирнице су калајисане пуне дужине, а могу се користити и бакарне сабирнице пуне дужине посребрене. Хоризонтална сабирница и вертикална сабирница се постављају у просторију за изолацију сабирница у ормару. Неутрална сабирница за уземљење користи тврду бакарну шипку. Прикључена је хоризонтална неутрална жица за уземљење (ПЕН) или уземљење + неутрална жица (ПЕ+Н).

Главни прекидач

За водове напајања и напојне склопке од 630А и више, углавном се бира серија ДВ45, а такође се може изабрати серија ДВ48, АЕ серија, 3ВЕ или МЕ серија. Ако је потребно, може се изабрати и увезена серија М или Ф.

За прекидаче за напајање и контролу мотора испод 630А, Ванг Ан бира серије ТГ и ЦМ1. НМ серија, ЦДМ серија, ТГ30 серија и други прекидачи у облику кућишта.

Да би се побољшала динамичка стабилност главног кола, дизајниране су посебне комбиноване стезаљке сабирница и изолациони носачи серије ГЦС. Израђени су од синтетичких јастука високе чврстоће, отпорних на ватру са високом изолационом чврстоћом, добрим самогасивим перформансама и јединственом структуром.

Да би се смањио пораст температуре преграда, утикача и кабловских глава функционалних јединица, дизајниран је специјални адаптер за ГЦС орман. Адаптер има велики капацитет и низак пораст температуре.

Ако одељење за дизајн одабере нове електричне компоненте са бољим перформансама и напреднијом технологијом према потребама корисника, ормарићи серије ГЦС имају добру свестраност и неће изазвати потешкоће у производњи и инсталацији због ажурираних електричних компоненти.

Избор електричних компоненти

ГЦС ормани углавном користе електричне компоненте са напредном технологијом, високим перформансама и индикаторима стабилности и користе увезену технологију која се може масовно производити у Кини.
