Шта је прстенаста главна јединица (РМУ) и зашто је неопходна за модерне средњенапонске дистрибутивне системе

A Прстен главне јединице (РМУ)је компактно, запечаћено и високо поуздано средњенапонско расклопно решење које се користи у градским и индустријским дистрибутивним мрежама. Он игра кључну улогу у обезбеђивању непрекидног напајања, безбедне изолације и флексибилног рада мреже у дистрибутивним системима прстенастог типа.

У овом свеобухватном водичу истражујемо како функционишу главне јединице прстена, њихове основне компоненте, класификације напона, техничке спецификације, сценарији инсталације, безбедносни стандарди и како произвођачи волеЛугао Поверобликују будућност интелигентних и еколошки прихватљивих РМУ решења.

Садржај

• 1. Шта је прстенаста главна јединица?
• 2. Како ради прстенаста главна јединица?
• 3. Врсте прстенастих главних јединица
• 4. Главне компоненте РМУ
• 5. Техничке спецификације и оцене напона
• 6. Примене РМУ
• 7. Предности коришћења РМУ разводног уређаја
• 8. Разматрања о инсталацији и одржавању
• 9. Зашто одабрати Лугао Повер Ринг главне јединице?
• 10. Будући трендови у Смарт РМУ технологији
• 11. Често постављана питања

1. Шта је прстенаста главна јединица?

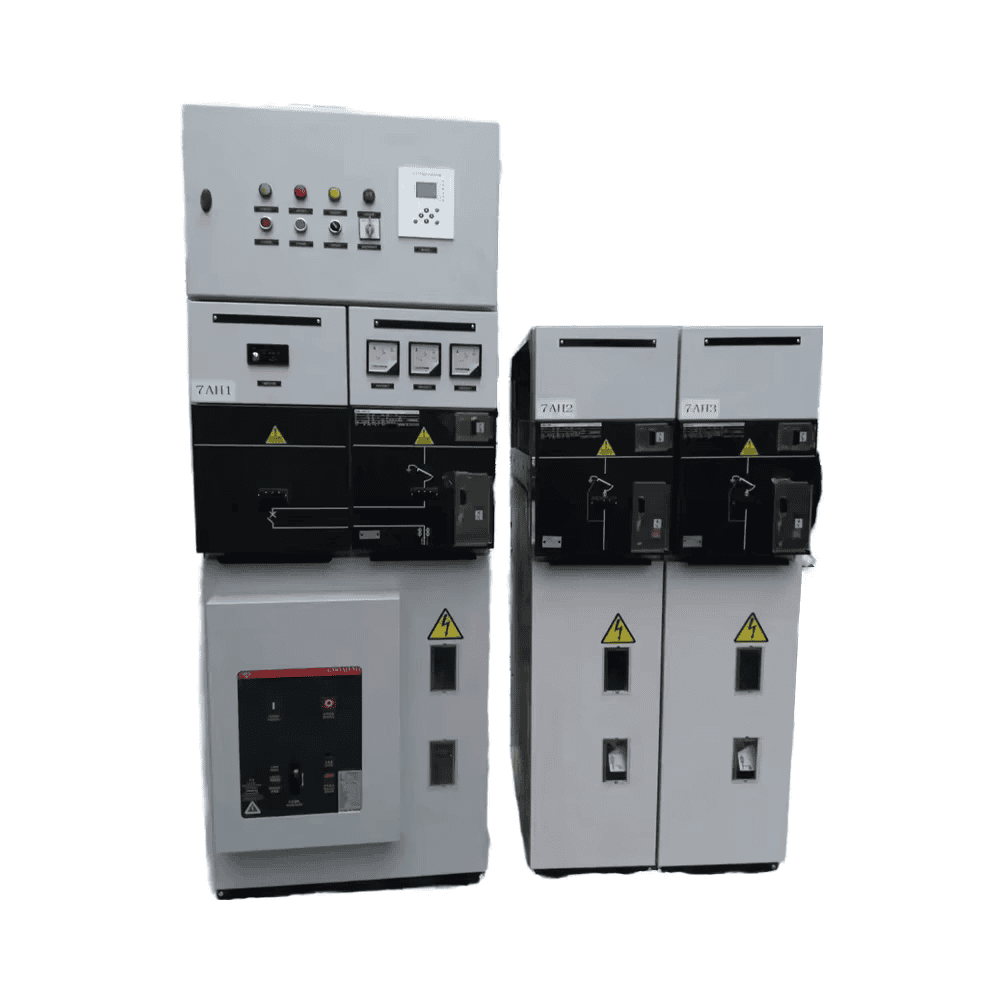

A Прстен главне јединице (РМУ)је компактна, металом затворена расклопна јединица средњег напона која се користи у мрежама за дистрибуцију електричне енергије прстенастог типа. Обично се инсталира у секундарним дистрибутивним системима који раде између11кВ и 33кВ.

Основна сврха РМУ-а је да:

• Обезбедите непрекидно напајање
• Обезбедите могућност пребацивања оптерећења
• Изолујте неисправне делове мреже
• Заштитите трансформаторе и разводне водове

РМУ се обично користе у урбаним мрежама, комерцијалним комплексима, станицама обновљиве енергије и индустријским објектима где су поузданост и компактна инсталација критични.

2. Како ради прстенаста главна јединица?

У прстенастом дистрибутивном систему, снага тече у петљи. РМУ је позициониран на стратешким чворовима унутар прстена. У нормалном раду:

• Оба улазна фидера остају под напоном
• Оптерећење се доводи кроз прстен
• Смер тока снаге се може подесити

Ако дође до квара:

1. Откривена је неисправна секција
2. Одговарајући прекидач је отворен
3. Снага наставља да тече са алтернативне стране прстена

Ова конфигурација значајно смањује време прекида рада и побољшава поузданост система.

3. Врсте прстенастих главних јединица

3.1 Главна јединица са прстеном са изолацијом гаса (СФ6 РМУ)

• Користи СФ6 гас као изолациони медијум
• Компактан и запечаћен доживотно
• Висока поузданост
• Ниско одржавање

3.2 РМУ са ваздушном изолацијом

• Еколошки прихватљива алтернатива
• Нема СФ6 гаса
• Нешто већи отисак

3.3 РМУ у затвореном и на отвореном

4. Главне компоненте РМУ

Стандардна прстенаста главна јединица се обично састоји од:

• Прекидач оптерећења (ЛБС)
• Прекидач (ЦБ)
• Еартх Свитцх
• Систем сабирница
• Заштитни релеји
• Модул за заштиту трансформатора

Напредни РМУ одЛугао Поверинтегришу интелигентне заштитне релеје и системе за даљинско праћење како би омогућили компатибилност паметне мреже.

5. Техничке спецификације и оцене напона

Када бирате РМУ, узмите у обзир:

• Ниво напона мреже
• Капацитет кратког споја
• Услови животне средине
• Будуће потребе за проширењем

6. Примене прстенастих главних јединица

Главне јединице прстена су широко распоређене у:

• Градске електродистрибутивне мреже
• Системи обновљиве енергије (соларне и ветроелектране)
• Индустријски производни погони
• Комерцијални комплекси
• Стамбене заједнице
• Системи електрификације железнице

Њихова компактна величина и модуларна конфигурација чине их идеалним за компактне трафостанице и монтажне трансформаторске станице.

7. Предности коришћења РМУ разводног уређаја

7.1 Висока поузданост

Обезбеђује минимално време застоја због редундансе прстенасте мреже.

7.2 Компактан дизајн

Идеалан за инсталације са ограниченим простором.

7.3 Побољшана безбедност

• Потпуно затворена структура
• Механизми за међусобно закључавање
• Обуздавање квара лука

7.4 Ниско одржавање

Заптивни системи са гасном изолацијом смањују захтеве за сервисирање.

7.5 Скалабилност

Модуларни дизајн подржава будуће ширење.

8. Разматрања о инсталацији и одржавању

Контролна листа за инсталацију:

• Проверите систем уземљења
• Осигурајте правилан завршетак кабла
• Пратите ИЕЦ стандарде
• Потврдите конфигурацију заштитног релеја

Најбоље праксе за одржавање:

• Периодични визуелни преглед
• Мониторинг притиска гаса (за СФ6 РМУ)
• Испитивање релеја
• Термичко скенирање

9. Зашто одабрати Лугао Повер Ринг главне јединице?

Лугао Поверје поуздан произвођач специјализован за опрему за дистрибуцију средњег напона. Њихове прстенасте главне јединице су дизајниране да испуне међународне стандарде и захтеве модерне паметне мреже.

Кључне предности:

• Напредна технологија производње
• Строги систем контроле квалитета
• Прилагодљиве РМУ конфигурације
• Интелигентна интеграција праћења
• Усклађеност са ИЕЦ стандардима

За више техничких детаља о њиховим РМУ решењима, можете истражити званичне ресурсе производа и техничку документацију компаније Лугао Повер.

10. Будући трендови у Смарт РМУ технологији

Еволуција РМУ технологије укључује:

• Еколошка изолација без СФ6
• Даљинско праћење засновано на ИоТ-у
• Дигитални заштитни релеји
• Интеграција паметне мреже
• Предиктивно одржавање помоћу АИ аналитике

Како глобална енергетска инфраструктура постаје све више децентрализована и фокусирана на обновљиве изворе енергије, интелигентни РМУ ће играти кључну улогу у обезбеђивању стабилне и ефикасне дистрибуције.

11. Често постављана питања (ФАК)

П1: Која је разлика између РМУ и традиционалних разводних уређаја?

РМУ су компактни, запечаћени и посебно дизајнирани за прстенасте дистрибутивне мреже, док традиционални склопни уређаји можда не подржавају редундансу петље.

П2: Који су нивои напона типични за главне јединице прстена?

Уобичајени напонски нивои укључују системе од 11кВ, 24кВ и 33кВ.

П3: Да ли је СФ6 гас опасан?

СФ6 није токсичан, али је гас стаклене баште. Правилно руковање и затворени системи минимизирају утицај на животну средину.

П4: Колико дуго траје РМУ?

Уз правилну инсталацију и одржавање, РМУ обично имају век трајања од 20-30 година.

П5: Могу ли се РМУ интегрисати у паметне мреже?

Да. Модерни РМУ-ови произвођача као што је Лугао Повер подржавају СЦАДА и системе за даљинско праћење.

Закључак: Зашто су прстенасте главне јединице окосница поуздане дистрибуције енергије

ТхеПрстен главне јединицеје камен темељац савремених средњенапонских дистрибутивних мрежа. Његов компактан дизајн, висока поузданост, безбедносне карактеристике и прилагодљивост чине га незаменљивим у урбаним, индустријским и обновљивим енергетским системима.

Како инфраструктура напајања наставља да се развија, напредна РМУ решења изЛугао Поверобезбеђују перформансе, интелигенцију и безбедност потребне за електричне мреже следеће генерације.
