Које су разлике између унутрашњих и спољашњих високонапонских вакуумских прекидача?

У савременим системима за дистрибуцију електричне енергије, вакуумски прекидачи (ВЦБ) су кључна опрема за осигурање сигурности и стабилности напајања. Њихова главна функција је да брзо прекину струју и изолују водове током кварова, спречавајући оштећење опреме и велике нестанке струје. Међутим, многи људи који се баве набавком и инжењерингом често су збуњени разликама између унутрашњих и спољашњих ВЦБ-ова када бирају моделе. Иако оба користе технологију вакуумског гашења лука, зашто постоје тако значајне разлике у дизајну? И како изабрати на основу пројектних сценарија?

Као професионални произвођач опреме за напајање, Лугао Повер, комбинујући унутрашње и спољашње производе вакуумских прекидача, разбија основне разлике, карактеристике дизајна и применљиве сценарије ова два да би вам помогао да лако одаберете праву опрему.

Шта је вакуумски прекидач (ВЦБ)?

Вакумски прекидач користи вакуум и као медијум за гашење лука и као изолациони медијум. Они користе вакуумско окружење за гашење електричног лука, чиме контролишу и штите коло. Ово избегава употребу нафте или гаса СФ6, што га чини сигурнијим и еколошки прихватљивијим. Широко се користе у електранама и трафостаницама, посебно у апликацијама које захтевају чест рад.

Најосновнији начин да их разликујете је њихово окружење за инсталирање. Вакумски прекидачи су углавном подељени у две категорије: Унутрашњи високонапонски вакуумски прекидачи: Погодни за употребу у затвореним и контролисаним унутрашњим окружењима, компатибилни са стандардним разводним апаратима и испуњавају стабилне услове рада у затвореном простору.

Вакуумски прекидачи високог напона на отвореном: Погодни за употребу у различитим несигурним спољашњим окружењима, без бриге о неповољним временским условима.

Било да су унутрашњи или спољашњи, високонапонски вакуумски прекидачи деле исти принцип гашења лука у језгру, али су њихова структура, заштита и дизајн изолације потпуно прилагођени различитим сценаријима.

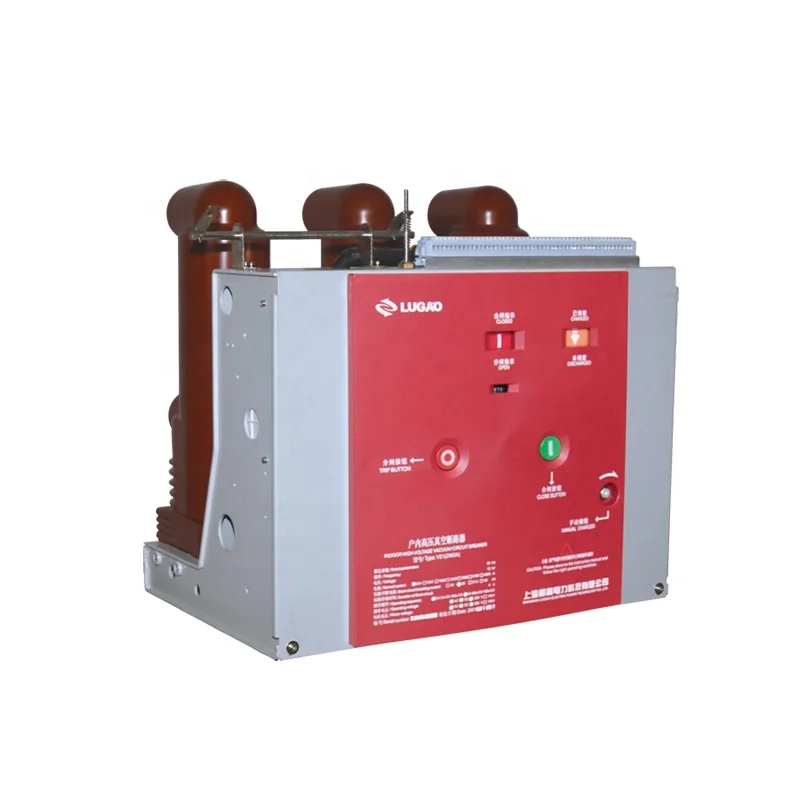

Унутрашњи вакуумски прекидачи (ВС1 серија)

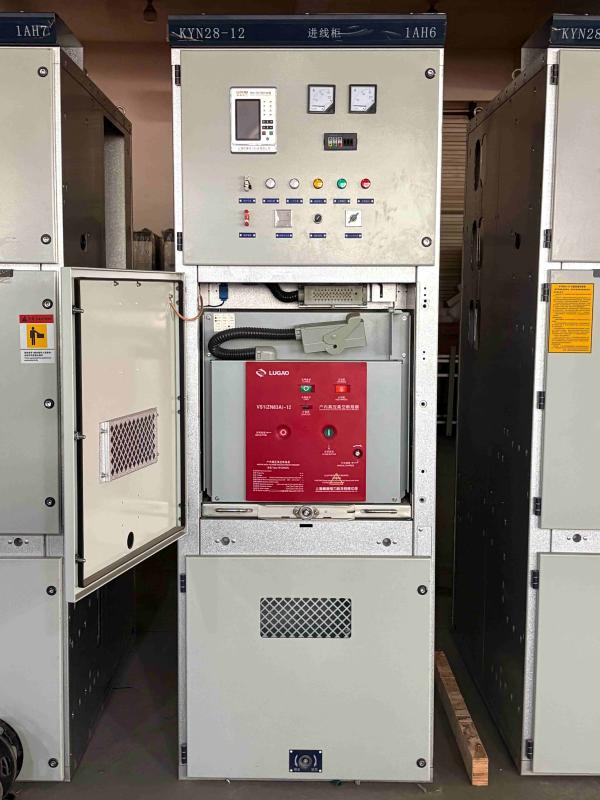

Унутрашњи ВЦБ је најчешћи тип прекидача, који се обично инсталира у затвореним просторима као што су разводне јединице и унутрашње подстанице. Лугао Повер-ови унутрашњи вакуумски прекидачи су типичан пример дизајна монтираних у ормарићима. Радни механизам је интегрисан у тело прекидача, што му омогућава да се користи не само као фиксна инсталациона јединица већ и са наменским погонским механизмом за формирање јединице колица. Секција главног кола може да користи интегрално заптивене полове да би се постигла минијатуризација прекидача и рад без одржавања. Може се опремити расклопним апаратом као што је КИН28А-12, а јединице фиксног типа такође могу бити опремљене са КСГН серијом фиксних расклопних уређаја.

Карактеристике дизајна

1. Компактна модуларна структура, прилагодљива стандардним разводним уређајима

Димензије унутрашњег ВЦБ-а су стриктно дизајниране у складу са димензијама стандардних расклопних уређаја као што је КИН28. Он усваја модуларну структуру оквира, омогућавајући директно уградњу у ормар за инсталацију, максимизирајући коришћење унутрашњег простора за дистрибуцију електричне енергије. Лугао-ов унутрашњи вакуумски прекидач интегрише вакуумски прекидач, радни механизам и контролну јединицу. Предња плоча је опремљена дугмадима за отварање и затварање и индикаторским лампицама за практичан рад и надзор од стране оператера.

2. Основни степен заштите, погодан за чисто унутрашње окружење

Пошто је инсталиран у сувом, затвореном окружењу без кише и УВ зрачења, степен заштите унутрашњег ВЦБ-а је типично ИП20~ИП40, захтевајући само заштиту од случајног контакта са прстима и алатима и мале количине прашине, без потребе да се носи са тешким временским условима.

3. Изолациона структура од епоксидне смоле, погодна за радне услове кабинета

Комора за гашење лука унутрашњег ВЦБ-а је обложена рукавима од епоксидне смоле, обезбеђујући изолацију фаза-фаза и фаза-земља, погодна за суво и чисто окружење унутар разводног уређаја. Компактне је величине и пружа поуздану изолацију.

4. Сигурносна изолација постигнута преко разводног уређаја

Сам унутрашњи ВЦБ нема видљиви растављач; функција сигурносне изолације се постиже прекидачем за уземљење и растављачем расклопног уређаја, погодним за сценарије са свеобухватном заштитом од блокаде ормара.

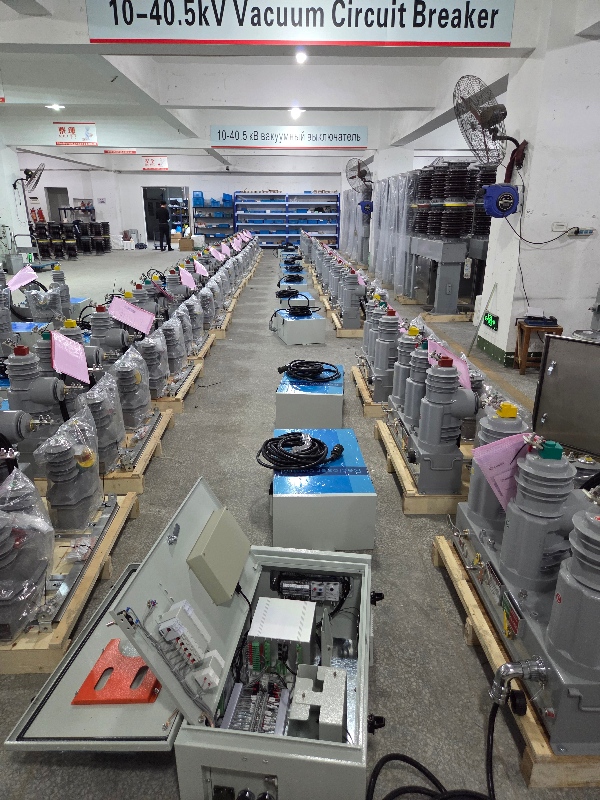

Вакуумски прекидачи на отвореном (серија ЗВ32)

Пошто спољни ВЦБ-ови морају бити изложени спољашњости током дужег периода, суочавајући се са условима као што су сунце и киша, екстремне температурне разлике и загађење прашине, њихов дизајн наглашава издржљивост и заштиту. Лугао Елецтриц-ове спољне ВЦБ-ове карактерише њихова мала величина, мала тежина, својства против кондензације и рад без одржавања:

Карактеристике дизајна

1. Високо заптивни трофазни пост-тип потпуно затворена структура

Вакуумски прекидачи на отвореном имају потпуно затворен дизајн, постижући ниво заштите од ИП65 и више. Потпуно су водоотпорни, отпорни на прашину и против кондензације, омогућавајући стабилан рад на киши, снегу и прашњавим окружењима током дужих периода. Такође су отпорни на високе температуре, УВ зрачење и старење, на које не утичу спољашње временске промене.

2. Изолациона чаура од силиконске гуме са великим растојањем пузања

Вакумски прекидачи на отвореном користе изолационе чауре од силиконске гуме (или керамичке) са великом пузном стазом. У поређењу са унутрашњим чаурама од епоксидне смоле, ово обезбеђује већу пузну стазу, спречавајући прескок пражњења у влажном и загађеном спољашњем окружењу и нуди врхунску отпорност на УВ старење.

3. Погодан и флексибилан рад осигурава сигурност. Лугао спољни вакуумски прекидачи могу се управљати ручно, електрично или даљински. Они обезбеђују јасно видљиве прекиде, обезбеђујући поуздану електричну изолацију током одржавања без потребе за додатним прекидачима, што их чини погодним за спољашње средине без затвореног разводног уређаја.

4. Флексибилне опције уградње прилагодљиве сценаријима на отвореном. Спољашњи ВЦБ подржавају различите методе уградње, укључујући инсталације на стубовима и на поду, елиминишући потребу за наменском унутрашњом дистрибутивном просторијом. То их чини посебно погодним за локације које захтевају чест рад.

Табела поређења основних разлика између унутрашњих и спољашњих вакуумских прекидача

Како одабрати прави вакуумски прекидач за ваш пројекат?

Када бирате ВЦБ, фокусирајте се на три кључна аспекта: окружење инсталације, захтеви заштите и сценарији одржавања:

1. Дајте приоритет окружењу инсталације. Ако је опрема инсталирана у затвореном простору као што је затворена расклопна јединица или дистрибутивна соба, довољан је унутрашњи ВЦБ, који нуди ниже трошкове и бољу компатибилност. Међутим, за вањске надземне водове или сценарије монтиране на стуб, мора се одабрати вањски ВЦБ; у супротном, опрема ће се брзо оштетити кишом, кондензацијом и загађењем.

2. Процените озбиљност животне средине. За јако загађена и корозивна окружења као што су приобална подручја и хемијски индустријски паркови, чак и затворена окружења треба да дају приоритет унутрашњим ВЦБ-овима високог нивоа заштите. У јако загађеним спољашњим просторима треба изабрати велику пузну стазу и вањске ВЦБ против обраштања.

3. Размотрите потребе одржавања. За удаљене сценарије на отвореном дајте приоритет спољним ВЦБ-овима са интегрисаним прекидачима за искључивање и дизајном без одржавања да бисте смањили потешкоће у одржавању на лицу места. За унутрашње сценарије, изаберите одговарајући унутрашњи ВЦБ модел на основу конфигурације расклопног уређаја.

Као фабрика са преко 20 година искуства у производњи, Лугао Повер може да обезбеди прилагођена решења за избор ВЦБ-а на основу нивоа напона вашег пројекта, параметара струје и окружења за инсталацију, помажући вам да ускладите најприкладнију опрему.

Честа питања: Вакуумски прекидач за унутрашњу употребу у односу на спољашњи

1. Могу ли да користим унутрашњи ВЦБ на отвореном да уштедим трошкове?

Ово се не препоручује. Унутрашњим вакуумским прекидачима недостају неопходне карактеристике за спољашњу употребу, као што су изолација отпорна на кишу, УВ и загађење. Ово представља опасност по безбедност и поништава гаранцију.

2.Може ли исти ВЦБ модел радити и за пројекте у затвореном и на отвореном?

Они нису заменљиви. Иако користе исту технологију вакуумског прекидања, њихови механички и изолациони дизајни су посебно прилагођени одређеним окружењима. Коришћење погрешног типа може довести до прераног оштећења и опасности по безбедност.

3.Да ли спољни ВЦБ захтевају одржавање?

Лугао спољни вакуумски прекидачи су дизајнирани са потпуно затвореном структуром, омогућавајући рад без одржавања или без одржавања. Међутим, и даље се препоручује редовна визуелна контрола стања изолатора.

4.Да ли је логика избора за унутрашње и спољашње ВЦБ иста за 10кВ и 35кВ?

Логика је потпуно иста, прво одредите окружење инсталације, принцип избора остаје непромењен без обзира на ниво напона.

5.Да ли постоји велика разлика у цени између две врсте ВЦБ-а?

За исте спецификације напона и струје, спољни ВЦБ су скупљи од унутрашњих. То је зато што модел на отвореном користи изолацију отпорну на временске услове, потпуно заптивену водоотпорну структуру и дебљу шкољку, што резултира већим трошковима производње и материјала.
