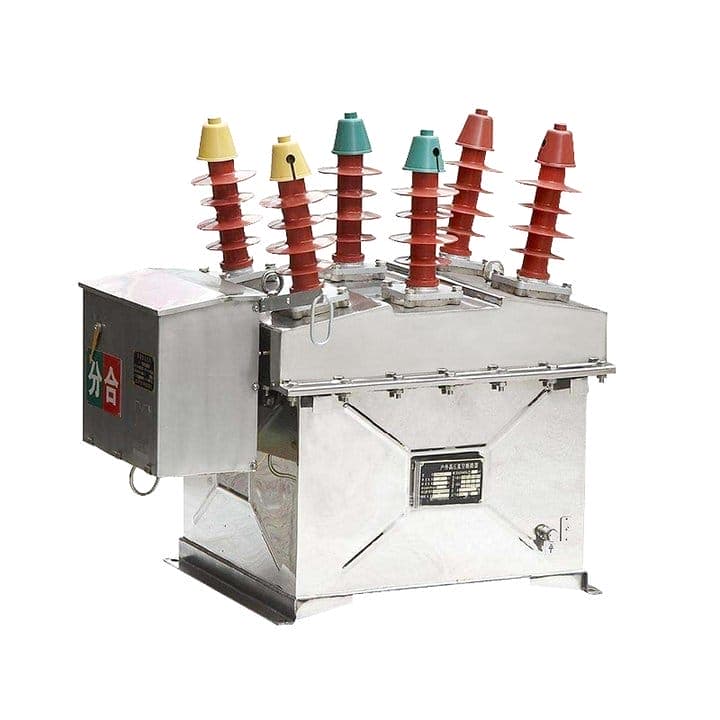

Како високонапонски прекидачи подносе кратке спојеве и преоптерећења?

У високонапонским електроенергетским системима, кратки спојеви и преоптерећења су неизбежне појаве које могу проузроковати катастрофална оштећења опреме, пореметити напајање и угрозити особље. Високонапонски прекидач је примарни заштитни уређај који мора да открије, прекине и изолује ове кварове у року од милисекунди. Али како тачно високонапонски прекидач подноси такве екстремне електричне догађаје? Процес укључује софистицирану секвенцу детекције, координацију релеја, механички рад и гашење лука. Када дође до кратког споја или преоптерећења, струја може порасти до вредности 10 до 50 пута веће од нормалне радне струје, стварајући огроман термички и механички стрес. ТхеВисоконапонски прекидачне само да мора да отвори своје контакте да би прекинуо струјно коло, већ и да брзо и безбедно угаси настали електрични лук, спречавајући поновно паљење. У Лугао Повер Цо., Лтд., наша фабрика производи високонапонске прекидаче више од 20 година, а ми смо побољшали механизме прекида за руковање струјама квара до 80 кА на напонима до 550 кВ.

Руковање кратким спојевима и преоптерећењима се разликује иу стратегији откривања и прекида. Преоптерећење је умерена, али трајна прекомерна струја, обично 1,2 до 2 пута већа од називне струје, која може изазвати топлотно оштећење ако се дозволи да траје. Кратки спојеви су озбиљнији, са струјама које могу премашити 10 пута од номиналне вредности, стварајући огромне магнетне силе и енергије лука. Високонапонски прекидач користи заштитне релеје да разликује ове догађаје и покрене одговарајући одговор. За преоптерећења, прекидач може користити временски одложено искључење да би омогућио да се привремена преоптерећења уклоне. За кратке спојеве, прекидач мора да ради тренутно, често у року од 2 до 3 циклуса (30 до 50 милисекунди). Овај чланак истражује детаљне механизме — од откривања квара до гашења лука — који омогућавају високонапонском прекидачу да поуздано управља овим екстремним условима. Такође делимо техничке спецификације из линије производа наше фабрике и практичне увиде у одржавање.

Садржај

• 1. Шта се дешава унутар високонапонског прекидача током кратког споја?
• 2. Како високонапонски прекидач открива и разликује између преоптерећења и кратких спојева?
• 3. Које су кључне техничке спецификације за прекид грешке?
• 4. Како одржавање и тестирање могу осигурати поуздано руковање грешкама?
• Често постављана питања (ФАК)
• Закључак и консултације о систему заштите

Шта се дешава унутар високонапонског прекидача током кратког споја?

Када дође до кратког споја, струја у систему напајања моментално расте, а високонапонски прекидач мора да реагује великом брзином. Низ догађаја унутар прекидача је фино кореографисан механички и електрични процес. По пријему сигнала искључења од заштитног релеја, радни механизам (опруга, хидраулички или пнеуматски) ослобађа ускладиштену енергију, узрокујући да се покретни контакт одвоји од фиксног контакта. У тренутку раздвајања, електрични лук се формира преко контактног размака, који се одржава високом струјом квара. Овај лук генерише температуре од 15.000 до 20.000 Келвина, што би испарило контакте и уништило прекидач ако се не контролише. Због тога се високонапонски прекидач ослања на медијум за гашење лука — било СФ6 гас, вакуум или уље — да охлади и дејонизује лук, гасећи га при следећем прелазу струје. Цео процес од настанка грешке до прекида струје мора се десити у року од 3 до 5 циклуса напајања (50 до 80 милисекунди).

Детаљан, корак по корак процес унутар високонапонског прекидача током кратког споја:

• Корак 1: Откривање грешке и покретање релеја:Струјни трансформатори (ЦТ) осећају нагло повећање струје и шаљу сигнал заштитном релеју. Релеј упоређује струју са поставком подизача и утврђује да ли је квар кратак спој или преоптерећење. У случају кратког споја, релеј шаље команду за тренутно искључење прекидачу.
• Корак 2: Активација оперативног механизма:Завојница је под напоном, ослобађајући резу која држи оперативни механизам. У прекидачу са опругом, опруга ослобађа и покреће покретни контакт преко система везе. У хидрауличном прекидачу уље под високим притиском се усмерава на клип који помера контакт. Ова механичка акција обично траје 5 до 15 милисекунди.
• Корак 3: Раздвајање контаката и стварање лука:Како се покретни контакт повлачи, лук премошћује јаз. Лук се у почетку покреће великом струјом и генерисаним магнетним силама. Електрични контакти, направљени од материјала као што су бакар-волфрам или сребро-волфрам, отпорни су на топљење, али и даље доживљавају значајну ерозију.
• Корак 4: Гашење лука:У СФ6 високонапонском прекидачу, пуффер механизам компримира гас СФ6 и усмерава га кроз млазницу преко лука. Проток гаса велике брзине уклања топлоту и јонизоване честице, док електронегативни молекули СФ6 хватају слободне електроне, спречавајући рејонизацију. У вакуумском разбијачу, лук се гаси брзом дифузијом металне паре у вакуумском окружењу.
• Корак 5: Тренутни нулти прекид:Лук се гаси на следећој нули струје (када таласни облик наизменичне струје пређе нулу). Након прекида, диелектрична чврстоћа на отвореним контактима мора се брзо опоравити да би издржала прелазни напон опоравка (ТРВ) који се појављује преко празнине. Прекидач мора остати отворен, спречавајући поновни удар.

Да бисте илустровали озбиљност догађаја кратког споја, размотрите систем од 145 кВ са струјом квара од 40 кА. Енергија која се ослобађа у луку може да пређе 100 МЈ, што је довољно за топљење 50 кг бакра. Наш високонапонски прекидач у Лугаоу је дизајниран да поднесе такве догађаје уз минималну ерозију контакта. Механизам пуфера СФ6 који користимо је оптимизован помоћу рачунарске динамике флуида (ЦФД) како би се осигурало да брзина протока гаса премашује 2 Маха на грлу млазнице, обезбеђујући брзо гашење лука. У типским тестовима, наш високонапонски прекидач је успешно прекинуо кварове од 40 кА на 145 кВ за 20 узастопних операција без икаквог смањења перформанси. Овај робусни дизајн даје комуналним предузећима поверење да ће њихов систем бити заштићен чак и под најтежим условима кратког споја.

Како високонапонски прекидач открива и разликује између преоптерећења и кратких спојева?

Способност разликовања између преоптерећења и кратких спојева је кључна за поуздан рад електроенергетског система. Преоптерећење је стање у којем струја прелази номиналну вредност, али не представља непосредну претњу за опрему и може бити привремено (нпр. покретање великог мотора). Кратак спој је озбиљан квар који захтева тренутно уклањање. Високонапонски прекидач се ослања на заштитне релеје – било електромеханичке, полупроводничке или базиране на микропроцесору – да би направио ову разлику. Ови релеји примају струјне улазе од струјних трансформатора (ЦТ) и напонске улазе од потенцијалних трансформатора (ПТ), и користе специфичне алгоритме и временско-струјне карактеристике да разликују ова два услова. Релеј затим шаље сигнал искључења високонапонском прекидачу са одговарајућим временом.

Како систем за детекцију високонапонског прекидача разликује кварове:

• Заштита од прекомерне струје инверзног времена (за преоптерећења):Релеј користи карактеристичну криву инверзног времена, где се време искључења смањује како се струја повећава. За умерено преоптерећење (нпр. 120 процената називне струје), време рада може бити неколико секунди, што омогућава да прођу привремена преоптерећења. Ако преоптерећење и даље постоји, релеј искључује високонапонски прекидач како би спречио термичко оштећење.
• Тренутна прекострујна заштита (за кратке спојеве):За струје које прелазе високи праг подизања (обично 8 до 12 пута веће од називне струје), релеј ради тренутно, шаљући сигнал за искључење без намерног одлагања. Ово осигурава да се високонапонски прекидач отвори у року од 20 до 30 милисекунди, ограничавајући штету на опреми.
• Усмерена прекострујна заштита:У умреженим системима, грешке се могу појавити у било ком смеру. Усмерени релеји користе и струјне и напонске улазе да одреде правац квара, обезбеђујући да се само високонапонски прекидач који је најближи квару отвори, док други остану затворени да би се одржао проток енергије.
• Заштита од земљоспоја:За кварове између једног вода и земље, који су уобичајени у високонапонским системима, користи се детекција диферентне струје. Релеј прати струју нулте секвенце, која је збир трофазних струја. Ако струја нулте секвенце премаши постављени праг, релеј искључује високонапонски прекидач.

Савремени системи високонапонских прекидача користе нумеричке релеје са комуникацијским могућностима, омогућавајући даљински надзор и координацију са другим прекидачима у подстаници. Ови релеји такође могу да чувају записе догађаја и таласне облике грешке, који су од непроцењиве вредности за анализу после грешке. Наша фабрика у Лугао Повер Цо., Лтд. пружа свеобухватну услугу координације релеја заштите, обезбеђујући да су подешавања за наш високонапонски прекидач оптимално усклађена са захтевима вашег система. Користимо софтвер за координацију стандарда у индустрији да симулирамо различите сценарије квара и проверимо да ли подешавања релеја обезбеђују селективну координацију, што значи да ради само прекидач који је најближи квару.

Практични пример: У далеководу од 230 кВ, заштитни релеј за високонапонски прекидач може се подесити да се искључује на 1,2 пута већу од називне струје за преоптерећење са поставком временског бирања од 2 секунде, и на 12 пута већој од називне струје за тренутно искључење. Ако се покрене велики мотор, узрокујући струјни удар од 1,4 пута, релеј се неће активирати јер је трајање преоптерећења кратко. Међутим, ако дође до квара између фазе, струја може достићи 18 пута већу од називне вредности, а релеј ће тренутно искључити високонапонски прекидач, уклањајући грешку у року од 3 циклуса. Ова селективна координација је неопходна за одржавање стабилности система и спречавање каскадних испада.Лугао Повер Цо., Лтд.пружа детаљан водич за подешавање релеја са сваким високонапонским прекидачем, помажући комуналним предузећима у постизању оптималне координације.

Које су кључне техничке спецификације за прекид грешке?

Способност високонапонског прекидача да се носи са кратким спојевима и преоптерећењима је дефинисана скупом критичних техничких спецификација. Ови параметри одређују оцену струје квара прекидача, време прекида и способност прелазног напона опоравка (ТРВ). Лугао Повер Цо., Лтд. производи свеобухватан асортиман високонапонских прекидача за различите нивое напона и кварове. Табела у наставку сумира кључне спецификације за руковање грешкама за наше најпопуларније моделе, који се користе у преносним и дистрибутивним подстаницама широм света. Све вредности су типско тестиране у складу са стандардима ИЕЦ 62271-100 и АНСИ Ц37.09.

Поред стандардних оцена, наша фабрика нуди високонапонски прекидач са побољшаним могућностима прекидања квара. На пример, нудимо верзију „велике брзине“ са оптимизованим оперативним механизмом који скраћује време отварања за 5 милисекунди, што је критично за апликације прекидача генератора. Такође нудимо варијанту пребацивања „банке кондензатора“ са вишом оценом ТРВ за пребацивање капацитивних струја. Сви наши високонапонски прекидачи опремљени су механизмом за самопухање који смањује радну енергију потребну за прекид квара за 30 процената, омогућавајући мање опруге и поузданији рад.

Да би се осигурало да наш високонапонски прекидач испуњава наведене оцене квара, свака јединица пролази кроз свеобухватан програм фабричког тестирања. Ово укључује диелектричне тестове (енергетске фреквенције и импулсе муње), тестове кратког споја у независним лабораторијама и тестове механичке издржљивости (преко 10.000 операција). Наша фабрика у Лугао Повер Цо., Лтд. обезбеђује комплетан извештај о тестирању уз сваку пошиљку, укључујући осцилограме тестова прекида грешке, обезбеђујући потпуну следљивост. За комуналне кориснике, ови извештаји о испитивању су од суштинског значаја за планирање мреже и студије координације, и пружају сигурност да ће високонапонски прекидач радити како се очекује када дође до квара.

Како одржавање и тестирање могу осигурати поуздано руковање грешкама?

Чак и најбољи високонапонски прекидач неће успети да се носи са кратким спојем или преоптерећењем ако се не одржава правилно. Руковање грешкама се ослања на прецизно време механичких компоненти, интегритет медијума за гашење лука и исправан рад релеја и управљачких кола. Наша фабрика у Лугао Повер Цо., Лтд. је развио свеобухватан програм одржавања за наш високонапонски прекидач, који укључује периодичне провере, функционално тестирање и дијагностичку анализу. Редовно одржавање не само да осигурава да ће прекидач функционисати када је потребно, већ и продужава његов радни век и смањује ризик од катастрофалног квара.

Основне праксе одржавања за поуздано руковање кваровима високонапонског прекидача:

• Мерење хабања и ерозије контакта:Након прекида кратког споја, лучни контакти могу еродирати. Наш дизајн високонапонског прекидача укључује индикатор истрошености који омогућава оператерима да процене преостали век контакта. Препоручујемо мерење контактног отпора (користећи микро-омметар) једном годишње и замену контаката када се отпор повећа за више од 20 процената у односу на основну линију.
• Праћење густине гаса СФ6 и влаге:Притисак гаса СФ6 се мора одржавати унутар специфицираног опсега за правилно гашење лука. Монитор густине непрекидно прати притисак гаса и упозорава оператере ако дође до цурења. Додатно, садржај влаге треба проверавати једном полугодишње; ако прелази 200 ппм, гас треба филтрирати или заменити. Наша фабрика пружа услуге руковања гасом и анализе за све наше високонапонске прекидаче.
• Тест времена радног механизма:Времена отварања и затварања прекидача морају се проверавати годишње помоћу дигиталног анализатора времена. Одступања за више од 10 процената од фабрички подешених вредности могу указивати на механичко хабање или неусклађеност. Наш високонапонски прекидач има модуларни радни механизам који се може сервисирати без уклањања прекидача из употребе.
• Тестови отпора изолације и фактора снаге:Изолациони делови — изолатори стубова, чауре и унутрашње потпорне структуре — треба да се испитају на диелектрични интегритет. Препоручујемо да се изврши тест фактора снаге (тан делта) сваке три године да би се открило било какво погоршање изолационих својстава.

Да бисмо илустровали важност одржавања, размотримо случај европског предузећа које је искусило да се високонапонски прекидач од 245 кВ није откачио током кратког споја, узрокујући велику штету на трансформатору. Истрага је открила да је радни механизам прекидача акумулирао влагу због неисправне заптивке, а завојница се заглавила. Услужни програм је накнадно усвојио наш препоручени годишњи тест времена и проверу влаге, и нису искусили сличне кварове у протеклих осам година. Наша фабрика обезбеђује детаљан дневник одржавања са сваким високонапонским прекидачем и нудимо обуку за комунално особље о правилном тестирању и дијагностичким процедурама.

За купце којима је потребна свеобухватна подршка, Лугао Повер Цо.,Лтд. нуди уговор о сервисирању који укључује годишњу посету фабрички обученог техничара, дијагностичке тестове на лицу места и хитну замену резервних делова. Такође пружамо опцију даљинског надзора која континуирано прати кључне параметре високонапонског прекидача, шаљући упозорења контролном центру предузећа ако било који параметар изађе из нормалног опсега. Улагањем у редовно одржавање и коришћењем наше дијагностичке експертизе, комунална предузећа могу да осигурају да ће њихов високонапонски прекидач поуздано поднети кратке спојеве и преоптерећења, штитећи систем напајања и минимизирајући застоје.

Често постављана питања (ФАК)

Питање 1: Која је максимална струја кратког споја коју високонапонски прекидач може прекинути?

Одговор: Максимална струја кратког споја зависи од називне прекидне моћи прекидача, која је наведена у кА. За нашу ЛГБ серију високонапонских прекидача, максимална струја прекида се креће од 31,5 кА за моделе од 72,5 кВ до 63 кА за моделе од 550 кВ. Ова оцена је заснована на симетричној струји при називном напону. Прекидач такође може прекинути асиметричне струје квара са једносмерном компонентом, под условом да укупна струја не прелази пројектовану способност прекидача. За веће нивое квара, више прекидача се може користити у серији или се може изабрати прекидач вишег степена. Наша фабрика пружа услугу анализе на нивоу грешке како би вам помогла у одабиру исправног прекидача за ваш систем.

Питање 2: Како високонапонски прекидач гаси лук након што се отвори?

Одговор: Високонапонски прекидач користи механизам за напухавање који компримира гас СФ6 и усмерава га кроз млазницу преко лука. Проток гаса велике брзине хлади лук и уклања јонизоване честице, док електронегативни молекули СФ6 хватају слободне електроне, спречавајући рејонизацију. Лук се гаси на тренутном прелазу нуле, а диелектрична чврстоћа контактног размака се брзо опоравља. Овај процес се понавља за сваку фазу независно. Наш високонапонски прекидач је тестиран како би се осигурало поуздано гашење лука у свим условима квара.

Питање 3: Може ли високонапонски прекидач издржати више кратких спојева без потребе за одржавањем?

Одговор: Да, високонапонски прекидач је дизајниран да поднесе вишеструке прекиде квара пре него што захтева одржавање. Број прекида квара који може да поднесе зависи од јачине струје квара и дизајна прекидача. На пример, наш високонапонски прекидач може да поднесе 20 кратких спојева пуне номиналне вредности без замене контакта. Међутим, за мање струје квара, број прекида може бити знатно већи. Препоручујемо праћење хабања контаката помоћу индикатора истрошености и заказивање одржавања на основу кумулативне прекинуте струје квара. Наша фабрика обезбеђује калкулатор одржавања који помаже при планирању.

Питање 4: Која је разлика између кратког споја и преоптерећења у смислу рада високонапонског прекидача?

Одговор: Кратки спој је квар велике струје који захтева тренутни прекид, обично у року од 3 до 5 циклуса, како би се спречило оштећење опреме. Преоптерећење је умерена прекомерна струја која није одмах опасна, а релеј прекидача може дозволити да траје неколико секунди до минута како би се уклонила привремена преоптерећења. Високонапонски прекидач ради брже код кратких спојева него код преоптерећења. За преоптерећења, прекидач може бити опремљен термичком или инверзном временском карактеристиком. Наша подешавања релеја заштите су оптимизована да разликују ова два услова, обезбеђујући тачан одговор.

Питање 5: Колико често треба тестирати високонапонски прекидач за рад са грешкама?

Одговор: Препоручујемо свеобухватан тест перформанси руковања кваровима високонапонског прекидача најмање једном годишње, укључујући тестове времена, мерење отпора контакта и анализу гаса СФ6. За прекидаче који често раде или се налазе у тешким окружењима, препоручљиво је чешће тестирање (сваких 6 месеци). Поред тога, након било каквог већег прекида квара (изнад 50 процената номиналног капацитета прекидања), прекидач треба прегледати и тестирати. Наша фабрика пружа детаљну процедуру тестирања и нуди услуге тестирања на терену за све наше производе високонапонских прекидача.

Закључак: Осигурајте поуздану заштиту од квара са високонапонским прекидачем

Високонапонски прекидачи су прва линија одбране од кратких спојева и преоптерећења у енергетским системима. Њихова способност да брзо и поуздано открију, прекину и изолују услове квара је критична за стабилност система, заштиту опреме и безбедност особља. Као што смо објаснили, процес укључује прецизну координацију релеја, брзу механичку акцију и напредно гашење лука коришћењем СФ6 гаса. Техничке спецификације и праксе одржавања које смо навели осигуравају да ће ваш високонапонски прекидач радити када је то најважније. У Лугао Повер Цо., Лтд., наша фабрика је конструисала свеобухватан асортиман високонапонских прекидача који испуњавају највише међународне стандарде и подржани су деценијама искуства у електроенергетској индустрији.

Да ли планирате да надоградите или проширите свој систем заштите?Контактирајте Лугао Повер Цо.,Лтд. данасза свеобухватну консултацију о заштити од квара. Наш тим инжењера електроенергетског система анализираће нивое грешака вашег система, координацију заштите и захтеве опреме и препоручиће оптимално решење високонапонског прекидача. Нудимо пуну техничку подршку, укључујући координацију подешавања релеја, надзор инсталације и обуку за ваше особље за одржавање.Затражите своју бесплатну процену система заштите сада од Лугао Повер Цо.,Лтд. и осигурајте да је ваш систем напајања заштићен најквалитетнијом технологијом високонапонских прекидача.
