Како оцене напона утичу на перформансе главне јединице прстена?

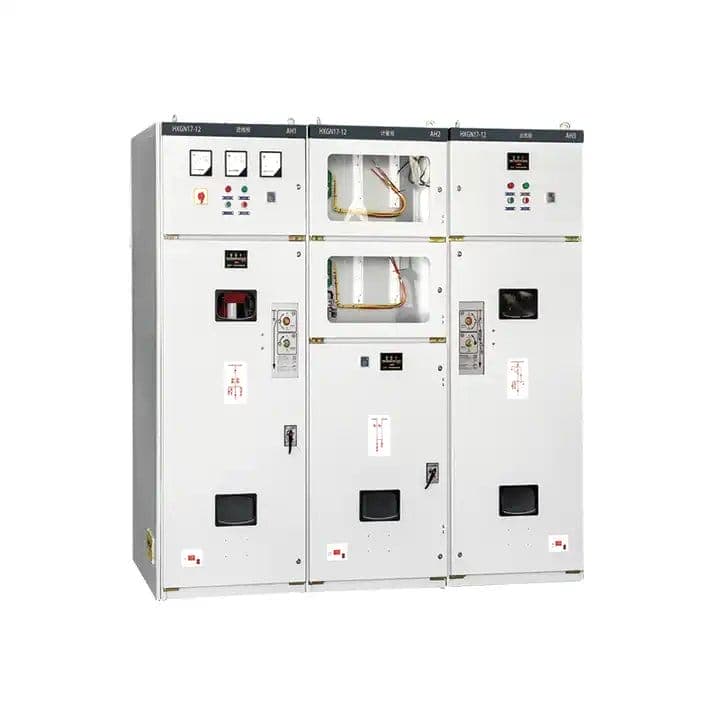

Називи напона нису само спецификација на натписној плочици; они су камен темељацПрстен главне јединице(РМУ) перформансе, безбедност и дуговечност. У средњенапонским дистрибутивним мрежама (обично 6кВ до 40,5кВ), избор РМУ-а са неодговарајућим напоном доводи до катастрофалних кварова изолације, прекомерног делимичног пражњења и оперативне нестабилности. У Лугао Повер Цо., Лтд., наша фабрика је конструисала Ринг Маин Унит решења која прецизно одговарају профилима напона мреже, обезбеђујући да свака компонента од сабирница до вакуумских прекидача ради у оквиру свог оптималног електричног напрезања. Овај чланак објашњава зашто оцене напона диктирају диелектричну чврстоћу, капацитет прекида оптерећења и толеранцију грешке.

За менаџере комуналних предузећа и инжењере индустријских објеката, разумевање односа између номиналног напона система и могућности отпорности на РМУ спречава скупе застоје. Прстенаста главна јединица дизајнирана за 12кВ примењена на систем од 24кВ ће искусити двоструко веће напрезање електричног поља, убрзавајући старење изолације и повећавајући ризик од међуфазног стварања лука. Супротно томе, прекомерна спецификација РМУ-а за мрежу нижег напона губи капиталне издатке. Наша фабрика у Лугао Повер Цо., Лтд. прави прилагодљиве РМУ са верификованим напонским оценама у складу са стандардима ИЕЦ 62271-200 и ГБ/Т 3906. Овај свеобухватни водич разлаже како оцене напона утичу на сваки параметар перформанси, подржано нашим интерним подацима тестирања и искуством на терену.

Именик

Зашто оцена напона одређује диелектричну чврстоћу и координацију изолације у главној јединици прстена

Диелектричне перформансе било које прстенасте главне јединице су у основи везане за њен називни напон. Називни напон утиче на електричне зазоре, пузне стазе и тип изолационог медијума (СФ6, чврсти епоксид или сув ваздух). За Ринг главну јединицу компаније Лугао Повер Цо., Лтд., наша фабрика дизајнира сваки РМУ са специфицираним отпорним напоном фреквенције струје и отпорним напоном импулса грома који директно корелирају са максималним радним напоном система. Испод је детаљан преглед начина на који оцене напона постављају прагове изолације.

• Основни ниво изолације (БИЛ):За 12кВ РМУ, стандардни отпорни напон импулса грома је вршни 75кВ. За јединицу од 24 кВ, БИЛ расте на 125 кВ. Ово повећање од 66% захтева већи размак фаза и робусне чврсте изолационе баријере.
• Почетни напон делимичног пражњења (ПДИВ):Већи називни напон експоненцијално повећава ризик од делимичног пражњења. Наша фабрика тестира сваку прстенасту главну јединицу на 1,5к називног напона како би осигурала да ПДИВ остане испод 10пЦ. На 36кВ, ПД контрола захтева трослојно ливење епоксида.
• Размак и пузање:ИЕЦ 62271-1 налаже минимални размак од 60 мм за 12 кВ, али 120 мм за 24 кВ. Дизајн наше главне јединице прстена укључује оптимизовано ливење под вакуумом како би се смањили потребни зазори уз превазилажење стандарда.
• Зависност од притиска СФ6:За РМУ са гасном изолацијом, виши напонски називи захтевају повећану густину СФ6 гаса (0,25 МПа за 12кВ наспрам 0,45 МПа за 40,5кВ) да би се одржала диелектрична крутост. Лугао Повер Цо., Лтд. користи непропусне заварене резервоаре од нерђајућег челика.

Наша фабрика је прикупила резултате тестова са 500+ РМУ инсталација. Следећа табела илуструје директну корелацију између називног напона и кључних параметара изолације заЛугао Повер Цо., Лтд.Серија главне јединице прстена.

Одабир правог напона није опционалан. Када главна јединица са прстеном ради изнад свог пројектованог напона, електрично стабло почиње у року од две године. Наша фабрика препоручује да увек наведете РМУ са номиналним напоном једнаким или 10% већим од максималног радног напона мреже. Лугао Повер Цо., Лтд. нуди прилагођене РМУ од 6кВ до 40,5кВ, сваки валидиран тестовима диелектричног типа у нашој сертификованој високонапонској лабораторији.

Како оцене напона директно утичу на прекид оптерећења и капацитет стварања кратког споја

Перформансе прекидања оптерећења и капацитет стварања кратког споја главне јединице прстена нису статичне; они скалирају са називним напоном. За дати дизајн физичког контакта, повећање напона повећава енергију лука током операција пребацивања. Наши фабрички инжењери у Лугао Повер Цо., Лтд. дизајнирајте нашу главну јединицу прстена са контактним геометријама које узимају у обзир и напон и струју истовремено. Ево како напон утиче на динамичке перформансе.

• Могућност гашења лука:На 12кВ, прекидач оптерећења мора угасити лук од око 250В по мм. На 24 кВ, напон лука се удвостручује, што захтева веће брзине раздвајања контакта и побољшане лукове. Наш РМУ користи аксијалне вакуумске прекиде магнетног поља за конзистентне перформансе до 40,5 кВ.
• Капацитет стварања (вршна струја):ИЕЦ стандарди захтевају да прстенаста главна јединица издржи струјне струје до 2,5 пута веће од називне струје кратког споја. Међутим, виши системски напони смањују дозвољену струју склапања осим ако се контактни притисак не повећа. Лугао Повер Цо., Лтд. користи сребрно-волфрамове контакте који одржавају ниску отпорност на контакт чак и при напону од 40,5 кВ/1250А.
• Преклопни пренапони:Приликом пребацивања индуктивних или капацитивних оптерећења, РМУ већег напона стварају веће пренапоне поновног паљења. Наша фабрика опрема нашу Ринг главну јединицу са РЦ пригушивачима или одводницима пренапона за мреже изнад 24кВ.
• Стопа контактне ерозије:За исти број операција прекида оптерећења, 36кВ РМУ ће еродирати контакте 40% брже од јединице од 12кВ ако није правилно пројектован. Наша фабрика користи ЦуЦр50 контактни материјал да минимизира ерозију, продужавајући електрични век на 10.000 операција.

Испод је упоредна табела која показује како наш Лугао Повер Цо.,Лтд. Серија Ринг Маин Унит одржава перформансе на различитим напонским оценама док испуњава или премашује захтеве ИЕЦ 62271-100.

Наша фабрика је извршила преко 2000 тестова прекида оптерећења на нашој породици Ринг Маин Унит. Подаци потврђују да са оптимизованим дизајном контаката, РМУ од 40,5 кВ може постићи сличну поузданост пребацивања као и јединица од 12 кВ. Лугао Повер Цо., Лтд. обезбеђује гарантоване краткоспојне и прекидне капацитете за сваки називни напон. За критичне апликације као што су ветроелектране или центри за податке, наша фабрика препоручује одабир РМУ са напоном који укључује 15% сигурносне границе изнад номиналног напона мреже да би се прилагодили пролазним пренапонима.

Шта се дешава када дође до неусклађености напона – Режими квара на пољу у главној јединици прстена

Докази са терена из нашег фабричког сервисног тима показују да је неусклађеност напона други најчешћи узрок квара главне јединице прстена након неправилне инсталације. Када се РМУ са напоном од 12 кВ прикључи на систем од 24 кВ, последице прате предвидљиву прогресију квара. Разумевање ових режима квара помаже инжењерима да тачно одреде од самог почетка. Лугао Повер Цо., Лтд. је документовао више од 150 случајева неусклађености широм света.

• Диелектрични квар (фаза према земљи):Напон електричног поља се удвостручује, премашујући диелектричну чврстоћу изолације. У року од 6-12 месеци, карбонизовано праћење се појављује на епоксидним изолаторима. Наша фабрика је била сведок пробоја РМУ чаура што је резултирало потпуном заменом расклопног уређаја.
• Унутрашња грешка лука:Пренапон изазива јонизацију заосталог ваздуха у одељцима за гас. Чак и СФ6 изоловани РМУ губе диелектричну способност ако је називни напон прекорачен за 30%. Форензичка анализа наше фабрике открила је прскање истопљеног бакра од кварова у луку у неусклађеним јединицама.
• Превремено старење ВТ/ПТ:Напонски трансформатори дизајнирани за ниже вредности магнетно засићују, повлачећи прекомерну побудну струју и прегревање. То доводи до квара секундарне изолације. У једном случају, ПТ 12кВ РМУ експлодирао је након 8 месеци на систему од 20кВ.
• Оштећење штита вакуумског прекидача:Већи градијенти напона убрзавају јонско бомбардовање на парном штиту, смањујући интегритет вакуума. Наша фабрика је открила да је 12кВ прекидач који се користи на 24кВ изгубио вакуум у 2000 операција уместо процењених 30,000.
• Проблеми са контролним кругом:Капацитивни делиоци и електронски сензори напона производе погрешне сигнале за заштитне релеје, што доводи до сметњи окидања или неисправности. Лугао Повер Цо., Лтд. саветује усклађивање сензора напона тачно са оценом РМУ.

Да би квантификовали ризик, наша фабрика је извршила убрзано испитивање старења на узорцима главне јединице прстена при називном напону од 1,2к, 1,5к и 2,0к. Резултати су сумирани у наставку.

Наша фабрика снажно препоручује проверу максималног напона система иу нормалним и у ванредним условима пре него што изаберете прстенасту главну јединицу. Лугао нуди проверу напона на лицу места и може да обезбеди РМУ са побољшаном изолацијом за мреже склоне порасту напона. Немојте се ослањати само на напон са натписне плочице; увек захтевајте извештаје о диелектричним испитивањима од произвођача.

Како одабрати тачан напон главне јединице прстена за вашу мрежу

Избор оптималне оцене напона за прстенасту главну јединицу захтева анализу називног напона мреже, максималног континуираног радног напона, прелазних нивоа пренапона и надморске висине. Наша фабрика у Лугаоу развила је систематски процес селекције који обезбеђује да РМУ ради више од 30 година. У наставку наводимо методологију корак по корак коју користе наши инжењери електроенергетског система.

• Корак 1: Одредите највиши напон система (Ум).За номинални систем од 10 кВ, Ум је обично 12 кВ. За номинални 20кВ, Ум је 24кВ. Увек користите Ум као основни напон за РМУ.
• Корак 2: Узмите у обзир смањење висине.Изнад 1000м слаби ваздушна изолација. За сваких 100 м изнад 1000 м, смањите капацитет напона за 1%. Наша фабрика обезбеђује РМУ са корекцијом висине до 4000м.
• Корак 3: Процените озбиљност пренапона грома.Региони са високим нивоом изокераунике (>30 дана са грмљавином годишње) захтевају РМУ са већим БИЛ. Лугао Повер Цо., Лтд. нуди појачану изолацију са спољним одводницима пренапона.
• Корак 4: Размотрите будуће надоградње мреже.Ако се дистрибутивна мрежа може надоградити са 12кВ на 24кВ у року од 10 година, наша фабрика препоручује куповину 24кВ РМУ-а, али у почетку ради на 12кВ. Ово потврђује улагање у будућност.
• Корак 5: Проверите компатибилност нивоа кратког споја.РМУ са вишим напоном обично имају ниже оцене струје кратког споја за исту физичку величину. Потврдите да називна краткотрајна отпорна струја РМУ-а (1с) премашује ниво грешке система.

Наша фабрика производи стандардну матрицу напона за нашу линију производа Ринг Маин Унит. Погледајте доњу табелу за брзи избор.

Наша фабрика има наменски инжењерски тим који може помоћи у избору напона за било коју главну јединицу прстена. Лугао Повер Цо., Лтд. такође пружа прилагођене оцене на плочици са именом које одговарају нестандардним напонима мреже. Увек захтевајте сертификат о отпорности на напон пре него што завршите куповину РМУ-а. Наша фабрика обавља 100% рутинске диелектричне тестове на сваком испорученом РМУ.

Резиме и смернице које се могу применити од Лугао Повер Цо., Лтд.

Оцене напона су најкритичнији електрични параметар који утиче на перформансе главне јединице прстена. Од координације изолације до прекидања оптерећења и дугорочне поузданости, исправан напон осигурава сигурност, смањује укупне трошкове власништва и спречава непланиране прекиде. Наша фабрика је резимирала пет кључних ствари за инжењере и стручњаке за набавку.

• Увек ускладите називни напон РМУ са највишим напоном система (Ум), а не само са номиналним напоном.
• За мреже са честим ударима грома или комутационим ударима, наведите главну јединицу прстена са 20% већим БИЛ од минимално потребног.
• Никада немојте непрекидно користити РМУ изнад 95% његовог називног напона; делимично пражњење се драматично убрзава изнад овог прага.
• Надморска висина, ниво загађења и температура околине такође утичу на диелектричне перформансе – консултујте Лугао Повер Цо., Лтд. за криве смањења вредности.
• Инвестирајте у фабричке диелектричне тестове да бисте проверили способност РМУ-а да издржи напон пре инсталације.

Асортиман прстенастих главних јединица наше фабрике укључује називне напоне од 6кВ до 40,5кВ, сваки тип је тестиран према међународним стандардима. Одабиром Лугао Повер Цо., Лтд., добијате приступ пројектованим решењима која максимално повећавају време рада мреже.Контактирајте нашу фабрику данасза процену компатибилности напона и примите прилагођени РМУ лист података за ваш специфични пројекат.
