Зашто стандарди електричне безбедности захтевају висококвалитетне прстенасте главне јединице?

Електричне дистрибутивне мреже се суочавају са сталним претњама: кратким спојевима, преоптерећењима и хабањем животне средине. Безбедносни стандарди као што су ИЕЦ 62271-200 и ИЕЕЕ Ц37.122 нису произвољне смернице—они постоје да би спречили бљескове лука, експлозије опреме и каскадне замрачења. Прстенаста главна јединица (РМУ) је критични чвор у секундарној дистрибуцији, контролише проток енергије и штити трансформаторе на нижем току. Нискоквалитетни РМУ са изолацијом испод стандарда, слабим радним механизмима или лошим заптивачем не могу да издрже ригорозне тестове које захтевају ови стандарди. Када дође до унутрашњег лука или квар и даље постоји, неусаглашени РМУ може да пукне, ослобађајући прегрејане гасове и растопљени метал, угрожавајући особље и уништавајући имовину. Према томе, кодови недвосмислено захтевају робустан инжењеринг, доказану диелектричну чврстоћу и могућност прављења/прекидања квара – приписује се само висококвалитетномПрстен Главна јединицаможе гарантовати.

АтЛугао Повер Цо., Лтд., сведоци смо како игнорисање овог принципа доводи до катастрофалних неуспеха. Наше деценије производног искуства потврђују да је испуњавање стандарда електричне безбедности немогуће без врхунских материјала, прецизне монтаже и провереног типа. Права висококвалитетна прстенаста главна јединица укључује СФ6 изоловану или еколошки прихватљиву гасну изолацију, резервоаре од нерђајућег челика и технологију вакуумског прекидача. Ове компоненте преживљавају ударе грома, екстремне температуре и пренапоне. Насупрот томе, фалсификовани или јефтини РМУ често прескачу класификацију унутрашњег лука (ИАЦ) или користе рециклирани епоксид који пуца под термичким циклусом. Да би се постигла усклађеност са клаузулама АОР (приступачност, оперативност, поузданост) савремених мрежних кодова, комунална предузећа и индустријски објекти морају да набављају РМУ из сертификованих фабрика. У овом чланку детаљно описујемо специфичне стандарде, механизме кварова и зашто приступ наше фабрике обезбеђује и сигурност и дугорочну профитабилност.

Садржај

• 1. Који међународни безбедносни стандарди налажу висококвалитетне главне јединице?
• 2. Како главне јединице са инфериорним прстеном доприносе електричним несрећама и кваровима система?
• 3. Зашто наша фабрика даје предност напредној производњи и тестирању за главне јединице прстена?
• Резиме: Нераскидива веза између стандарда и премиум РМУ
• Често постављана питања (ФАК)

1. Који међународни безбедносни стандарди налажу висококвалитетне главне јединице?

Глобални стандард за метално затворене расклопне и управљачке уређаје јеИЕЦ 62271-200. Овај стандард дефинише захтеве за називни напон, нивое изолације, границе пораста температуре и класификацију унутрашњег лука (ИАЦ). Посебно за прстенасте главне јединице важе додатне клаузуле из ИЕЦ 62271-103 (прекидачи оптерећења) и локални кодови мреже. Усклађеност није опциона: сваки РМУ који се користи у јавним или индустријским мрежама мора да прође типска испитивања укључујући отпорност на диелектрични напон, краткотрајну отпорну струју и механичку издржљивост. Висококвалитетна прстенаста главна јединица пролази ове тестове са великим маргинама. На пример, јединице наше фабрике постижу отпорност на фреквенцију напајања од 42 кВ за системе од 12 кВ, што је знатно изнад основне линије од 28 кВ коју захтевају многа предузећа. Испод су критични стандарди и њихови захтеви за изградњу РМУ:

• ИЕЦ 62271-200 (Ед.2.0):Захтева класификацију унутрашњег лука ИАЦ АФЛР (приступачне стране, напред, позади, низак притисак). Само РМУ са ојачаним кућиштима, каналима за растерећење притиска и затварачима отпорним на лук могу захтевати ИАЦ.
• ИЕЦ 62271-100:Односи се на функцију прекидача ако РМУ укључује прекидач; захтева могућност прављења/прекидања кварова до 20кА/1с или више.
• ИЕЦ 60529 (ИП оцене):Захтева најмање ИП3Кс за унутрашње и ИП54/ИП67 за спољашње РМУ. Висококвалитетни РМУ користе резервоаре заварене ласером и двоструко заптивене О-прстенове за одржавање интегритета гаса током 30 година.
• ИЕЕЕ Ц37.20.3 (Северна Америка):Наглашава оцене затварања квара и тестове пренапона. Врхунска прстенаста главна јединица мора да преживи 95кВ БИЛ (основни импулсни ниво) за класу 15кВ.
• Локални кодови мреже (нпр. ЕНА ТС 41-36 у УК, ВДЕ 0670 у Немачкој):Често додајте отпорност на корозију, рад на ниским температурама и сеизмичку отпорност. Наша фабрика дизајнира РМУ са амбијенталним опсегом од -25°Ц до +50°Ц.

Зашто ово намеће избор висококвалитетних компоненти? Узмите у обзир диелектрични тест: стандардни 12кВ РМУ мора да издржи 28кВ рмс током 1 минута без прескакања. Јефтини РМУ са шупљинама у ливеној смоли или неадекватним зазорима непредвидиво покваре. Штавише, испитивање унутрашњег лука симулира квар од 20кА у трајању од 1 секунде унутар резервоара—само робусна конструкција (3мм нерђајући челик, осигурани одељци за каблове) спречава пуцање.Лугао Повер Цо., Лтд.спроводи ове типске тестове у независним лабораторијама, сертификујући сваки дизајн. Без овог педигреа, оператери ризикују да изгубе сертификат о безбедности и правне обавезе. Укратко, сваки безбедносни стандард експлицитно или имплицитно захтева висококвалитетне материјале, ригорозну контролу производње и верификацију треће стране – особине које одвајају поуздане главне јединице прстена од опасних фалсификата.

Поред тога, пораст паметних мрежа и дистрибуиране производње ставља нови нагласак на координацију РМУ изолације. Стандарди сада захтевају појачано праћење делимичног пражњења (<10пЦ). Наша фабрика интегрише уграђене ПД сензоре, али само ако је основна РМУ структура прецизно обликована. Подстандардне јединице производе високе нивое ПД од првог дана, убрзавајући квар изолације. Дакле, безбедносни стандарди су ефективно филтер квалитета: они налажу висококвалитетни инжењеринг за било коју легално инсталирану прстенасту главну јединицу. За спецификације пројекта, набавка од произвођача који испуњава услове као што је наш објекат осигурава рад и одобрење осигурања у будућности.

2. Како главне јединице са инфериорним прстеном доприносе електричним несрећама и кваровима система?

Инциденти у вези са електричном сигурношћу се ретко дешавају спонтано—они су коначни резултат акумулираних дефеката и пречица у дизајну. Када је инсталирана прстенаста главна јединица лошег квалитета, појављују се вишеструки путеви квара. Најчешћи је квар диелектрика узрокован продирањем влаге. РМУ са нестандардним заптивком или прирубницама са једном заптивком омогућавају да влага уђе у СФ6 или ваздушно изоловани одељак. Када унутрашња тачка росе пређе -10°Ц, на чврстим изолаторима долази до преокрета. Истражили смо случајеве у којима је 6-месечни РМУ експлодирао због пузања епоксида, повређујући особље за одржавање. Други сценарио укључује неадекватну отпорност на кратко време: низводни кратки спој троши 16кА за 0,5 секунди, али сабирнице унутар лажног РМУ-а су премале (само 40к5мм наспрам потребних 80к10мм). Настале електромагнетне силе савијају шипке, узрокујући међуфазни квар и пожар. Хајде да раздвојимо различите опасности:

• Експлозија лучног блица:Кућишта лошег квалитета немају унутрашње лучне клапне. Притисак расте до 10 бара, одувавајући врата брзином шрапнела већом од 200 м/с. Стандарди захтевају ИАЦ рејтинг да би се ово избегло; висококвалитетни РМУ из наше фабрике имају прорачунате растерећење притиска и димњаке за гашење пламена.
• Кварови контактног заваривања и прекидача:Прстенасти прекидачи оптерећења главне јединице морају прекинути 630А или чак 1250А. Инфериорни сребрно-волфрамови контакти или слаби опружни механизми изазивају контактно заваривање или поновно ударање. Ово доводи до дуготрајног лука, паљења разводног уређаја и могућег паљења оближњих каблова.
• Губитак гасне изолације:За РМУ са СФ6 изолацијом, цурење рупице (често код лоше заварених резервоара) смањује притисак. На апсолутном притиску од 0,8 бара (номинални 1,4 бара), ниво изолације опада за 30%, а струјни удар може да пробије празнину. Неповратни вентили на комплетима за допуњавање недостају у јефтиним јединицама, што узрокује постепену емисију.
• Кварови на завршетку кабла:Интегрисане тачке за испитивање каблова и напонски конуси су лоше обрађени у РМУ-овима ниског квалитета. Високи градијенти електричног поља узрокују праћење дуж чауре, што на крају доводи до земљоспоја.

Подаци из стварног света из ЦИГРЕ показују да 43% кварова на расклопним апаратима потиче од неисправне изолације или радних механизама. Када се такав квар догоди у главној јединици прстена, трошкови поправке често премашују почетни уштеђени буџет за фактор 10. Поред тога, безбедносни стандарди захтевају периодично одржавање (термографија, мерење контактног отпора). Међутим, РМУ лошег квалитета деградирају тако брзо да чак и двогодишње провере не могу спречити квар. Наша фабрика прави РМУ са самоподмазујућим лежајевима и посребреним сабирницама, обезбеђујући механичку издржљивост од 5000 операција (двоструко у односу на стандардне 2000). Ово је директна инвестиција у безбедност.

Штавише, склопу главне јединице прстена лошег квалитета недостају одговарајуће фазне баријере. Током квара на каблу, лучна плазма може да се шири до суседних функционалних јединица, уништавајући цео РМУ панел – феномен познат као „ширење лука“. Врхунски дизајни, попут оних од Лугао Повер Цо., Лтд., укључују преградне зидове отпорне на лук и металне преграде између одељка за каблове и одељка сабирница. Укратко, инфериорни РМУ директно крше више параграфа ИЕЦ 62271-200, а цена неусаглашености се мери људским животима и прекидима пословања. За сваки пројекат који је свестан безбедности, избор висококвалитетне главне јединице прстена није трошак; то је једина прихватљива стратегија за смањење ризика.

3. Зашто наша фабрика даје предност напредној производњи и тестирању за главне јединице прстена?

АтЛугао Повер Цо., Лтд., ми управљамо најсавременијим производним погоном где свака Ринг главна јединица пролази ригорозну контролу квалитета од краја до краја. Мото наше фабрике је „стандарди су под, а не плафон“. Уложили смо у потпуно аутоматизоване детекторе цурења СФ6, роботско заваривање за кућишта од нерђајућег челика и високонапонске лабораторије за делимично пражњење. Ова посвећеност произилази из схватања да безбедност не може бити накнадна мисао. У наставку наводимо кључне процесе производње и тестирања који осигуравају да сваки РМУ премашује стандарде електричне сигурности. Наш транспарентни процес гради поверење међу комуналним предузећима, ЕПЦ извођачима и програмерима обновљивих извора енергије.

Избор материјала и валидација дизајна:Користимо само бакар високог квалитета (минимална чистоћа од 99,9%), нерђајући челик 304Л (дебљина 2,5 мм за унутрашње, 3,0 мм за спољашње) и епоксидну смолу ВО за чауре. Свака серија улазних материјала се тестира на проводљивост и затезну чврстоћу. Наш дизајн главне јединице са прстеном укључује троструке заптивке на радном вратилу и манометаре за праћење гаса под напоном. Координација изолације је верификована 3Д симулацијом електростатичког поља, елиминишући оштре ивице.

Процеси на монтажној линији:Наша фабрика запошљава квалификоване техничаре обучене за ДИН ЕН ИСО 9001 процедуре. Монтажа сваке прстенасте главне јединице укључује пет наменских станица: 1) производњу резервоара са тестом цурења масеном спектрометријом хелијума (<1×10⁻⁶ мбар·л/с), 2) монтажу прекидача и сабирница са вијцима контролисаним обртним моментом, 3) монтажу механизма и монтажу међусклопа и завршну монтажу каблова, 4) завршну монтажу каблова. На свакој станици се снимају дигитална очитавања обртног момента и евиденција притиска гаса. Ова следљивост је наша гаранција.

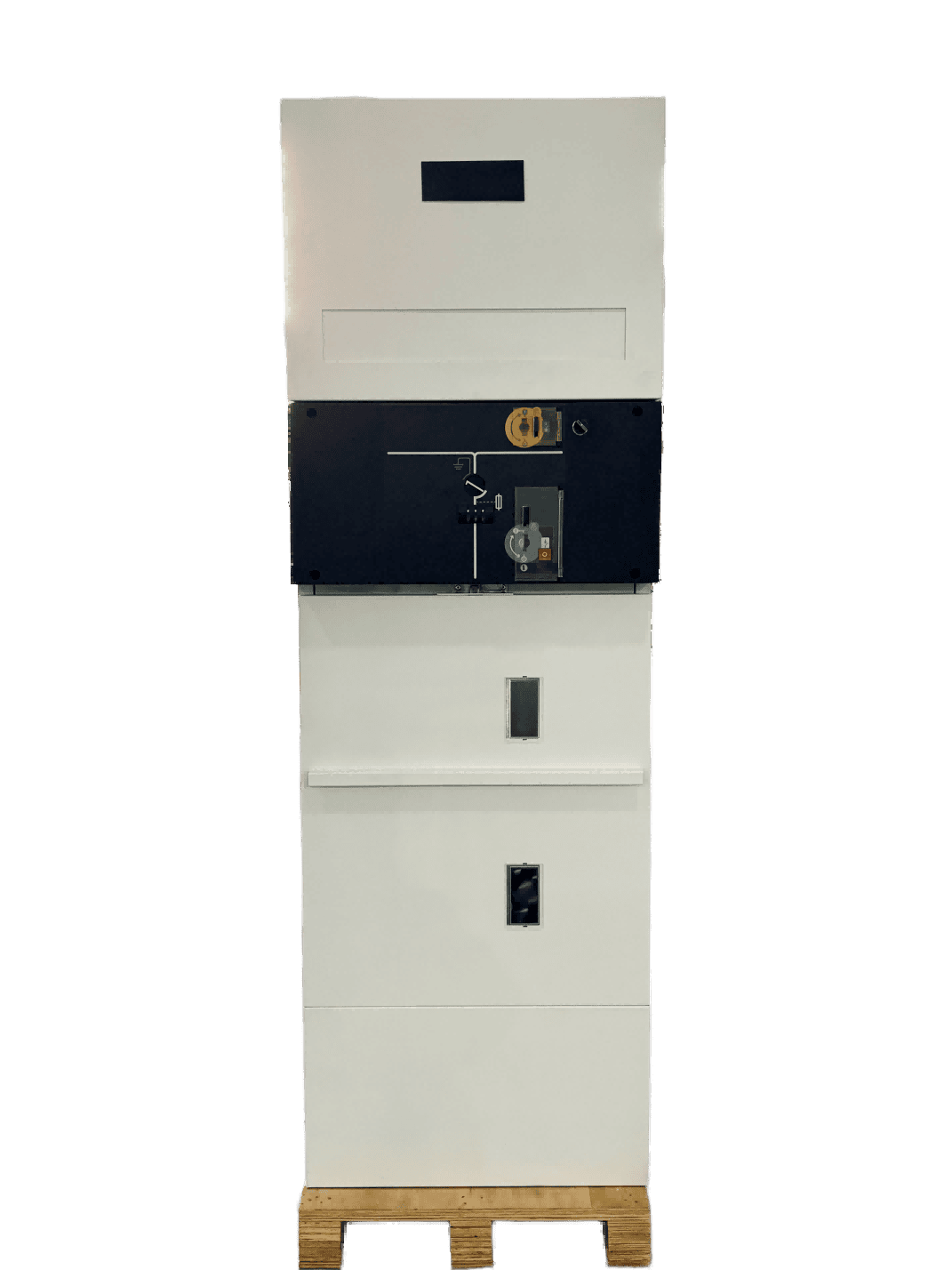

Сада погледајте кључне електричне параметре наше најпродаваније серије 12кВ/24кВ прстенастих главних јединица (модел ЛГУ-РМУ-24). Ови бројеви показују маргину квалитета у односу на основне захтеве:

Наша фабрика спроводи 100% рутинско тестирање према ИЕЦ 62271-200 укључујући: тест напона фреквенције снаге, мерење делимичног пражњења (≤5пЦ на 1,2Ур), мерење контактног отпора (≤40 µΩ за главно коло), тест непропусности гаса, тест механичког рада (5 пуних циклуса). Поред тога, јединице узорака се подвргавају термичком циклусу (-25°Ц до +70°Ц) и тестовима стварања кратког споја у КЕМА/ЦЕСИ лабораторијама. Са овим нивоом квалитета, наша главна јединица Ринг не само да задовољава, већ и превазилази очекивања инспектора безбедности и мрежних оператера. Клијенти који нас изаберу смањују укупне трошкове власништва елиминишући непланиране прекиде и тужбе. Наш приступ оријентисан на купца, у комбинацији са локалном подршком након продаје, чини нас пожељним партнером за инфраструктурне пројекте широм Европе, Азије и Америке. До данас, наша фабрика је испоручила више од 15.000 јединица без иједне повреде изазване унутрашњим луком. То је моћ бескомпромисног квалитета.

Резиме: Нераскидива веза између стандарда и премиум РМУ

Стандарди електричне безбедности постоје јер је струја, када се не контролише, смртоносна. Захтевају специфичне метрике перформанси—диелектричну чврстоћу, задржавање лука, стварање кварова/прекидање и механичку издржљивост. Само висококвалитетна прстенаста главна јединица може поуздано да испуни ове метрике током деценија рада. Из искуства наше фабрике, претходна премија сертификованог РМУ-а је маргинална у поређењу са трошковима једне несреће, што укључује регулаторне казне, медицинске захтеве, застоје у производњи и штету репутацији. Доказали смо да доследна примена ИЕЦ 62271-200, комбинована са изврсношћу производње уЛугао, испоручује РМУ који штите и особље и имовину. Без обзира да ли управљате центром података, ветроелектраном или комуналном трафостаницом, захтев за висококвалитетном прстенастом главном јединицом није опција—то је срж ваше безбедносне стратегије. Запамтите: пречице које се користе данас постају инциденти сутрашњице. Изаберите квалитет, изаберите усаглашеност и сарађујте са произвођачем који пре свега даје приоритет животној безбедности.

Често постављана питања (ФАК)

Питање 1: Зашто стандарди електричне безбедности посебно захтевају класификацију унутрашњег лука (ИАЦ) за главне јединице прстена?

Одговор: Класификација унутрашњег лука (ИАЦ) је обавезна јер РМУ може да доживи унутрашњу грешку због, на пример, квара изолације или грешке оператера. Без кућишта са ИАЦ оценом, пораст притиска од лука може да пукне резервоар, ослобађајући плазму на температурама већим од 10.000°Ц. Стандарди као што је ИЕЦ 62271-200 захтевају ИАЦ АФЛР да обезбеди да врата и поклопци остану закључани, да се врући гасови усмере у безбедна подручја и да ниједан део не буде избачен. Висококвалитетна прстенаста главна јединица из сертификоване фабрике пролази кроз тестирање лука у пуној скали да би доказала ову способност. Јединицама лошег квалитета недостаје ознака ИАЦ, што значи да пружају нулту заштиту особљу. Улагање у РМУ са сертификатом ИАЦ је једини начин да се ускладите са прописима о безбедности на радном месту (нпр. НФПА 70Е).

Питање 2: Како могу визуелно да идентификујем неквалитетну прстенасту главну јединицу која можда није у складу са безбедносним стандардима?

Одговор: Кључне визуелне црвене заставице укључују: танке лимове кућишта (испод 1,5 мм за нерђајући челик), неправилне перле за заваривање, недостатак видљивих отвора за растерећење притиска, неоригинални мерач густине гаса (или без мерача) и одсуство налепнице за испитивање типа. Поред тога, РМУ-ови лошег квалитета често имају пластичне радне механизме уместо челика и недостају системи за закључавање који спречавају приступ деловима под напоном. У нашој фабрици, свака Ринг главна јединица носи серијски број са сертификатима о тестирању. Ако добављач не може да произведе извештаје о испитивању типа ИЕЦ или видео записе о интерном луку, сматрајте да је јединица неусаглашена. Увек захтевајте тестну документацију треће стране пре куповине.

Питање 3: Да ли редовно одржавање компензује куповину неквалитетне Ринг главне јединице уместо премиум?

Одговор: Не. Иако је одржавање од виталног значаја, оно не може поправити основне недостатке дизајна. Нискоквалитетна прстенаста главна јединица може имати недовољна изолациона растојања, контакте удубљења или микро-цурења у гасном систему – проблеми који се не могу исправити периодичним чишћењем или затезањем. Стандарди налажу да опрема мора бити безбедна од самог почетка. У ствари, прекомерни покушаји одржавања нестандардног РМУ-а могу да уведу додатне ризике, као што су скидање навоја или неусклађени контакти. Насупрот томе, висококвалитетни РМУ-ови наше фабрике дизајнирани су за рад „без одржавања“ током 10-15 година, осим визуелних прегледа. Улагање у квалитет драстично смањује трошкове животног циклуса и обезбеђује инхерентну усклађеност.

Питање 4: Који специфични тестови доказују да Ринг главна јединица испуњава високе безбедносне стандарде?

Одговор: Обавезна испитивања типа према ИЕЦ 62271-200 обухватају: диелектричне тестове (фреквенција снаге и импулс муње), тест пораста температуре при називној струји, краткотрајни и вршни тест отпорне струје, испитивање унутрашњег лука (ИАЦ), тест механичке издржљивости (нпр. 2000 операција за прекидаче оптерећења) и степен заштите (ИП) и степен заштите. Поред тога, фабрички рутински тестови за сваку јединицу састоје се од отпорности на напон фреквенције струје, мерења делимичног пражњења, отпора контакта, непропусности гаса и провере механичког рада. У Лугао Повер Цо., Лтд., наша главна јединица Ринг је подвргнута свим овим тестовима плус опционо сеизмичко и климатско старење. Ако било који тест не успије, дизајн се одбија. Тек након што их положимо, можемо законски означити јединицу као усаглашену.

Питање 5: Зашто би инжењер пројекта требао да наведе Лугао Повер Цо.,Лтд. као добављач за висококвалитетне прстенасте главне јединице?

Одговор: Лугао Повер Цо., Лтд. комбинује 20+ година стручности у производњи расклопних уређаја са интерним постројењима за испитивање типа и међународним сертификатима (КЕМА, ЦЕ, ТУВ). Наша прстенаста главна јединица нуди супериорне параметре (већи БИЛ, нижи ПД, нижа стопа цурења) у поређењу са буџетским алтернативама. Пружамо пуну документацију, следљивост и наменски тим за техничку подршку. Штавише, контрола квалитета наше фабрике укључује 100% детекцију цурења хелијума и тестирање делимичног пражњења на свакој јединици. Наводећи нас, инжењери смањују одговорност, обезбеђују усклађеност са мрежним кодовима и добијају производ који траје 30 година. Затражите понуду или процену узорка да бисте директно видели разлику у квалитету – контактирајте наш тим за решења специфична за пројекат и бесплатно техничко саветовање. Ваша безбедност је наш посао.
