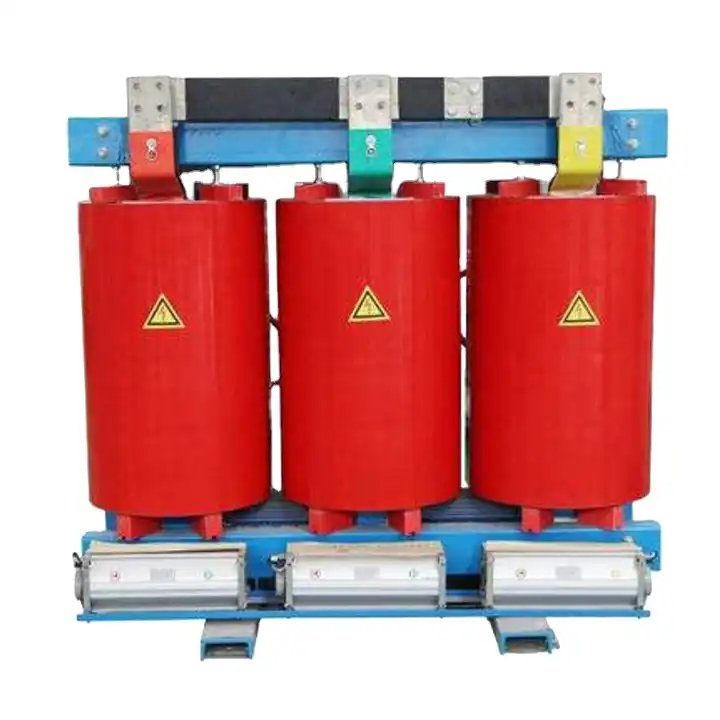

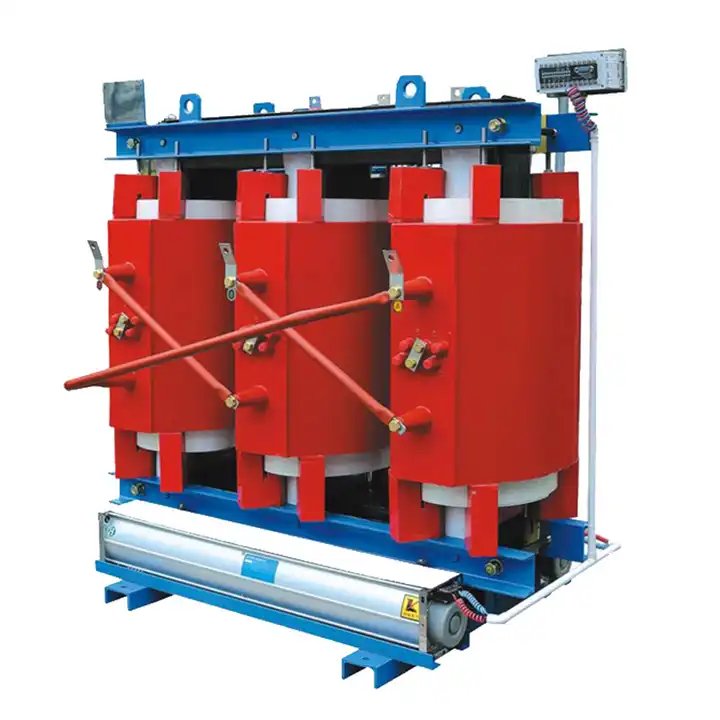

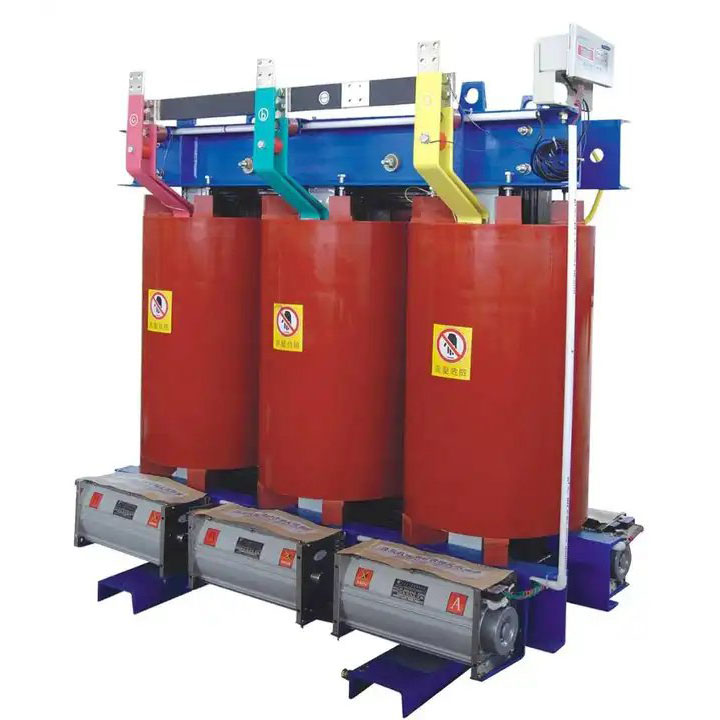

Лиу Гао као произвођач сувог типа трансформатора од 10КВ од аморфне легуре, трансформатор сувог типа у складу са стандардима ИЕЦ726 и ГБ/Т10228-1997, одликује се импресивним низом атрибута. Ово укључује не само мале губитке, компактну и лагану конструкцију, већ и минималан ниво буке, отпорност на влагу, високу механичку чврстоћу, отпорност на пламен, робустан капацитет преоптерећења и низак ниво делимичног пражњења. Ови трансформатори налазе широку примену у системима за пренос и дистрибуцију енергије, посебно у центрима за велика оптерећења и на локацијама са строгим захтевима за заштиту од пожара, што их чини разноврсним и поузданим избором за различита радна окружења.
Лиу Гао је добављач сувог типа трансформатора од аморфне легуре од 10КВ, трансформатор сувог типа са некапсулираним калемом истиче се својим вишеструким квалитетима, стављајући снажан нагласак на сигурност, поузданост, енергетску ефикасност, заштиту од пожара и карактеристике против експлозије, заједно са додатна предност једноставног одржавања. Ефикасност сувог трансформатора је додатно побољшана пажљиво дизајнираном структуром намотаја и процесом третмана вакуум импрегнацијом, обезбеђујући отпорност на делимично пражњење и спречавајући било какав пад нивоа изолације током целог његовог века трајања. Ригорозни процеси квалификације од стране Националног механичког и индустријског бироа и Националне енергетске компаније наглашавају усклађеност сувог трансформатора са националним стандардима.
Овај трансформатор сувог типа се показао веома прилагодљивим захтевним окружењима коју карактеришу строги захтеви за ватроотпорност, променљива оптерећења, недостатак вентилације, скучени простори, прљавштина и влага. Његова свестраност се протеже на различита окружења као што су поља електрана, системи метроа, металуршки објекти, болнице, вишеспратнице, центри за отпрему, претрпане стамбене зоне и специјализована окружења попут петрохемијске индустрије, нуклеарних електрана и нуклеарних подморница. Конкретно, на пољима електрана, трансформатор сувог типа са некапсулираним калемом игра кључну улогу у одржавању безбедности, поузданости и енергетске ефикасности, чинећи га незаменљивом компонентом у инфраструктури станице. Робустан дизајн сувог трансформатора и свеобухватне карактеристике чине га идеалним решењем за решавање јединствених изазова које постављају различити оперативни сценарији, доприносећи укупној ефикасности и безбедности електране.
1. Висина изнад нивоа мора је испод 1000м.
2. Највиша температура ваздуха +40ºЦ
3. Највиша дневна просечна температура ваздуха +30ºЦ
4. Највиша годишња просечна температура ваздуха +20в
5. Најнижа спољна температура ваздуха-25ºЦ
6. Место уградње: погодно за уградњу у областима без опасности од пожара или експлозије, значајног загађења, хемијске корозије или прекомерне вибрације, било у затвореном или на отвореном.
1. Ради у одређеним границама: +40ºЦ (највиша температура ваздуха), +30ºЦ (највиши дневни просек) и +20ºЦ (највиши годишњи просек).
2. Погодно за трансформаторе сувог типа на висинама испод 1000м. Узмите у обзир екстреме: -25ºЦ (најнижа спољна температура).
Вентилација:
3. Адекватан проток ваздуха је неопходан за трансформаторе сувог типа за одвођење топлоте.
4. Трансформатори сувог типа су отпорни на влагу; заштитити од дужег излагања високој влажности.
5. Трансформатори сувог типа треба да раде у оквиру одређених ограничења оптерећења и напона.
6.Спровести мере заштите од хармоника и флуктуација напона.
7. Инсталирајте трансформаторе сувог типа у областима без опасности од пожара/експлозије, загађења, корозије или прекомерне вибрације, било у затвореном или на отвореном.
8. Придржавајте се редовних пракси одржавања према препорукама произвођача.
9. Трансформатори сувог типа треба да раде у оквиру свог специфицираног капацитета преоптерећења.
10. Одржавајте ниске нивое буке у трансформаторима сувог типа.
Технички подаци сувог трансформатора серије 11КВ СЦБХ15 са изолацијом од смоле | |||||||
КВА | Волтажа | ВЕЦТОР | Импедансни напон | ГУБИЦИ (В) | Струја без оптерећења | ||
ГРУПА | (%) | (%) | |||||
ХВ | ЛВ | Губитак без оптерећења | Губитак оптерећења | ||||
(кВ) | (В) | ||||||
200 | 6 | 380 | Иин0 | 4 | 200 | 2530 | 0.9 |
6.3 | 400 | Дин11 | |||||
10 | 415 | Изн11 | |||||
10.5 | 433 | ||||||
11 | |||||||
13.2 | |||||||
250 | 230 | 2755 | 0.8 | ||||
315 | 280 | 3470 | 0.8 | ||||
400 | 310 | 3990 | 0.7 | ||||
500 | 360 | 4880 | 0.6 | ||||
630 | 6 | 410 | 5960 | 0.6 | |||
800 | 480 | 6950 | 0.5 | ||||
1000 | 550 | 8130 | 0.5 | ||||
1250 | 650 | 9690 | 0.5 | ||||
1600 | 760 | 11730 | 0.4 | ||||
2000 | 1000 | 14450 | 0.4 | ||||
2500 | 1200 | 17170 | 0.3 |
