Средњонапонски СФ6 потпуно изоловани запечаћени електрични прстен, компактна расклопна јединица главне јединице

Овај компактни уређај средњег напона са СФ6 потпуно изолованим затвореним електричним прстеном главне јединице је водећи производ компаније Лугао. Са потпуно затвореним дизајном без одржавања, може да обезбеди дистрибуцију електричне енергије за 12кВ, 24кВ и 36кВ електричне мреже широм света. Ова прстенаста главна јединица је такође у складу са међународним сертификатима као што су ЦЕ, ИСО и ИЕЦ. Као професионални добављач електричних расклопних уређаја, Лугао-ова СФ6 изолована расклопна опрема у потпуности изолује све високонапонске компоненте од спољашњег окружења. Његова метално затворена конструкција обезбеђује сигуран рад у најзахтевнијим условима, од подземних трафостаница до обалних објеката.

Главни технички параметри

Типичан дијаграм шеме:

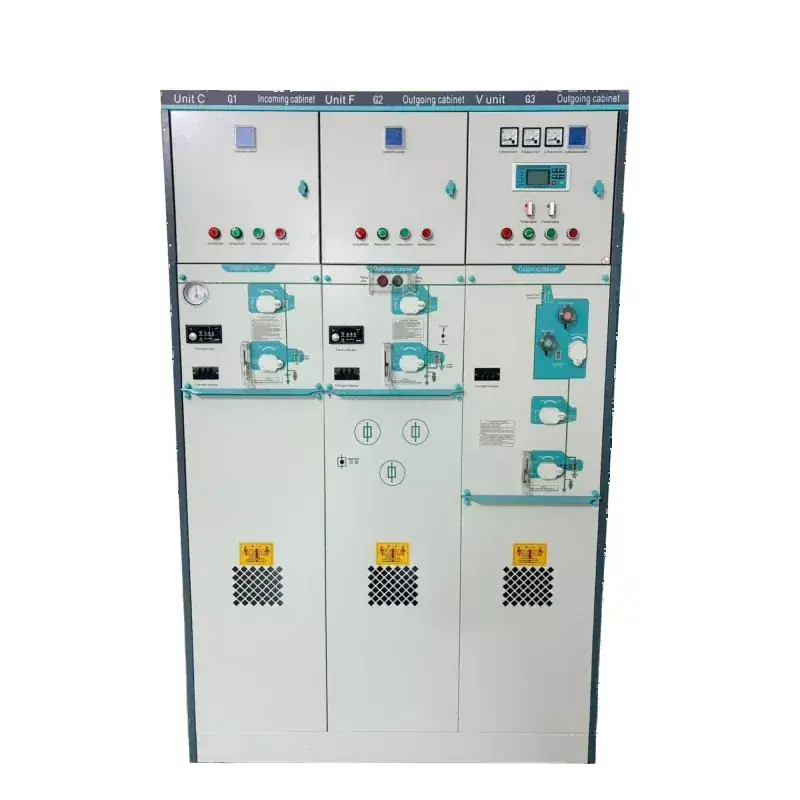

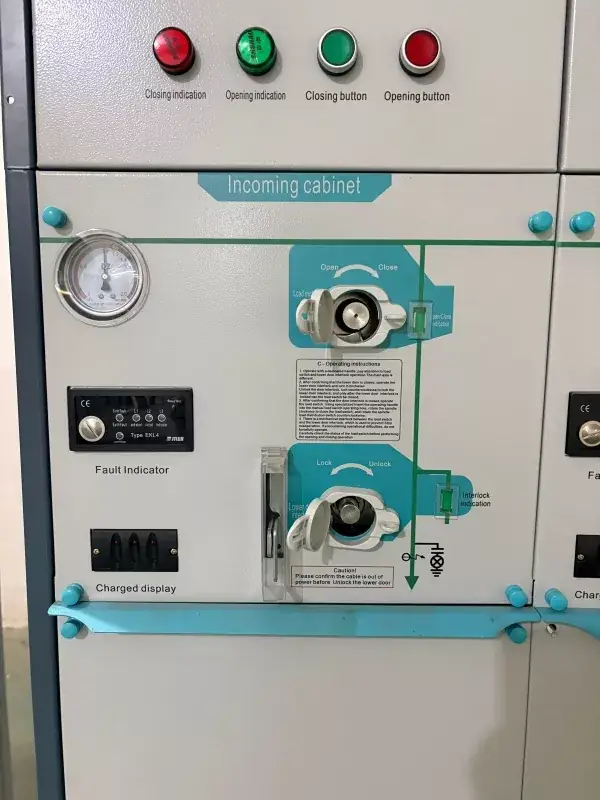

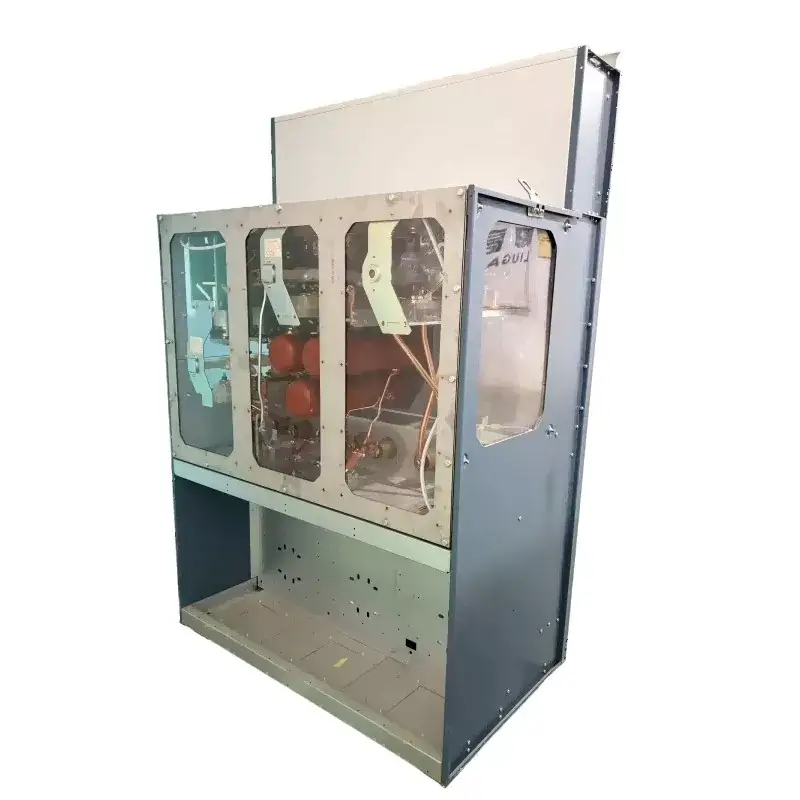

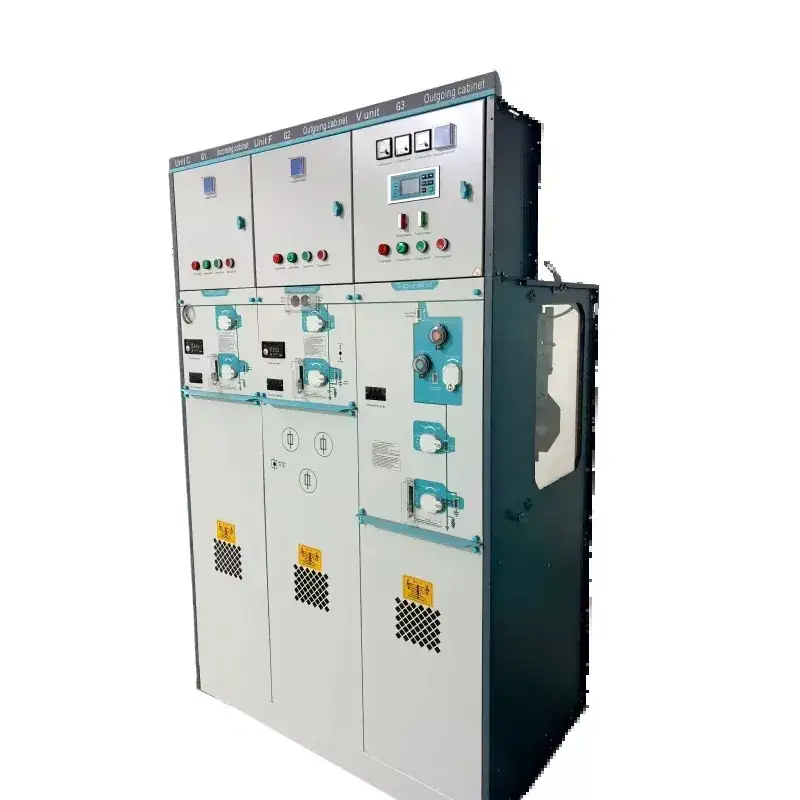

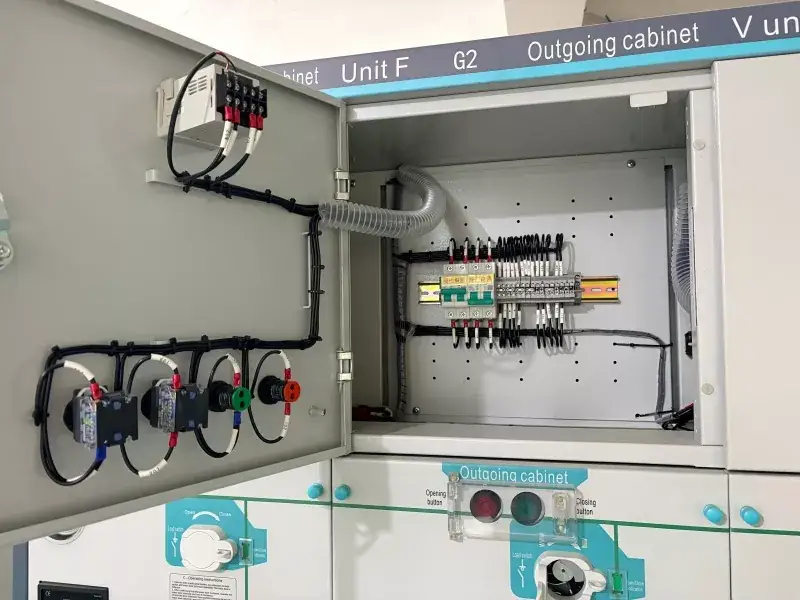

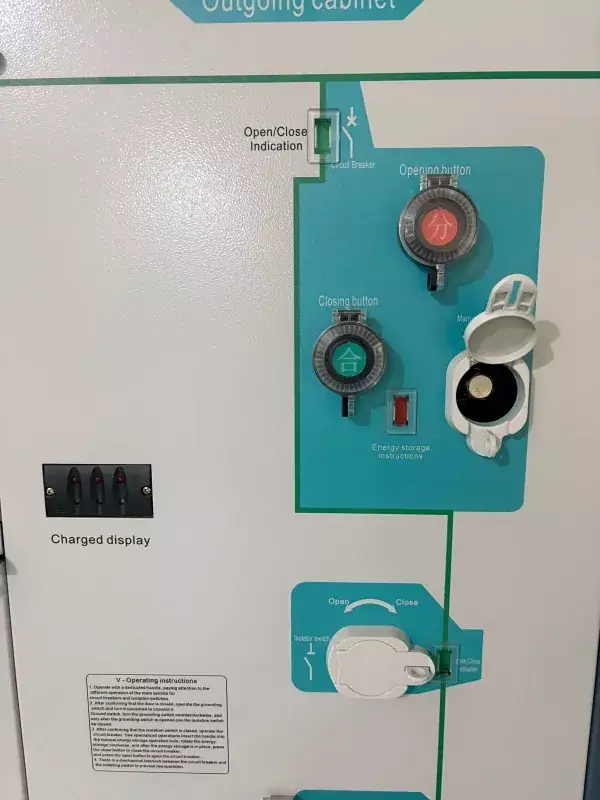

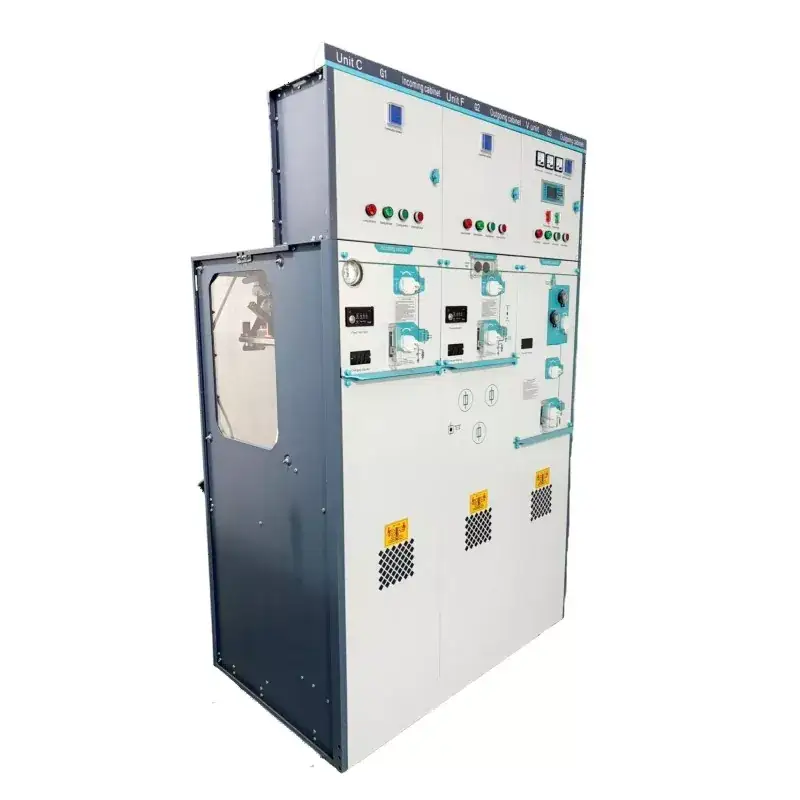

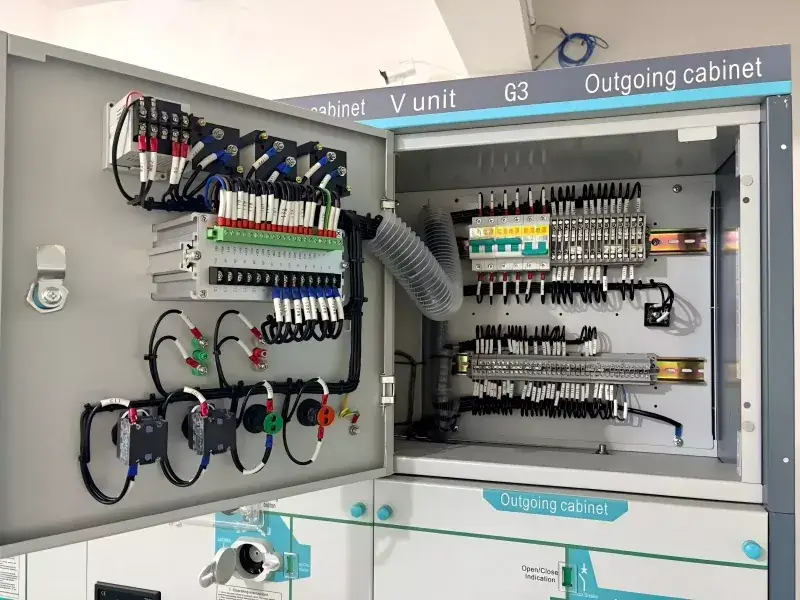

Детаљи о производу:

Шта ову главну јединицу прстена чини јединственом?

1. Прави дизајн пуне изолације

За разлику од традиционалних расклопних уређаја са ваздушном изолацијом, Лугао-ова компактна расклопна опрема средњег напона СФ6 са потпуно изолованим електричним прстеном главне јединице произведена је коришћењем технологије ласерског заваривања у потпуно затвореном резервоару од нерђајућег челика. Све компоненте под напоном—укључујући прекидаче оптерећења, вакуумске прекидаче, прекидаче за уземљење и главне сабирнице—у потпуности су заптивене гасом СФ6. Ова гасно изолована расклопна опрема има висок степен заштите, потпуно отпорна на оштра окружења као што су влага и кондензација, прашина и загађивачи у ваздуху.

2. Компактан дизајн, мала и изузетна величина: Овај компактни разводни уређај значајно смањује простор. Његов модуларни дизајн омогућава различите опције конфигурације уз одржавање мале површине, што га чини погодним за подземне мреже за дистрибуцију електричне енергије, компактне подстанице и индустријске објекте са ограниченим простором.

3. Рад без одржавања: Ова потпуно затворена разводна опрема елиминише потребу за рутинским одржавањем високонапонских компоненти. Због тога, ова СФ6 изолована расклопна јединица не захтева допуну гаса током свог 30-годишњег пројектованог века трајања.

Доступне конфигурације

Ова компактна расклопна јединица средњег напона са потпуно изолованим електричним прстеном са запечаћеним електричним прстеном прихвата низ функционалних модула за решавање различитих захтева апликација, омогућавајући флексибилну конфигурацију засновану на специфичним потребама корисника:

1.  Ц модул – Јединица прекидача оптерећења

   Садржи прекидач за оптерећење у три положаја (направи-разбиј-уземљи)

   Дизајниран за заштиту трансформатора и операције комутације каблова

   Положај прелома је видљив преко интегрисаног прозора за посматрање

2. Ф модул – Комбинована јединица ЛБС-осигурача

   Интегрише прекидач оптерећења са заштитом заснованом на осигурачима

   Пружа функцију трофазног окидања преко механизма окидача

3. В модул – Вакуумски прекидач

   Користи вакуумски прекидач за заштиту каблова и трансформатора

   Погодно за апликације које захтевају честе операције пребацивања

   Подржава опциони интегрисани заштитни релеј

4. Д модул – Директна кабловска веза

   Омогућава једноставну кабловску везу без икаквог прекидача

   Намењено за неукључене доводе или апликације за подизање сабирница

5. М модул – јединица за дозирање

   Опремљен напонским и струјним трансформаторима за потребе мерења

Укључује тестне терминале и интерфејсе за монтажу инструмената

Често постављана питања (ФАК)

Питање 1: Шта је прстенаста главна јединица?

Одговор 1: Ова компактна расклопна јединица средњег напона са потпуно изолованим електричним прстеном са затвореним електричним прстеном је компактна гасно изолована расклопна јединица погодна за дистрибуцију електричне енергије од 12 кВ, 24 кВ и 36 кВ. Главна јединица са прстеном користи потпуно затворен резервоар од нерђајућег челика који садржи гас СФ6, који изолује све високонапонске компоненте, укључујући прекидаче оптерећења и вакуумске прекидаче.

Питање 2: Које су конфигурације доступне за ову прстенасту главну јединицу?

Одговор 2: Ова компактна расклопна јединица нуди модуларне конфигурације:

Модул Ц: Јединица прекидача оптерећења за пребацивање каблова и трансформатора

Модул Ф: Комбинација прекидача оптерећења и осигурача за заштиту трансформатора

Модул В: Вакуумски прекидач за чест рад

Модул Д: Директна кабловска веза за доводе који се не преклапају

Модул М: Јединица за мерење са напонским и струјним трансформаторима

Питање 3: Може ли се ова прстенаста главна јединица проширити у будућности?

Одговор 3: Да, додатни прстенасти модули главне јединице могу се повезати помоћу гасно изолованих конектора сабирница.

Питање 4: Које сигурносне карактеристике су укључене?

Одговор 4: Механичке блокаде, Класификација унутрашњег лука, Отпуштање притиска, Прекидач за уземљење.

Питање 5: Које је време испоруке?

Одговор 5: Стандардне конфигурације су на залихама; прилагођеним моделима је потребно око 20 дана. За хитне потребе, консултујте се
