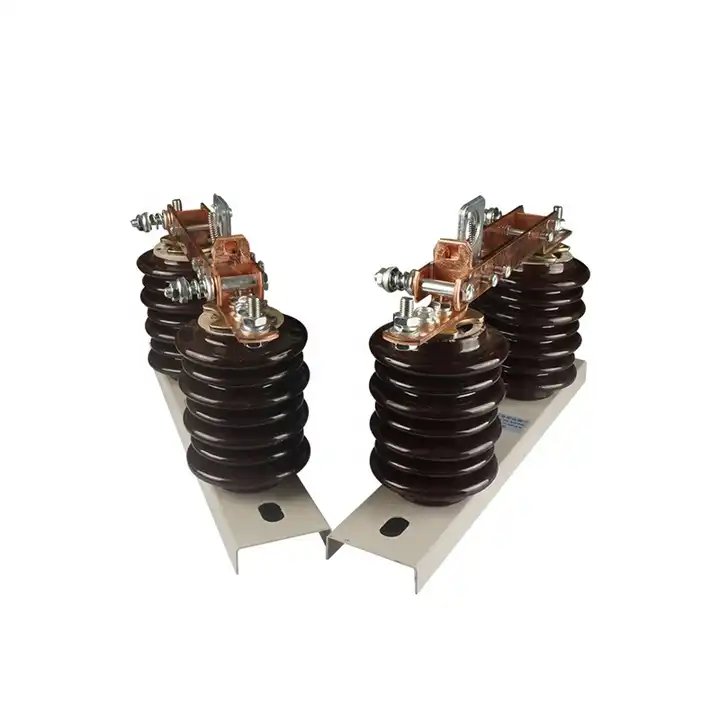

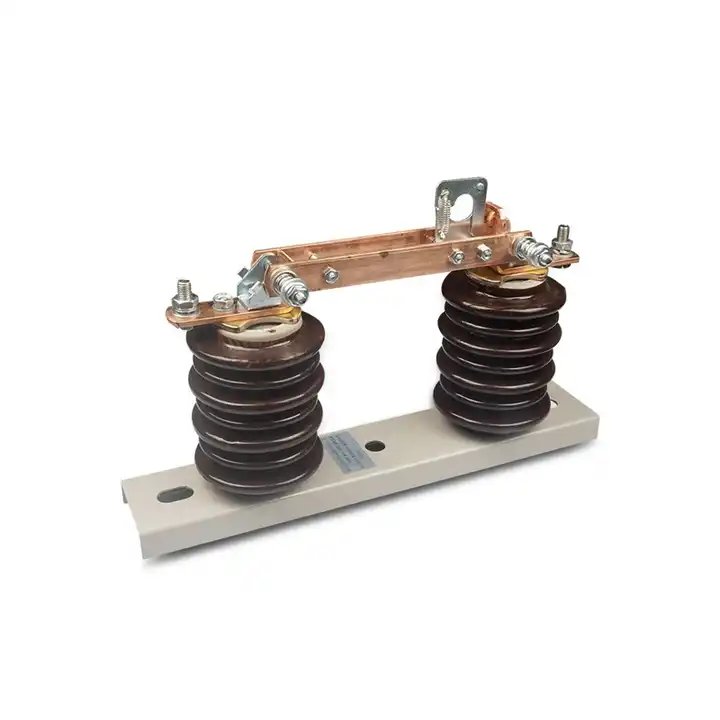

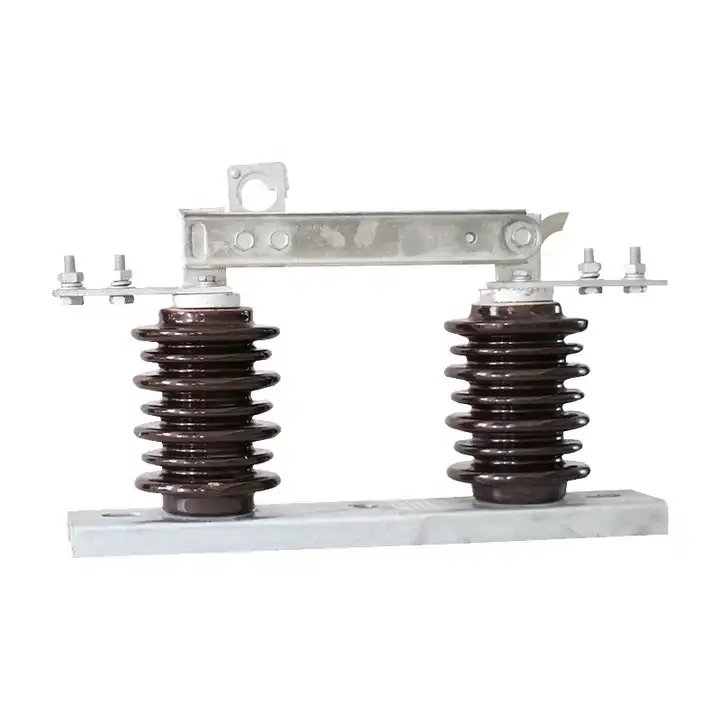

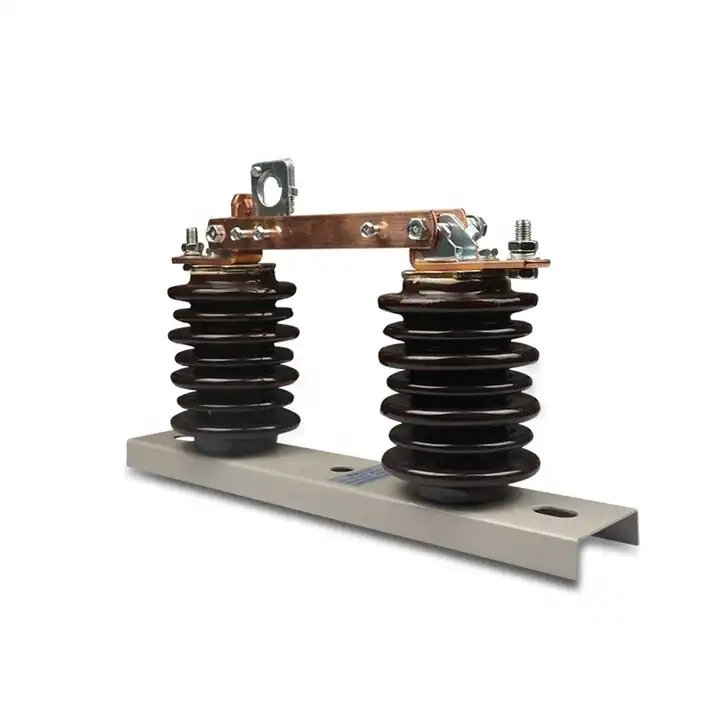

12КВ спољни прекидач за искључивање

ЛуГао је професионални произвођач 12КВ спољних прекидача. „ГВ9-12“ спољни високонапонски изолаторски прекидач је дизајниран за једнофазне АЦ 50Хз високонапонске разводне уређаје. Овај производ је погодан за електроенергетске системе са називним напоном од 10 кВ, посебно за прављење или прекид напајања у условима напона и празног хода. Изолатор за рад користи изоловану (разводну) шипку.

Пошаљи упит

Опис производа

Лугао је одличан добављач 12КВ спољних прекидача. Наш ГН22-12 унутрашњи високонапонски прекидач за искључивање је погодан за називни напон од 10КВ, трофазни АЦ 50ХЗ у високонапонској расклопној јединици унутар електроенергетског система, који служи као прекидач са напоном и без оптерећења. Прекидач има нови, разуман и јединствен дизајн структуре. Усваја метод закључавања у два корака, пружајући одличну динамичку и термичку стабилност са малом радном силом. Користећи епоксидну смолу, изолаторе и сребро пресвучено четком, заједно са другим новим материјалима и процесима, прекидач обезбеђује добру проводљивост, компактну величину и малу тежину. Његови излазни терминали се лако повезују са вакуумским прекидачима и уљним прекидачима, смањујући запремину разводних ормара, минимизирајући прелазне спојеве и смањујући трошкове.

12КВ спољни прекидач за искључивање Радно окружење

Начин уградње: бочно, средње

Температура амбијенталног ваздуха: горња граница +40Ц, доња граница -30Ц; ;

Надморска висина: ≤2000м (ако је потребно повећати надморску висину, номинални ниво изолације треба повећати у складу са тим);

Притисак ветра: не више од 700Па (еквивалентно брзини ветра од 34м/с);

Амплитуда: интензитет земљотреса 8 степени;

Ниво контаминације: класа И;

Максимална дневна температурна разлика: не више од 25Ц.

Спецификација прекидача за искључивање 12КВ на отвореном

Параметар		Јединица	Валуе
Називни напон		кВ	12
Називна фреквенција		Хз	50
Називна струја		A	1600-2000	2500-3150
Називна краткотрајна отпорна струја		кА	40	50
Називна вршна отпорна струја		кА	100	125
Називно трајање кратког споја		s	4
Називни ниво изолације	Издржљиви напон фреквенције снаге 1 мин	кВ	Између стубова, стуб до земље 42, прелом 49
	Издржљиви напон импулса грома (врх)	кВ	Између стубова, стуб до земље 42, прелом 49
