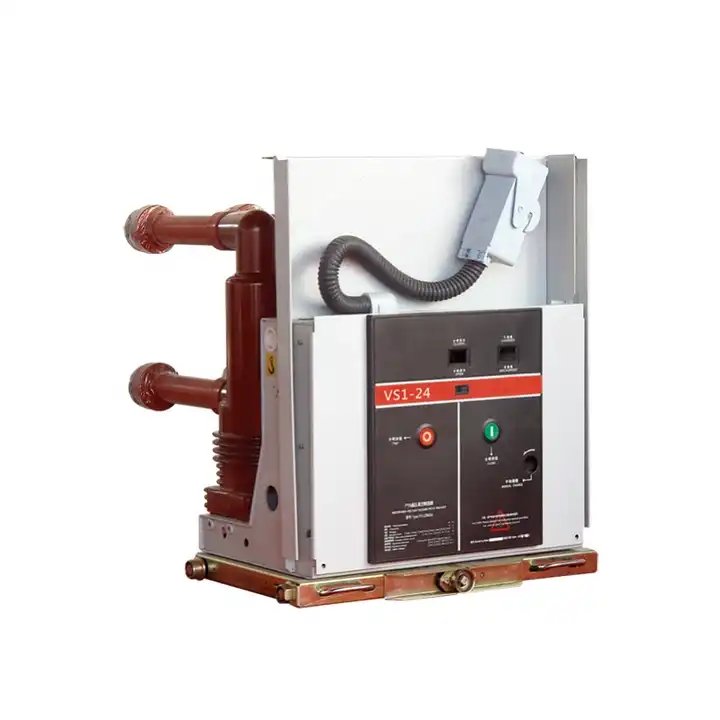

630А Индоор ХВ вакуумски прекидач

ЛиуГао поносно стоји као наменски произвођач вакуумских прекидача за затворене просторе, нудећи 630А унутрашњи ХВ вакуумски прекидач са уграђеним стубовима. Наменски дизајнирани за употребу у трофазним АЦ 50Хз унутрашњим системима за дистрибуцију електричне енергије, ови прекидачи су посебно оцењени за напон од 24 кВ. Њихова примарна функција је заштита и контрола електричне опреме у различитим окружењима, укључујући индустријска и рударска предузећа, електране и подстанице. ВС1-24 прекидачи играју кључну улогу у обезбеђивању сигурности и поузданости електричних система тако што промптно прекидају струјно коло у случају кварова или абнормалних услова. Изаберите ЛиуГао за врхунска решења која редефинишу стандарде у унутрашњим вакуумским прекидачима.

Пошаљи упит

Опис производа

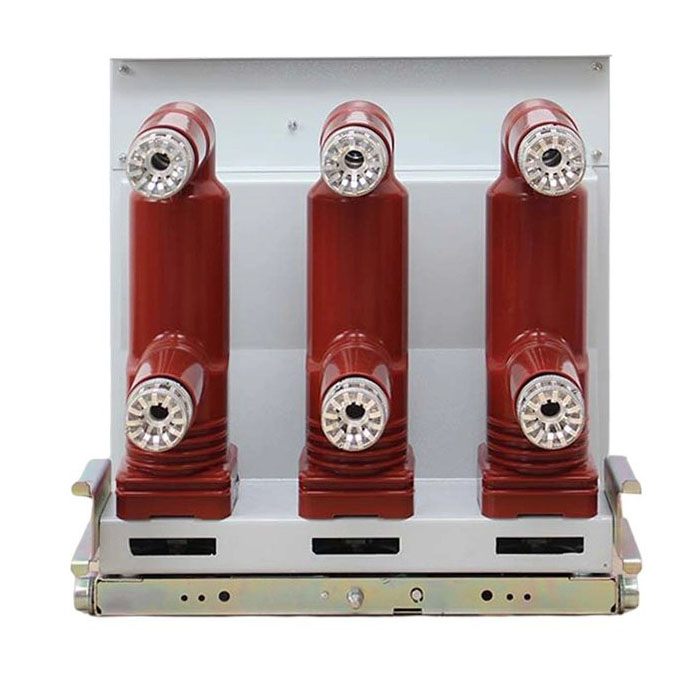

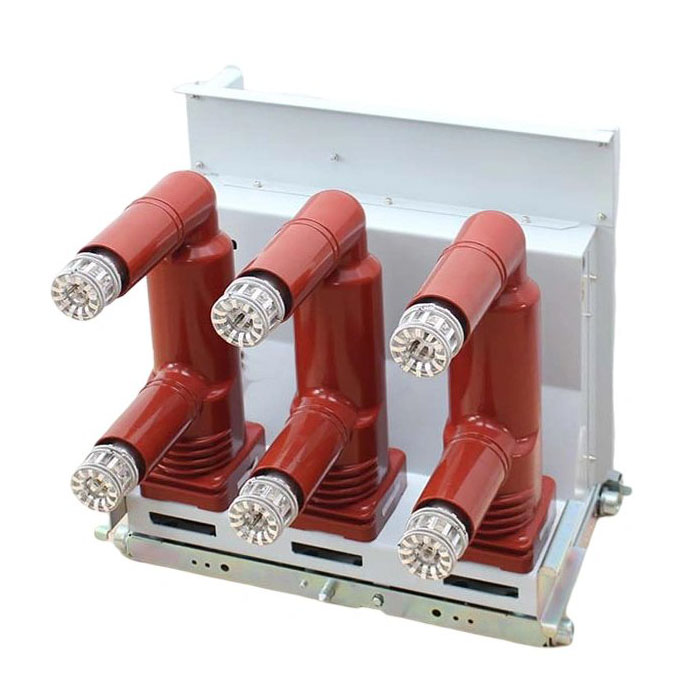

Лиугао је добављач 630А унутрашњег ХВ вакуумског прекидача. ВС1-24 серија унутрашњих вакуумских прекидача са уграђеним половима користи дизајн уграђених полова за главно проводно коло. Овај иновативни дизајн значајно побољшава изолацију, механичку поузданост и перформансе ломљења, што доводи до рада без одржавања и продуженог механичког и електричног века трајања. Вакумски прекидач је у складу са националним и ИЕЦ стандардима, постижући оцену перформанси М-Е2-Ц2.

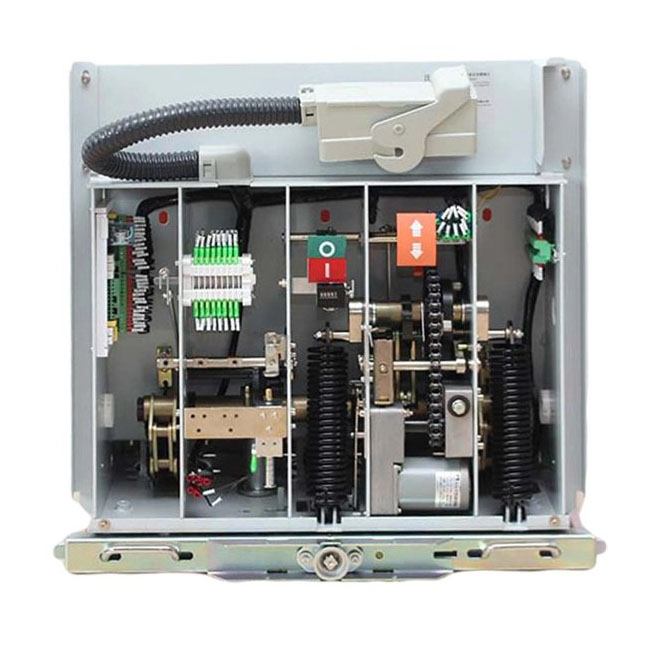

Дизајниран за компатибилност са расклопним уређајима као што је КИН28-24(ГЗС1), овај производ је погодан за фиксне инсталације. Вакумски прекидач ради на принципу да, када се покретни и статични контакти отворе кроз радни механизам, између њих се формира лук. Високотемпературно испаривање контактних површина генерише магнетно поље које брзо покреће лук дуж тангенцијалног смера контактне површине. Метална пара се кондензује на металном цилиндру (штиту), а лук се природно гаси када пређе нулу, омогућавајући јачини медијума да се брзо опорави.

Поред својих поузданих перформанси, серија ВС1-24 је идеална за унутрашње примене у индустрији, рударским предузећима, електранама и трафостаницама. Дизајн уграђених стубова обезбеђује побољшану поузданост изолације и ефикасне могућности ломљења. Овај унутрашњи вакуумски прекидач, уграђен у разводну опрему, пружа робусно решење за заштиту и контролу електричне опреме у различитим високонапонским окружењима.

630А Индоор ХВ вакуумски прекидач Радно окружење

1. Температура амбијенталног ваздуха: горња граница +40 степени, доња граница -40 степени;

2. Надморска висина: ≤2000м (ако се надморска висина повећава, номинални ниво изолације ће се повећати у складу са тим);

3. Притисак ветра: не више од 700Па (еквивалентно брзини ветра од 34м/с);

4. Интензитет земљотреса: не више од 8 степени;

5. Ниво контаминације: Ⅳ ниво;

6. Максимална дневна температурна разлика: не више од 25 степени;

7. Релативна влажност ваздуха: дневни просек није већи од 95%, а месечни просек није већи од 90%;

8. Места без запаљивости, опасности од експлозије, хемијске корозије и јаких вибрација.

Спецификација унутрашњег ХВ вакуумског прекидача 630А

Број	Параметар		Јединица	Валуе
1	Напон		кВ	24
2	Називни ниво изолације	Називни отпорни напон за краткотрајну фреквенцију напајања (1 мин)	кВ	65、79
		(интерфаза, релативно тло, прелом)
		Називни отпорни напон импулса грома	кВ	125、145
		(фаза, фаза, порт)
3	Називна фреквенција		Хз	50
4	Номинална струја		A	630、1250、1600、
				2000、2500、3150
5	Називна струја прекида кратког споја		кА	20 、25 、31.5
6	Називна краткотрајна отпорна струја од 4с			20、 25、 31.5
7	Називна струја кратког споја			50、 63、 80
8	Називна вршна отпорна струја			50 、 63 、 80
9	Називна секвенца операција			О-0,3с-ЦО--180с-ЦО
10	Називна времена прекида струје кратког споја		време	20
11	Називна струја прекида кабла за пуњење		A	31.5
12	Називна струја прекидања једне кондензаторске банке		A	630
13	Називна струја прекидања узастопне кондензаторске банке		A	400
14	Механички живот		време	10000
15	Покретни и статични контакти омогућавају акумулирану дебљину хабања		мм	3
