Оклопни уклоњиви АЦ метални склопни уређај 33КВ

ЛиуГао поносно стоји као специјализовани произвођач блиндираних уклоњивих АЦ металних затворених разводних уређаја 33КВ. Наш оклопни уклоњиви АЦ метални склопни уређај 33КВ, који се назива расклопни уређај, ради у опсегу од 3,6-12 киловолти, подржавајући трофазну наизменичну струју од 50 Хз систем са једном сабирницом. Ова свеобухватна опрема за дистрибуцију електричне енергије налази примену у електранама, малим и средњим генераторима за пренос електричне енергије, индустрији и рударској дистрибуцији електричне енергије, као и друга трансформаторска подстаница у електроиндустријским системима, омогућавајући електропреузимање, пренос електричне енергије , и велико покретање мотора под високим притиском. Дизајниран да контролише, штити и надгледа, овај склопни уређај испуњава стандарде ИЕЦ298 и ГБ3906. Обезбеђује спречавање ненамерног притискања и повлачења прекидача, отварања и затварања прекидача, кварова у изолацији и затварања прекидача уземљеним прекидач.Поред тога, спречава отварање блокаде прекидача када је грешком укључен. Компатибилан и са ВСИ вакуумским прекидачима и са вакуумским прекидачима АББ корпорације ВД4, овај склопни уређај представља пример врхунских перформанси као поуздано решење за дистрибуцију енергије.

Пошаљи упит

Опис производа

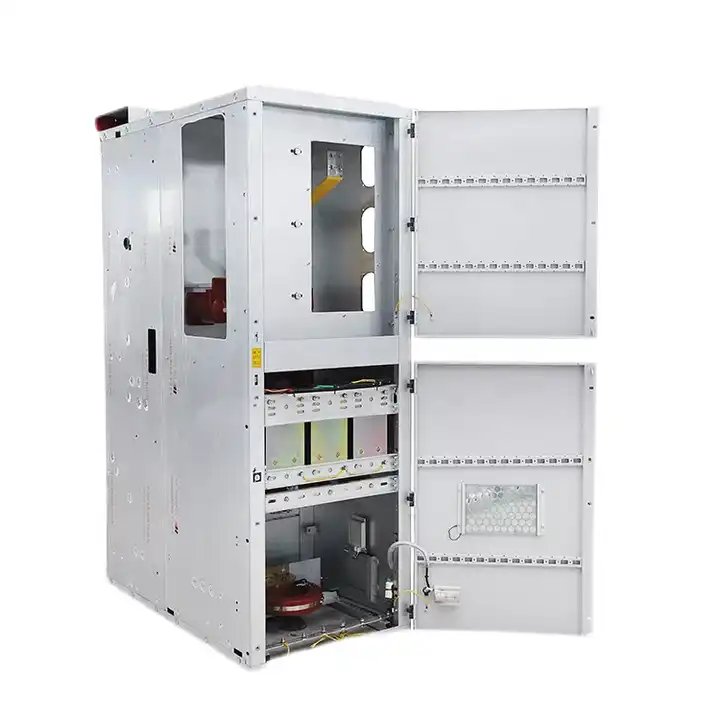

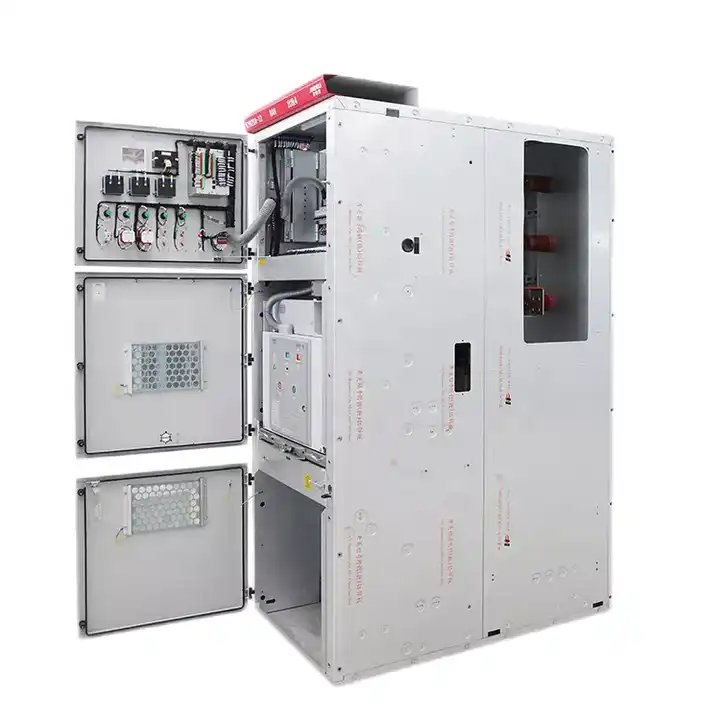

Лиугао је добављач оклопних уклоњивих АЦ металних склопних уређаја 33КВ. Опрема за прекидаче је дизајнирана према ГБ3906-91 металној оклопној опреми за заптивање. Тело исправљача се састоји од кућишта и делова за извлачење (наиме ручних колица) смештених у средини. Погледајте повељу 1. Ормар се дели на четири одвојене просторије, степен заштите спољне облоге је ИП4Кс, када се свака мала соба и прекидач отворе, степен заштите је ИП2Кс. Може суспендовати довод, излазни вод, улаз кабла, излазни вод и други план функција. Након уређења и комбиновања, може постати свака врста плана опреме за дистрибуцију електричне енергије. Ова склопна опрема се може инсталирати и одржавати са предње стране, стога може саставити двоструки аранжман леђа уз леђа и бити постављена уз зид, побољшавајући сигурност и флексибилност опреме прекидача и у потпуности искоришћавајући простор који заузима.

Оклопно уклоњиво АЦ метално затворено разводно постројење 33КВ радно окружење

1. Нормално стање

а. Температура околног ваздуха: - 10℃～+40℃

б. Висина: 1000М

ц. Релативна влажност околине: Дневни просек релативне влажности није већи од 95%, месечни просек релативне влажности није већи од 90%

д. Земљотрес: Интензитет не прелази 8 степени.

е. Околни ваздух без корозивног или запаљивог гаса или водене паре.

ф. Без много прљавштине и редовних жестоких вибрација, у тешким условима, интензитет испуњава захтеве прве врсте.

2. посебне услове рада

* Када се користи изван уобичајених услова животне средине прописаних у ГБ3906, корисник треба да се консултује са произвођачем.

Оклопни уклоњиви АЦ метални затворени склопни уређај 33КВ карактеристике

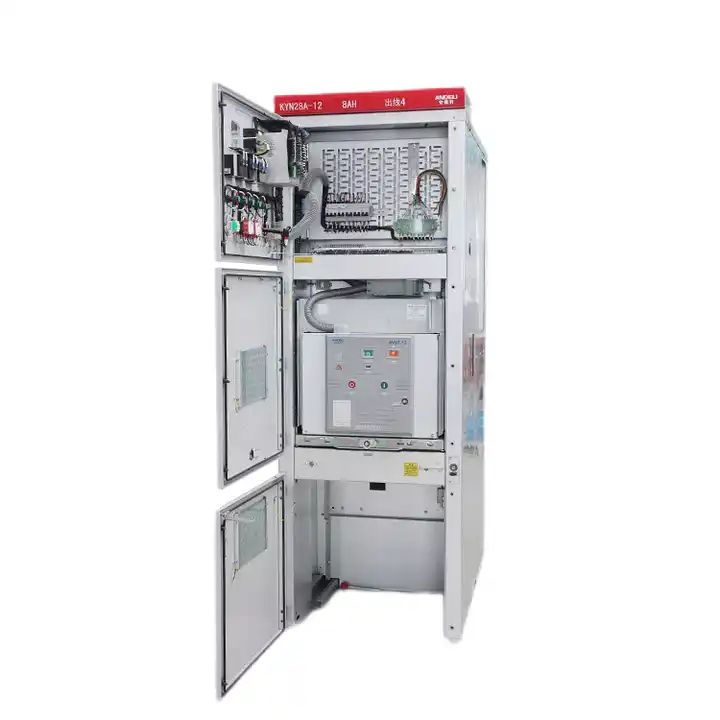

Оквир ручних колица је направљен од челичног лима процесом ЦНЦ алатних машина и заваривањем заковица. Према апликацији, ручна колица се могу поделити на ручна колица са прекидачем, ручна колица са трансформатором напона, изолациона ручна колица и ручна колица за мерење итд. Ручна колица исте спецификације могу се лако заменити. У орману, ручна колица имају изолациони положај, положај за тестирање и радни положај, од којих је сваки дизајниран са уређајем за локацију како би се осигурало да се ручна колица не могу лако померати на горе наведеним позицијама, док блокада мора бити откључана да би се померила ручна колица.

Сабирница се води из једног разводног ормара у други и фиксира статичном контакт кутијом кроз грану сабирницу. Сабирница масне гране је повезана преко завртња на статичку контактну кутију и главну магистралу, не требају никакве друге стезаљке или изолаторе. Када постоји посебна потражња клијената или пројекта, спојни вијак на сабирници може бити капсулиран са изолацијом и завршним поклопцем. Када сабирница пређе преграду разводног ормана, причврстите га чахуром сабирнице, тако да, ако постоји било какав унутрашњи лук квара, може спречити ширење квара на други орман и може гарантовати механичку чврстоћу сабирнице.

Унутар кабловске коморе могу се уградити струјни трансформатор, прекидач за уземљење, одводник и кабл, а на дну је дизајниран алуминијумски лим са прорезима који се може уклонити како би се осигурала погодна конструкција локације.

Комора за инструменте релеја се користи за уградњу свих врста компоненти, као што су релеји, инструменти, индикатор сигнала и радни прекидач, итд. Поред тога, доступно је додавање мале коморе сабирнице на врх коморе за инструменте према захтевима клијенте, и поставити 16 линија за контролу малог аутобуса.

На комори ручних колица, комори сабирнице и кабловској комори уграђен је уређај за отпуштање притиска. Када дође до унутрашњег лука квара у прекидачу, главној магистрали или унутар кабловске коморе, а са појавом електричног лука, унутрашњи притисак у разводном ормару расте. Након што порасте на одређени притисак, метални лим за отпуштање притиска горњег уређаја ће се аутоматски отворити, а притисак и гас се ослобађају како би се гарантовала сигурност оператера и разводног ормарића.

Уређај за закључавање се користи за повезивање централног излаза и кућишта ормара, а уређај за подизање је такође дизајниран да учини погоднијим отварање централног излаза. Када централни излаз остане затворен, чврстоћа повезивања са телом ормарића је најбоља и способност против унутрашњег лучног квара је ефективно ојачана.
