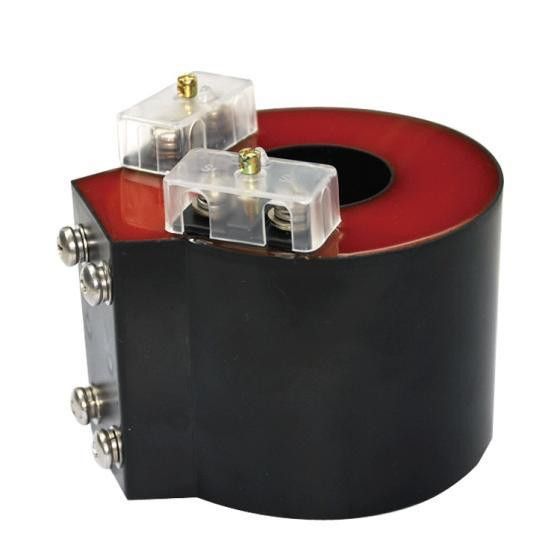

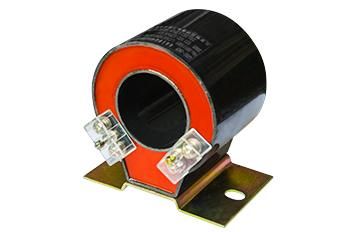

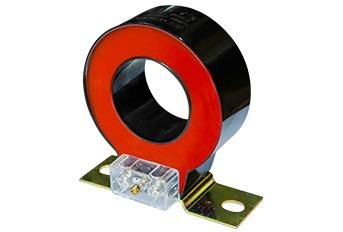

Лугао се поноси тиме што је произвођач струјних трансформатора са кабловским језгром, струјни трансформатор ЛЦ-10/24/35кВ ТИП КАБЛОВСКОГ ЈЕЗГРА је веома погодан за мерење струје и заштиту засновану на микропроцесору дистрибутивне опреме у системима напајања наизменичном струјом са кабловским линијама које раде испод 35кВ.     Његова свестраност се протеже на апликације у компактним потпуно изолованим прстенастим главним јединицама, комбинованим трафостаницама и разводним кутијама за каблове, захваљујући свом компактном дизајну, лаганој конструкцији, отвореној изводљивости и једноставној инсталацији.     Посебно, овај струјни трансформатор се може директно инсталирати на повезане излазне и улазне каблове.

Овај струјни трансформатор има језгро за мерни намотај направљено од новог типа материјала магнетне проводљивости.     Његова висока пермеабилност, снага магнетне индукције ниске засићености и одлична стабилност обезбеђују прецизна мерења са ниским фактором сигурности инструмента.     Заштитни намотај користи висококвалитетне увезене силиконске челичне лимове обрађене напредном технологијом.

Прстенасто језгро и секундарни намотаји су затворени у пластичну шкољку отпорну на пламен од висококвалитетне епоксидне смоле, која обезбеђује отпорност на влагу, стабилне перформансе и рад без одржавања.     Трансформатор је компактан, лаган и просторно ефикасан.     Инсталација је поједностављена проласком кабла кроз унутрашњи отвор, обезбеђујући једноставан, брз, хармоничан и естетски пријатан процес.

Оперативно окружење

Називна фреквенција: 50Хз или 60Хз

Називна секундарна струја: 5А или 1А

Називна краткотрајна топлотна струја: 40кА, 1с

Називна трајна топлотна струја: 120% Ин

Непрекидни напон снаге-фреквенције: 3кВ, 1мин

Фактор сигурности инструмента: ФС≤10

Температура околине:=-25℃-+40℃

Просечна дневна температура:≤40℃

Висина: ≤3000м
