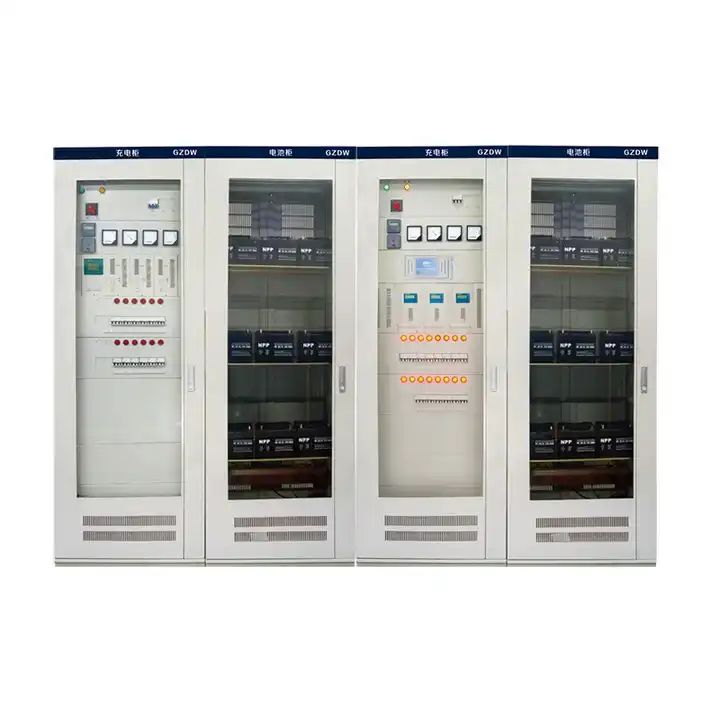

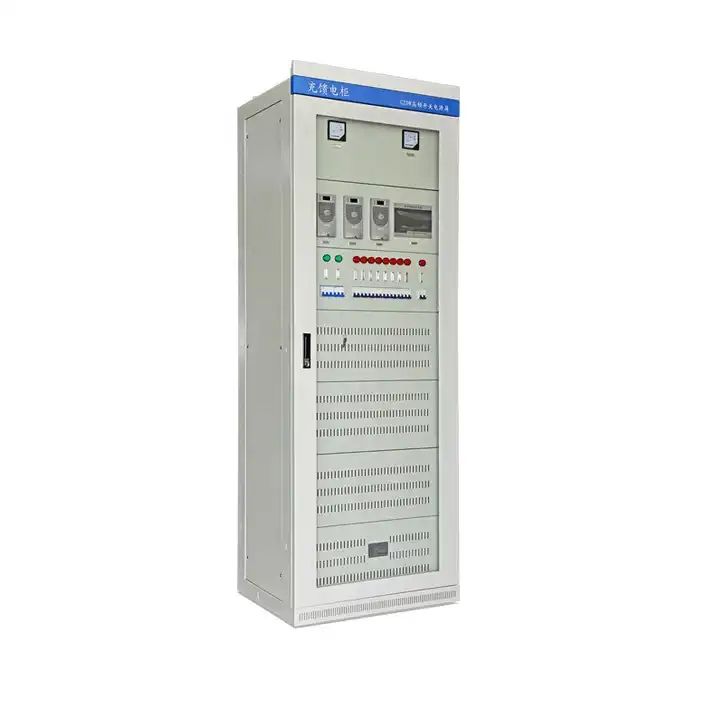

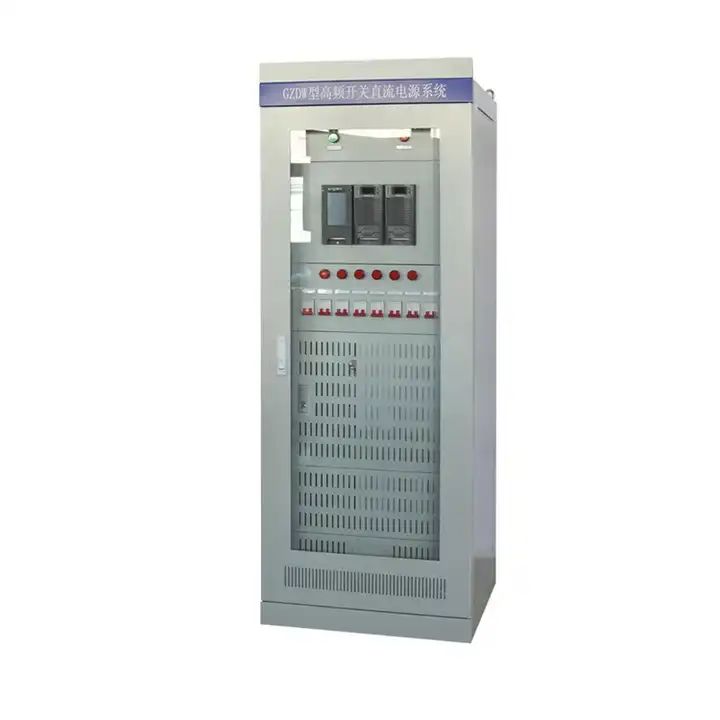

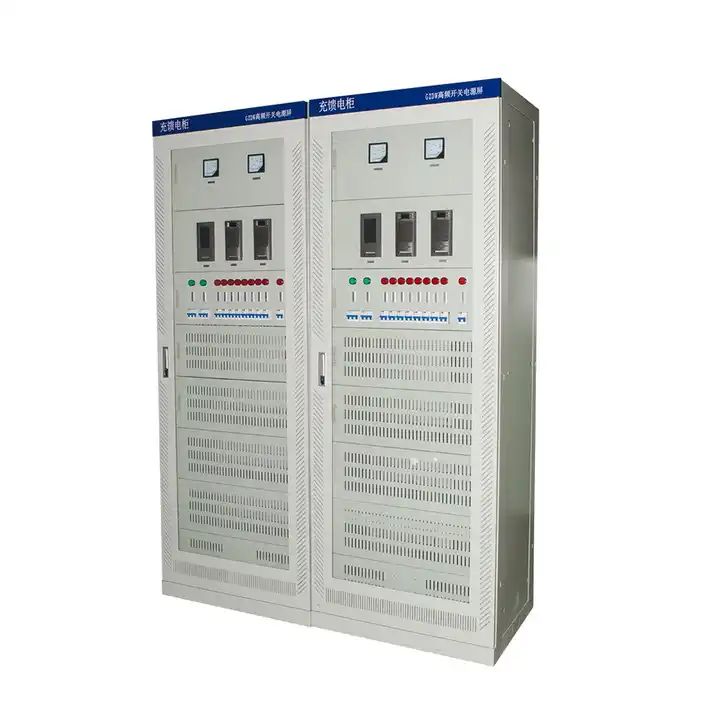

Лугао је ГЗДВ 220В 380В 480А 800А произведен у Кини добављач дистрибутивног ормара за ДЦ излаз.Ова серија ДЦ панела има карактеристике као што су мала величина, висока ефикасност, висок технички индекс, дизајн модула н+1 резервна резерва топлоте, висока поузданост , дизајн модула . Усвојена најновија напредна светска технологија резонантног напона са двоструком петљом за контролу извора напајања са резонантним прекидачем "четири даљинске операције, стандардни РС-485 и РС232 интерфејси обезбеђују аутоматизацију, а друге перформансе се истичу у односу на традиционални извор напајања сличне употребе.

Испуњени стандарди: ГБ/Т 19826-2005 Опште спецификације и безбедносни захтеви за опрему за напајање једносмерном струјом енергетских пројеката. ЈБ/Т 5777-4-2000 Опште спецификације и безбедносни захтеви за опрему за напајање електричном енергијом једносмерне струје. ЈБ/ 8456-1996 Нисконапонски расклопни и управљачки склопови једносмерне струје ДЛ/Т 459-2000 Спецификације ормана за напајање једносмерном струјом у електроенергетском систему. ДЛ/Т 504195 Технички код за пројектовање унутрашње комуникације електране на фосилно гориво

1. Пуни аутоматски пад напона

Може се аутоматски укључити/искључити у складу са напоном за операције затварања, коришћењем уређаја за безстепени пад напона или уређаја за степени пад напона, поуздано и безбедно

2. Централно надгледање и контрола функције

Централни мониторски уређај ординира или контролише радне параметре/статус сваког дела у ДЦ панелу, у међувремену прикупља параметре сваког функционалног модула и отпрема их на хост машину, преноси команду са хост машине. Структура дизајнирана као грађевински блокови, панел може да надгледа улазни напон наизменичног извора, струју, две петље, раде заједно као главни и резервни извор за аутоматско искључивање н/офф. ординирати или контролисати струју и напон контролних сабирница и сабирница за затварање; напон батерије, струја пражњења батерије, параметар изолације, надгледање радног статуса контролног прекидача за затварање, осигурач батерије, детекција изолације за одлазни вод (опција), обилазак батерије (опција), праћење температуре околине

3.Вишестепене заштите

Заштита од пренапона за спречавање улазног пренапона: заштита од пренапона на излазу; заштита од ограничења излазне струје; заштита од кратког споја; заштита модула од шанта; заштита од превисоке температуре, прекомерне струје, све ово може побољшати сигурност и поузданост рада

4. Компензација температуре

Према подацима које је обезбедила фабрика батерија, изаберите центар за компензацију температуре и коефицијент аутоматски подесите напон пуњења, како бисте испунили захтев за пуњење батерије

5. Функција аларма

Након подешавања параметара, може да обавља различите алармне функције, укључујући поднапон контролне сабирнице, поднапон групе батерија, абнормалност изолације, статус прекидача излаза

6.Н+1 дизајн редунданце

Промените количину и капацитет модула извора напајања, да бисте остварили слободну комбинацију излазне шеме панела, како би одговарали различитим капацитетима батерија, од 10Ах-3000Ах. У међувремену, пошто овај дизајн извршава н+ 1 редундантни аранжман када је капацитет мали, још увек може да реализује 1+1 стандби.

7.Цоммуницатион фунцтион

Кроз избор интерфејса, може да промени комуникациони протокол између ЦДТ и МОДБУС. Два комуникациона порта РС-485 и РС-232 која се бирају за четири удаљене операције

8. Одржавање без батерија

Оловна батерија регулисана вентилом, без одржавања, се користи, способна да ради безбедно и безбедно. Није потребно додавати киселину или воду. Паметни контролер може да прелази између просечног и пливајућег пуњења у складу са унапред подешеним

Оперативно окружење

1. Температура амбијенталног ваздуха: -5~+40 и просечна температура не би требало да пређе +35 за 24х.

2. Инсталирајте и користите у затвореном простору. Надморска висина за локацију операције не би требало да прелази 2000М.

3. Релативна влажност не би требало да прелази 50% при максималној температури +40. При нижој температури дозвољена је већа релативна влажност. Пр. 90% на +20. Али с обзиром на температурну промену, могуће је да ће умерена роса произаћи успутно.

4. Градијент инсталације не прелази 5.

5. Инсталирајте на местима без јаких вибрација и удара и на местима која нису довољна да еродирају електричне компоненте.

6. Било који специфични захтев, консултујте се са фабриком.
