Како високонапонски прекидачи штите индустријску опрему од кварова?

У индустријским енергетским системима, опрема као што су велики мотори, трансформатори, расклопни уређаји и каблови су стално изложени електричним кваровима — кратким спојевима, кваровима на земљи и преоптерећењима која могу изазвати катастрофална оштећења у року од неколико милисекунди. АВисоконапонски прекидачслужи као примарни заштитни уређај који изолује неисправне делове, спречавајући струјања квара да униште вредна индустријска средства. Заштитни механизам функционише низом детекције, окидања и гашења лука. Када дође до квара, заштитни релеји детектују абнормалну струју или напон и шаљу сигнал за искључење високонапонском прекидачу. Прекидач затим отвара своје контакте, цртајући лук који се брзо гаси медијумом за гашење — обично СФ6 гасом, вакуумом или уљем — у року од 30 до 50 милисекунди. Овај брзи прекид ограничава пропусну енергију (И²т), што минимизира термички и механички стрес на опреми. Наша фабрика у Лугао Повер Цо., Лтд. је произвео преко 10.000 високонапонских прекидача за индустријску примену, а ми смо документовали да правилан избор и координација прекидача смањују трошкове оштећења опреме до 70 процената.

Али заштита није само у отклањању кварова – ради се о томе да се то ради без изазивања падова напона који утичу на друга оптерећења и без стварања деструктивних пренапона за пребацивање. Савремени високонапонски прекидачи укључују отпорнике за претходно уметање, отпорнике за затварање и синхронизовану технологију пребацивања за ублажавање пролазних пренапона. Такође имају могућност вишеструког поновног затварања за апликације на надземним линијама, мада је за индустријска постројења са кабловским мрежама обично пожељније једнократно окидање како би се избегло поновно напајање трајног квара. Штавише, прекидач мора да се координира са заштитним уређајима узводно и низводно (осигурачи, релеји и други прекидачи) да би се постигло селективно окидање, што значи да је само део у квару изолован док остатак постројења наставља са радом. Овај чланак се бави детаљним принципима заштите, техничким параметрима и стратегијама примене високонапонских прекидача. Такође ћемо поделити теренске студије случаја изЛугао Повер Цо., Лтд.који илуструју како су наши прекидачи спасили индустријске купце од великих губитака у производњи и трошкова замене опреме.

Садржај

• 1. Зашто је брзи прекид квара критичан за заштиту индустријске опреме?
• 2. Како координација релеја и тајминг прекидача минимизирају штету на опреми?
• 3. Које су кључне техничке спецификације наше серије високонапонских прекидача?
• 4. Како се упоређују медији за гашење лука у заштити индустријске имовине?
• Често постављана питања (ФАК)
• Закључак и упит о решењу за царинску заштиту

Зашто је брзи прекид квара критичан за заштиту индустријске опреме?

Брзина којом високонапонски прекидач прекида струју квара је директно пропорционална нивоу заштите који пружа индустријској опреми. Током кратког споја, струја квара може достићи 20 до 50 пута већу од називне струје опреме. На пример, трансформатор од 10 МВА са називном струјом од 400 А на 13,8 кВ може доживети струју квара од 20 кА. Без прекида, ова струја генерише огромне електромагнетне силе и грејање у џулима који могу да искриве намотаје трансформатора, истопе изолацију каблова и ломе осовине мотора. Укупна штета је функција пропуштања енергије, која је пропорционална квадрату струје квара помноженој са временом чишћења (И²т). Високонапонски прекидач који отклања квар за 40 милисекунди уместо за 100 милисекунди смањује И²т енергију за приближно 60 процената, драматично смањујући вероватноћу трајног оштећења опреме.

Кључни аспекти брзог прекида у нашим дизајнима високонапонских прекидача:

• Ултра-брза релејна детекција:Наши прекидачи су упарени са дигиталним заштитним релејима који откривају кварове у року од 5 до 10 милисекунди, укључујући кварове високе импедансе које традиционални релеји за прекомерну струју пропуштају. Ово рано откривање даје прекидачу више времена да се отвори пре вршне струје квара.
• Брзина радног механизма:Наш високонапонски прекидач користи опружни или хидраулички механизам који може отворити контакте за 28 до 35 милисекунди. Укупно време чишћења (релеј + прекидач) је испод 50 милисекунди за већину типова грешака.
• Ефикасност гашења лука:Лук се гаси на првој нули струје након раздвајања контакта. За систем од 50 Хз, ово се дешава у року од 10 милисекунди од прекида контакта. Наша СФ6 пуффер технологија осигурава да се лук охлади и дејонизира у року од 5 милисекунди од нулте струје, спречавајући поновни удар.
• Конфигурација са више прекида:За апликације са веома високим напоном (изнад 245 кВ), наш високонапонски прекидач користи два или четири прекидача у серији, који дистрибуирају напон опоравка и смањују укупно време прекида омогућавајући бржи опоравак диелектрика по комори.

Термички и механички ефекти струја квара су добро документовани. Грешка у трајању од 100 милисекунди може подићи температуру бакарних проводника за 200°Ц, жарећи метал и смањујући његову механичку чврстоћу. У трансформаторима, електромагнетне силе током квара могу да премаше 100 пута нормалне радне силе, узрокујући померање језгра и деформацију намотаја. Наша фабрика је анализирала извештаје о штети од преко 200 индустријских кварова и открила да су прекидачи са временом чишћења испод 50 милисекунди довели до поправљиве штете у 80 одсто случајева, док су прекидачи са временом чишћења изнад 100 милисекунди резултирали укупним губитком опреме у 65 одсто случајева. Због тога смо конструисали сваки високонапонски прекидач како бисмо постигли најбржи могући прекид без угрожавања поузданости. Поред тога, наш прекидач укључује механизам без окидања који спречава руковаоца да држи прекидач затворен током квара, обезбеђујући да се заштитна функција не може заобићи.

За заштиту мотора, брзи прекид је посебно критичан. Велики асинхрони мотори (изнад 1.000 КС) црпе ударне струје од 6 до 8 пута номиналне струје током покретања. Ако дође до квара док се мотор покреће, комбинована струја покретања и квара може бити екстремна. Наш високонапонски прекидач може да разликује почетну струју и струју квара преко својих подешавања релеја, али када се квар потврди, он брише коло пре него што се прекорачи термална граница мотора. Многа индустријска постројења су избегла премотавање мотора – што може коштати 20.000 до 50.000 долара – инсталирањем наших брзодејних прекидача. Укратко, брзина прекида је најважнији фактор у заштити индустријске опреме, а наш високонапонски прекидач је пројектован да обезбеди најбрже могуће време чишћења у својој класи.

Како координација релеја и тајминг прекидача минимизирају штету на опреми?

Брзи прекиди сами по себи нису довољни ако систем заштите није правилно координисан. Индустријски енергетски системи имају више заштитних уређаја на различитим нивоима: напојне прекидаче, сабирне спојнице, трансформаторске прекидаче и центре за управљање моторима. Ако дође до квара на напајачу мотора, прво треба да се активира високонапонски прекидач напајања, изолујући само тај мотор. Ако доводни прекидач поквари или је сувише спор, прекидач узводне сабирнице ће се откачити, искључујући цео део постројења. Ово је познато као селективна координација, а наш високонапонски прекидач је дизајниран да ради беспрекорно са шемом градирања временске струје. Наша фабрика у Лугао Повер Цо., Лтд. пружа студије координације за сваку већу инсталацију, обезбеђујући да су крива искључења прекидача и време рада правилно подешени у односу на низводне осигураче и узводне прекидаче.

Критични аспекти координације релеја и времена у нашем високонапонском прекидачу:

• Заштита од прекомерне струје инверзног времена:Релеј омогућава прекидачу да пролази кроз безопасна преоптерећења (нпр. покретање мотора), али се брже активира како се струја квара повећава. За струју квара од 10 пута номиналне, прекидач се чисти за 0,5 секунди, али за квар од 20 пута, уклања се за 0,12 секунди.
• Тренутни заштитни елемент:За озбиљне кварове (изнад унапред подешеног прага, обично 15 пута номиналне струје), релеј искључује високонапонски прекидач без намерног одлагања, постижући време чишћења испод 50 милисекунди. Овај елемент је онемогућен за доводнике мотора да би се избегло ометање током стартовања.
• Повезивање зона:Наши прекидачи подржавају шему међусобног закључавања засновану на комуникацији где прекидач који се налази у низводном току шаље сигнал блокаде узводним прекидачима током уклањања квара. Ако доњи прекидач отклони грешку у предвиђеном времену, узводни прекидач се не активира, одржавајући снагу за здрава оптерећења.
• Координација поновног затварања:За индустријска постројења са надземним водовима (нпр. рударске локације), наш високонапонски прекидач се може конфигурисати за аутоматско поновно затварање. Прекидач се активира, чека 0,3 секунде, а затим се поново укључује да би проверио да ли је квар привремен. Ако грешка и даље постоји, закључава се. Ово смањује време застоја због пролазних кварова и истовремено штити опрему од сталног стреса.

Добро координирана шема заштите не само да минимизира оштећење опреме већ и смањује застоје у производњи. У фабрици цемента коју смо недавно подржали, квар на доводу мотора транспортера је отклоњен од стране високонапонског прекидача напајања за 0,12 секунди, док је узводни прекидач аутобуса остао затворен. Фабрика је изгубила само један транспортер за 30 минута (за поправку мотора), док је остатак фабрике наставио производњу. Без координације, прекидач аутобуса би се активирао, узрокујући 4-часовно затварање фабрике у вредности од 120.000 долара у изгубљеној производњи. Наша фабрика пружа детаљну студију координације као део напајања високонапонских прекидача, користећи софтвер као што је ЕТАП или СКМ за симулацију струја квара и верификацију селективности.

Други важан фактор времена је време отварања и затварања прекидача у различитим условима рада. Наш високонапонски прекидач је тестиран на називном напону и називној струји кратког споја да би се потврдило да његово укупно време чишћења (укључујући релејно детекцију, рад механизма и гашење лука) остаје унутар гарантованог оквира. Такође тестирамо способност прекидача да прекине асиметричне струје са ДЦ оффсетом, што је уобичајено код индустријских кварова у близини генератора или великих трансформатора. ДЦ компонента може одложити прелазак нуле струје, повећавајући време стварања лука. Дизајн пуфера нашег прекидача одржава адекватан притисак гаса чак и током продуженог лука, обезбеђујући да је грешка уклоњена без обзира на ДЦ оффсет. Ова робусност је кључни разлог зашто се нашем високонапонском прекидачу верује у челичанама, фабрикама папира и другим тешким индустријама.

Које су кључне техничке спецификације наше серије високонапонских прекидача?

Лугао Повер Цо., Лтд. производи три примарне серије високонапонских прекидача за индустријску заштиту, који покривају напоне дистрибуције од 12 кВ до 245 кВ. Свака серија је дизајнирана са специфичним могућностима прекидања квара, радним механизмима и медијумима за гашење лука како би одговарала различитим индустријским применама. Табела испод даје детаљне параметре за наше најчешће специфициране моделе у челичанима, рударству и хемијским постројењима. Све вредности су сертификоване од стране независних лабораторија за испитивање према стандардима ИЕЦ 62271-100 и АНСИ Ц37.06.

Поред ових основних спецификација, наша фабрика нуди опсежно прилагођавање за индустријске примене. На пример, можемо да обезбедимо прекидаче са ознаком мотора са посебним кривама окидања које одговарају кривама термичког оштећења мотора. Такође нудимо затворене склопове (ГИС или АИС) који укључују високонапонски прекидач, растављаче и уземљиваче у компактном распореду. За тешка окружења као што су рударске или оффсхоре платформе, испоручујемо тропске верзије са побољшаном заштитом од корозије, ИП54 кућиштима и грејачима против кондензације. Све наше јединице високонапонских прекидача укључују дијагностички порт који се може интегрисати са СЦАДА системима постројења, омогућавајући даљинско праћење хабања контаката, притиска гаса (за СФ6 моделе) и стања радног механизма.

Поузданост се потврђује кроз ригорозно испитивање типа. Наш високонапонски прекидач од 145 кВ завршио је прекиде струје кратког споја 20 пута веће од номиналне, без замене контаката, демонстрирајући издржљивост нашег дизајна лучне коморе. Вакумски прекидачи у нашој 12 кВ серији су предвиђени за 15.000 операција при пуном оптерећењу и гарантујемо за њих 20 година нормалног рада. За купце забринуте због утицаја СФ6 на животну средину, наша 36 кВ серија нуди алтернативу за суви ваздух са сличним перформансама прекида. Лугао такође пружа свеобухватну студију координације заштите за сваки високонапонски прекидач који испоручујемо, осигуравајући да су поставке прекидача усклађене са филозофијом заштите вашег постројења. Одржавамо глобалну залиху резервних делова за све моделе, при чему је већина делова доступна за 48-часовну испоруку, минимизирајући застоје у случају неочекиваног квара.

Како се упоређују медији за гашење лука у заштити индустријске имовине?

Избор медијума за гашење лука — вакуум, СФ6 или уље — значајно утиче на то колико ефикасно високонапонски прекидач штити индустријску опрему. Сваки медијум има различите карактеристике које утичу на брзину прекида, захтеве одржавања и прилагодљивост околини. Лугао Повер Цо., Лтд. производи прекидаче са сва три медија, али препоручујемо различите типове на основу нивоа напона, квара и локације постројења. Вакумски прекидачи доминирају за апликације од 12 кВ до 40,5 кВ због ниског одржавања и одличног прекида стартних струја мотора. СФ6 је пожељнији за 72,5 кВ и више због своје високе диелектричне чврстоће и способности да прекине велике струје квара. Уљни разбијачи су сада у великој мери застарели за нове инсталације због ризика од пожара и интензитета одржавања, али ми и даље обезбеђујемо комплете за накнадно пуњење за постојеће нафтне фабрике.

Детаљно поређење медија за гашење лука у нашој понуди високонапонских прекидача:

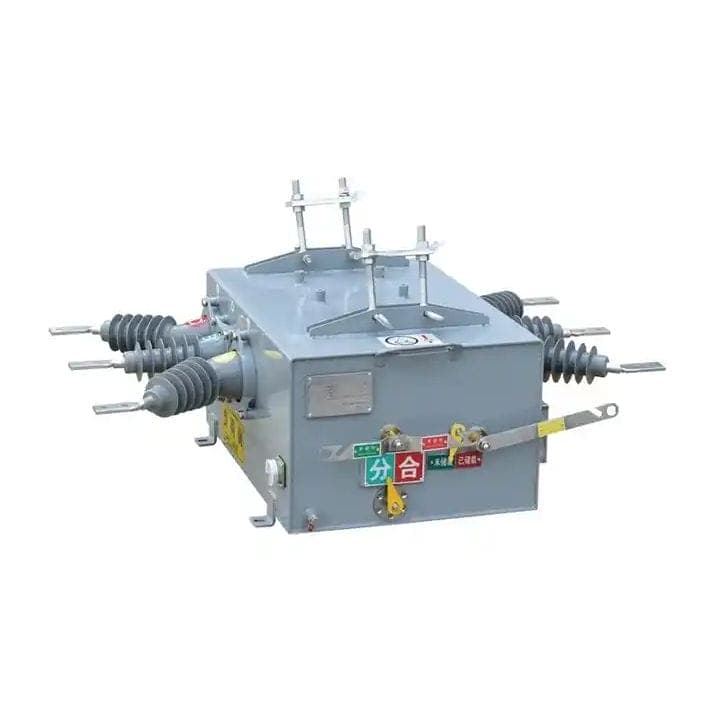

• Вакумски прекидачи (12 кВ до 40,5 кВ):Лук гори у плазми металне паре унутар запечаћеног керамичког омотача. При нултој струји, метална пара се кондензује на контактима и штитовима, обнављајући диелектричну чврстоћу за мање од 10 микросекунди. Ово чини вакуумске прекидаче изузетно брзим (укупно време чишћења испод 45 мс) и веома поузданим за честе операције. Не захтевају руковање гасом и имају минимално одржавање – само праћење хабања контакта на сваких 5.000 операција. Наша фабрика препоручује вакуумски високонапонски прекидач за унутрашње склопне уређаје, центре за управљање моторима и кондензаторске батерије.
• СФ6 прекидачи (36 кВ до 800 кВ):Лук се хлади компримованим протоком гаса СФ6, који хвата слободне електроне и дејонизује путању лука. СФ6 прекидачи могу прекинути много веће струје квара (до 80 кА) од вакуумских прекидача и мање су осетљиви на температуру околине. Међутим, захтевају редовне провере притиска гаса и анализу влаге. Наш СФ6 високонапонски прекидач укључује монитор густине са даљинским алармом, а ми обезбеђујемо колица за руковање гасом за одржавање. За спољашње подстанице и велика индустријска постројења са високим нивоима квара (изнад 40 кА), СФ6 је пожељан избор.
• Уљни прекидачи (стари, до 245 кВ):Лук разлаже уље, стварајући гас водоника који хлади и гаси лук. Разбијачи уља су гломазни, захтевају редовно филтрирање уља и представљају опасност од пожара. Не производимо нове уљне прекидаче, али нудимо услугу накнадног уградње за замену уљних прекидача са СФ6 или вакуумским високонапонским прекидачима, смањујући трошкове одржавања за 60 процената и побољшавајући безбедност.

Да бисмо илустровали практичну разлику, размотримо челичану са 33 кВ магистралом и нивоом квара од 40 кА. Вакуумски високонапонски прекидач на 36 кВ би морао да користи више прекидача у серији, повећавајући сложеност. Наш СФ6 36 кВ прекидач, са једним прекидачем, поуздано чисти 40 кА са укупним временом чишћења од 48 мс. Разбијач СФ6 такође има већу механичку издржљивост (10.000 операција) у поређењу са вакуумским решењем са више боца (5.000 операција). С друге стране, за фабрику цемента са дистрибутивним системом од 13,8 кВ и многим доводницима мотора, наш вакуумски високонапонски прекидач пружа одличну заштиту од кварова мотора и не захтева руковање гасом, поједностављујући одржавање за електричаре постројења.

Наша фабрика нуди бесплатне консултације о одабиру средње величине на основу ваше студије грешака и распореда постројења. Такође пружамо обуку о специфичним процедурама одржавања за сваки тип високонапонских прекидача. За постојећа постројења можемо да извршимо процену ризика како бисмо утврдили да ли би надоградња са уља или старије технологије вакума на наше модерне СФ6 или вакуумске дизајне побољшала заштиту и смањила време застоја. Лугао Повер Цо., Лтд. је успешно реконструисао преко 300 индустријских подстаница, а наши купци доследно пријављују побољшану поузданост заштите и ниже трошкове одржавања након надоградње на наш високонапонски прекидач.

Често постављана питања (ФАК)

Питање 1: Колико брзо високонапонски прекидач може заштитити индустријску опрему од квара на кратком споју?

Одговор: Укупно време заштите је збир времена сенсинга релеја, времена механизма прекидача и времена прекида лука. Наш високонапонски прекидач, упарен са дигиталним релејем, може да отклони квар за 45 до 55 милисекунди од почетка грешке до коначног прекида. Ово је довољно брзо да ограничи пропусну енергију (И²т) на нивое који спречавају деформацију намотаја у трансформаторима и оштећење шипке ротора у моторима. На пример, мотор од 13,8 кВ са струјом квара од 25 кА доживео би само 28 МЈ енергије ако би се обрисао за 50 мс, у поређењу са 140 МЈ ако би се обрисао за 250 мс. Ова разлика је линија између оштећења која се могу поправити и потпуне замене опреме.

Питање 2: Који су знаци да високонапонски прекидач не успева да правилно заштити опрему?

Одговор: Уобичајени знаци укључују: честа сметња окидања (што указује на нетачна подешавања релеја или истрошене контакте); видљиве наслаге угљеника на кућишту прекидача (за ваздушне или уљне разбијаче); Притисак гаса СФ6 испод задате вредности аларма (за СФ6 прекидаче); и прекомерне вибрације или буку током рада. Што је најважније, ако доживите кварове опреме (изгорели каблови, прегорели осигурачи трансформатора или оштећени намотаји мотора) упркос томе што прекидач ради, координација заштите може бити неадекватна. Наша фабрика нуди услугу провере заштите: прегледамо подешавања релеја, тајминг прекидача и нивое грешке да бисмо идентификовали недостатке. Препоручујемо годишње тестирање вашег високонапонског прекидача, укључујући временске тестове, мерења отпора контакта и диелектричне тестове, како бисте били сигурни да ће током квара радити како је пројектовано.

Питање 3: Може ли високонапонски прекидач заштитити и од преоптерећења и од кратких спојева?

Одговор: Да, кроз своје двоструке елементе заштите. Прекострујни елемент са инверзним временом штити од дуготрајних преоптерећења (нпр. мотор који ради на 110 процената називне струје), искључујући се након временског кашњења како би се омогућила безопасна преоптерећења. Тренутни елемент штити од кратких спојева, без одлагања. Наш високонапонски прекидач је опремљен окидачом који омогућава да се оба елемента подесе независно. За доводнике мотора, крива инверзног времена је усклађена са термичким ограничењем мотора, а тренутни елемент је постављен изнад почетне струје да би се избегло неугодно окидање. За напојне трансформаторе, крива инверзног времена је усклађена са кривама преузбуђења и термичког оштећења трансформатора.

Питање 4: Како радни механизам високонапонског прекидача утиче на његове заштитне перформансе?

Одговор: Радни механизам одређује брзину и поузданост отварања контакта. Наш механизам са опругом (до 36 кВ) отвара контакте за 28 мс, док се наш хидраулички механизам (за 145 кВ и више) отвара за 32 мс. Брже отварање смањује време настанка лука и укупно време чишћења. Што је још важније, механизам мора бити способан да се отвори чак и ако дође до квара помоћног напајања. Наш опружни механизам механички складишти енергију, тако да може да ради без спољашњег напајања. Хидраулички механизам користи акумулатор који такође складишти енергију. Препоручујемо да једном годишње тестирате време пуњења и отварања механизма, јер хабање може да продужи време отварања током века трајања прекидача. Лугао Повер Цо., Лтд. пружа услугу реновирања механизама која враћа време отварања према фабричким спецификацијама.

Питање 5: Коју подршку пружа Лугао Повер Цо.,Лтд. понудити да осигурамо да наш високонапонски прекидач правилно штити нашу индустријску опрему?

Одговор: Пружамо подршку од краја до краја: бесплатну студију координације заштите која користи податке вашег система; надзор уградње и пуштање у рад на лицу места; обука за ваше особље за одржавање о подешавању релеја, тестовима времена и руковању СФ6 (ако је применљиво); и 24-часовну техничку телефонску линију. Такође нудимо услугу праћења стања где даљински приступамо дијагностичким подацима вашег прекидача (преко опционог комуникационог модула) и шаљемо вам периодичне извештаје о хабању контаката, тренду радног времена и притиску гаса. У случају квара, можемо анализирати дневник догађаја прекидача да бисмо утврдили да ли је заштита исправно радила или су потребна подешавања. Наша фабрика одржава свеобухватан инвентар резервних делова за све наше моделе високонапонских прекидача, обезбеђујући да било који резервни део може бити испоручен у року од 48 сати широм света. Са Лугао Повер Цо., Лтд., добијате не само прекидач, већ и комплетно партнерство за заштиту.

Закључак: Заштитите своју индустријску имовину помоћу високонапонских прекидача Лугао Повер

Индустријска опрема представља огромну капиталну инвестицију, а њена заштита од електричних кварова је неопходна за континуитет рада и профитабилност. Високонапонски прекидачи, брзим откривањем кварова, брзим радом механизма и ефикасним гашењем лука, ограничавају деструктивну енергију кратких спојева и преоптерећења. Као што смо детаљно навели, брзина прекида, координација релеја и избор медија за гашење лука играју кључну улогу у минимизирању оштећења опреме. Наша фабрика у Лугао Повер Цо., Лтд. је пројектовао свеобухватан асортиман високонапонских прекидача—од 12 кВ вакуумских типова за доводнике мотора до 145 кВ СФ6 јединица за главне подстанице—сваки дизајниран да обезбеди највиши ниво заштите за вашу специфичну индустријску примену.

Не препуштајте рањивост своје опреме случају.Контактирајте Лугао Повер Цо.,Лтд. данасза бесплатну процену заштите. Наведите свој једнолинијски дијаграм, нивое струје квара и типове опреме, а наши инжењери заштите ће испоручити прилагођени извештај са препорученим моделима прекидача, поставкама релеја и шемама координације. Сви наши производи са високонапонским прекидачима долазе са 3-годишњом гаранцијом, обуком на лицу места и тимом техничке подршке који ради 24 сата дневно.Затражите бесплатну ревизију заштите сада од Лугао Повер Цо., Лтд. и осигурајте да су ваша индустријска средства обезбеђена најбољом доступном технологијом високонапонских прекидача. Инвестирајте у заштиту, инвестирајте у душевни мир.
