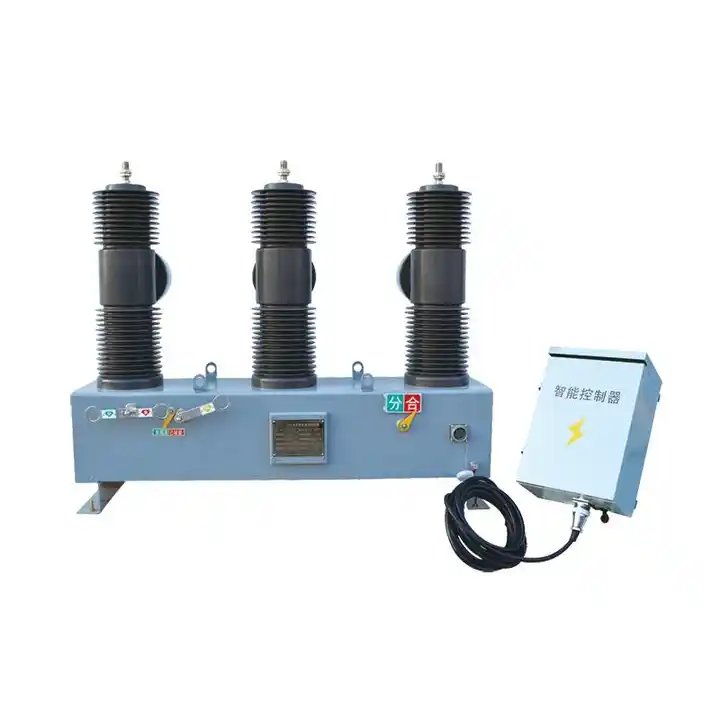

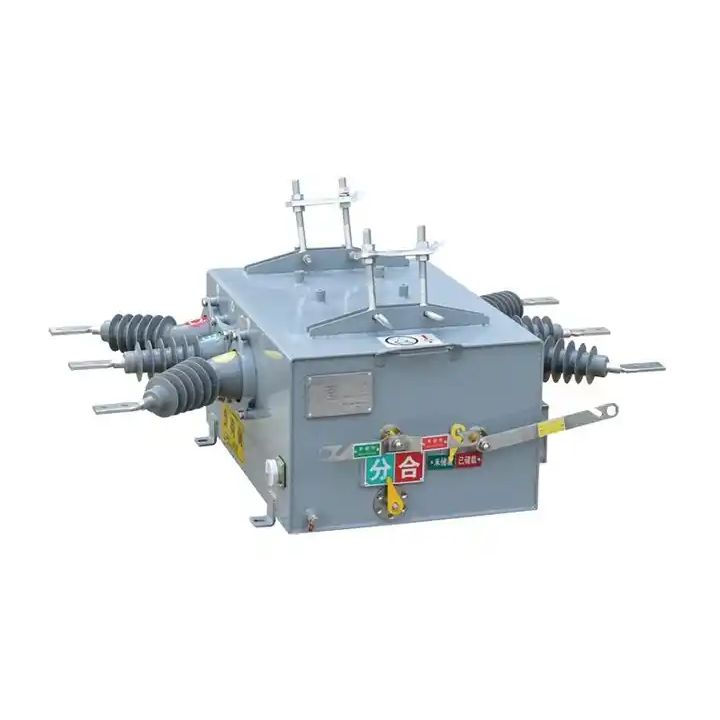

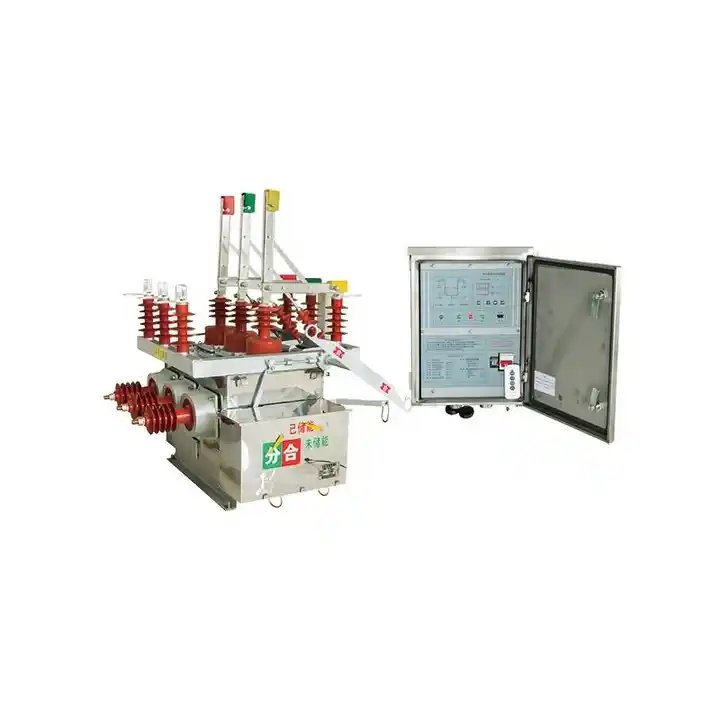

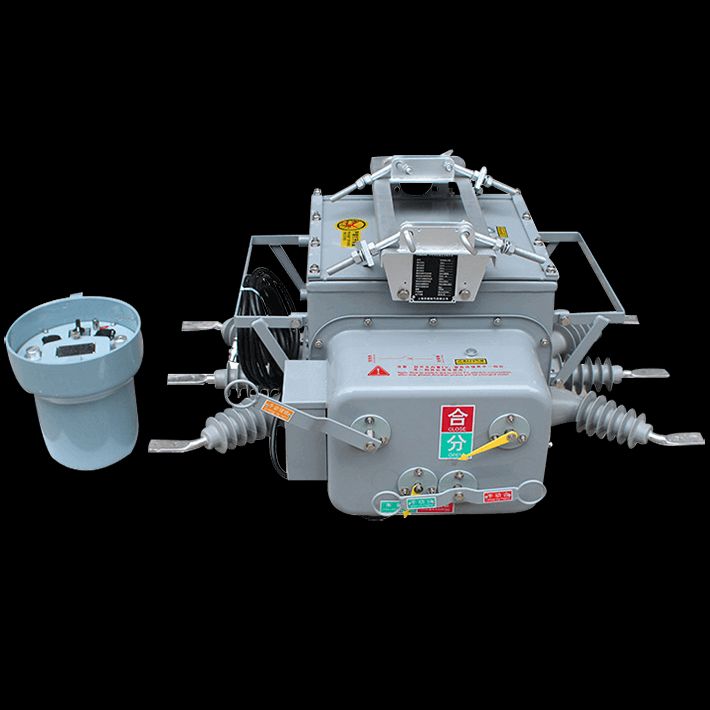

Вакуумски прекидач високог напона на спољној колони

ЛиуГао поносно води као посвећен произвођач вакуумских прекидача на отвореном, представљајући спољни високонапонски електрични вакумски прекидач – примерну иновацију. Овај мултифункционални интелигентни уређај неприметно интегрише могућности вакуумског прекидача, вакумског прекидача оптерећења и рецлозер-а есенцијални прекидачи у једном. Примарна конфигурација се састоји од вакуумског прекидача, ЦХ-40 контролера и екстерног напонског трансформатора. Пре свега, у билатералном ПТ, доступна је прстенаста мрежа аутоматизације дистрибуције, која нуди побољшану флексибилност и функционалност. Изаберите ЛиуГао за револуционарна решења који редефинишу стандарде спољних вакуумских прекидача, спајајући свестраност и интелигенцију у једном уређају.

Пошаљи упит

Опис производа

Лиугао је добављач вакуумских прекидача на отвореном. Наш спољни вакуумски прекидач се широко користи у 10кВ, 13кВ градској, руралној мрежи за електроенергетску мрежу за искључивање прекидача, контактних прекидача и аутоматских прекидача, који могу применити оптерећење линије за распоређивање прстена . Може се користити као гранични прекидач (обично познат као ватцхдог) у разводној линији напајања, који се користи као рецлосерс и секционизатори у мрежама надземне дистрибуције напајања. Вакуумски прекидач на отвореном долази са обрасцима даљинског управљања, заштитним и контролним функцијама и комуникацијским могућностима. Обезбеђује поуздану детекцију и процену, детекцију струје нулте секвенце на нивоу мА и струју кратког споја између фаза, реализујући аутоматско уклањање једнофазних кварова уземљења и кварова кратког споја фаза-фаза. Главни прекидач је вакуумски лук, а изолација прихвата мешани гас СФ6, Н2. Кућиште представља Јапан, Немачку, Француску гасну заптивку, технологију изолационог система отпорну на експлозију, обезбеђујући свеукупно одличне перформансе заптивања. Унутра је напуњен мешаним гасом СФ6, Н2, који не цури и на њега не утиче спољашње окружење. Механизам за рад са опругом, са дизајном минијатуризације и оптимизације перформанси, повећава поузданост деловања далеко од традиционалних механизама са опругама.

Радно окружење спољног високонапонског електричног вакуумског прекидача

1. Температура амбијенталног ваздуха: -5~+40 и просечна температура не би требало да пређе +35 за 24х.

2. Инсталирајте и користите у затвореном простору. Надморска висина за локацију операције не би требало да прелази 2000М.

3. Релативна влажност не би требало да прелази 50% при максималној температури +40. При нижој температури дозвољена је већа релативна влажност. Пр. 90% на +20. Али с обзиром на температурну промену, могуће је да ће умерена роса произаћи успутно.

4. Градијент инсталације не прелази 5.

5. Инсталирајте на местима без јаких вибрација и удара и на местима која нису довољна да еродирају електричне компоненте.

6. Било који специфични захтев, консултујте се са фабриком.

Карактеристике електричног вакуумског прекидача високог напона спољне колоне

Свеобухватан скуп типских тестова осигурава поузданост и усклађеност прекидача.

Направљен од хидрофобне епоксидне смоле, осигуравајући сигурност и еколошку прихватљивост.

Опремљен високопоузданим вакуумским прекидачем за ефикасне перформансе.

Садржи ручни или електрични механизам за управљање опругом, осигуравајући дуг електрични и механички век.

Укључује електронске струјно/напонске трансформаторе са високом прецизношћу за прецизна мерења.

Користи дигитални пренос сигнала са могућностима против ометања за поуздану комуникацију.

Разноврсна функционалност, способна да служи као рецлосер и сегментер.

Нуди тростепену струјну заштиту и подржава вишеструке режиме аутоматизације фидера.

Поседује снажно заптивање, обезбеђујући поуздан рад у различитим условима животне средине као што су влажност, висока хладноћа, висока сува топлота и високо загађење.

У складу са стандардима Е2, М2, Ц2 за вањске вакуумске прекидаче, осигуравајући висококвалитетне перформансе.

Спецификација електричног вакуумског прекидача високог напона на спољној колони

Елецтриц Параметер
Модел	ЗВ20-12Ф、ЗВ20-12、ЗВ20-12Г
Параметар	Јединица	Валуе
Напон	кВ	12
Називна фреквенција	Хз	50
Номинална струја	A	630、1000、1250
Називна струја прекида кратког споја	кА	20、25
Називна вршна отпорна струја (врх)	кА	50, 63
Називна краткотрајна отпорна струја (4с)	кА	20、25
Називна струја кратког споја (вршна вредност)	кА	50、63
Механички живот	пута	10000
Називна струјна времена прекида	пута	10000
Називна времена прекида струје кратког споја	пута	30
Главни механички параметри
Параметар	Јединица	Валуе
Издржљиви напон фреквенције напајања (1мин): фаза-фаза, уземљење/лом	кВ	42/48
Издржљиви напон муње (вршна вредност) од фазе до фазе, уземљења/лома	кВ	75/85
Издржљиви напон секундарног кола 1мин фреквенције снаге	кВ	2
Нето тежина	кг	≤140 (са растављачем ≤170)
Размак контаката	мм	9±0,5
Вицтори Овертравел	мм	3±0,5
Брзина отварања	Госпођа	1,2+0,2
брзина затварања	Госпођа	0,6±0,2
Време затварања контакта	Госпођа	≤2
Удаљеност центра фазе	мм	135±1,5
Растојање спољне изолације живог ваздуха	мм	240±2
Спољни однос пузања	цм/кВ	3.8
Спољни однос пузања	цм/кВ	≤2
Трофазно отварање није периодично	Госпођа	≤2
Отпор проводног кола сваке фазе	Q	≤150 (са растављачем ≤200)
Време затварања	Госпођа	≤45
Радно време	Госпођа	≤45
Удаљеност изолације прелома	мм	≥190
Положај контактног ножа за само затварање је искривљен	мм	≤2
Ручно отварање и затварање обртног момента	Н.м	≤150
Називна снага мотора за складиштење енергије	w	> 40
Називни напон мотора за складиштење енергије	V	АЦ220
Називни радни напон затварања	V	АЦ220
Максимални/минимални радни напон затварања	V	АЦ264/143
Називни радни напон отварања	V	АЦ220
Максимални/минимални радни напон отварања	V	АЦ264/143
Максимални/минимални напон мотора	V	АЦ242/187
Називни притисак СФ6 гаса (манометарски притисак)	МПа	“0”
