СМ6 СФ6 Гасом изоловани компактни РМУ метални склопни уређај

ЛГСМ6 СФ6 гасом изолован компактни РМУ метални склопни уређај користи СФ6 гас као изолациони медијум, нудећи предности као што су компактна структура, рад без одржавања и висока поузданост. Лугао поседује напредну технологију истраживања и развоја и потпуно аутоматизоване производне линије, обезбеђујући висок квалитет производа. ЛГСМ6 се извози у југоисточну Азију, Европу и друге регионе, са годишњом продајом која прелази 5.000 јединица. Одржава се довољан инвентар да би се подржала брза испорука.

Пошаљи упит

Опис производа

СМ6 СФ6 гасом изолован компактни РМУ метални склопни уређај је овај расклопни уређај, знате, компактни РМУ који је изолован гасом СФ6 и металом ограђен. Његова врста новијег типа који користи СФ6 прекидач за оптерећење као главни део за пребацивање. Унутра, он затвара важне ствари као што су прекидач, прекидач оптерећења и растављач, све у кутији од нерђајућег челика напуњеној тим СФ6 гасом. Ово подешавање омогућава да ради поуздано и штити људе, плус уопште му није потребно одржавање. То је један од бољих делова у вези са тим. Можете одабрати прошириве сабирнице са њим, што вам омогућава да комбинујете ствари како год желите за пуну модуларност. Те сабирнице се проширују, али остају безбедно изоловане и заштићене. Мале су величине, флексибилно раде, имају добро повезивање тако да ништа не пође по злу, а њихово инсталирање је прилично једноставно. Све у свему, помаже у уштеди пуно простора на местима као што су дистрибутивне просторије или трансформаторске подстанице. Одговара различитим ситуацијама и потребама корисника.

Главни технички параметри

бр.	Ставка		Јединица	Параметерс
1	Називни напон		кВ	12	24	36	40.5
2	Називна струја		A	630/1250
3	Називна фреквенција		Хз	50/60
4	Издржљиви напон фреквенције снаге 1 минута	Укупна вредност	кВ	42	55	80	95
		Преломна тачка		48	65	95	110
5	Издржљиви напон импулса грома	Укупна вредност	кВ	75	125/150	170	95
		Преломна тачка		85	150/160	185	215
6	Називна краткотрајна отпорна струја	Маин Цирцуит	кА	25/2с
		Уземљење		25/2с
7	Називна вршна отпорна струја		кА	63			50
8	Називна струја преноса		A	1300~1700
9	Називна струја затварања оптерећења		A	630
10	Називна струја прекида за пуњење кабла		A	50/10
11	Неоптерећена струја прекида трансформатора		A	20
12	Прекидна струја квара за пуњење кабла		A	100			80
13	Називна струја прекида кратког споја		кА	20
14	Називна струја затварања кратког споја		кА	63			50
15	Заштитна класа			ИП3Кс
16	Лоад Свитцх Лифе		Време	5000
17	Животни век прекидача за уземљење		Време	5000

Типичан дијаграм шеме:

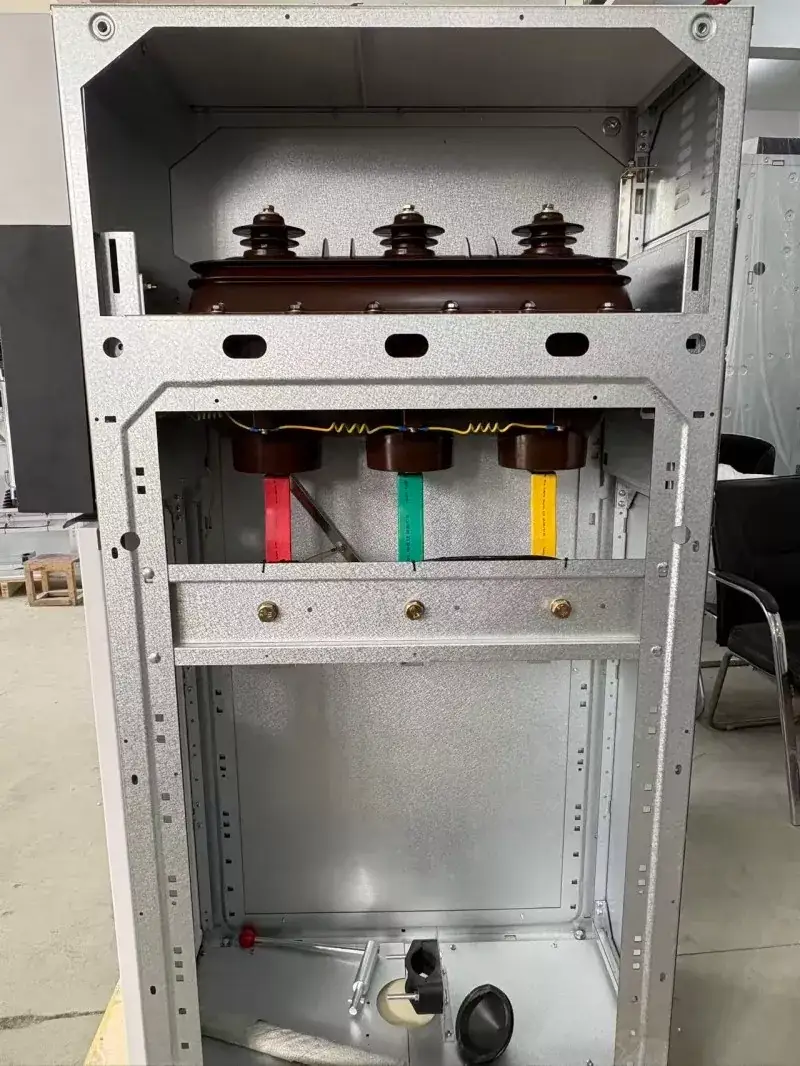

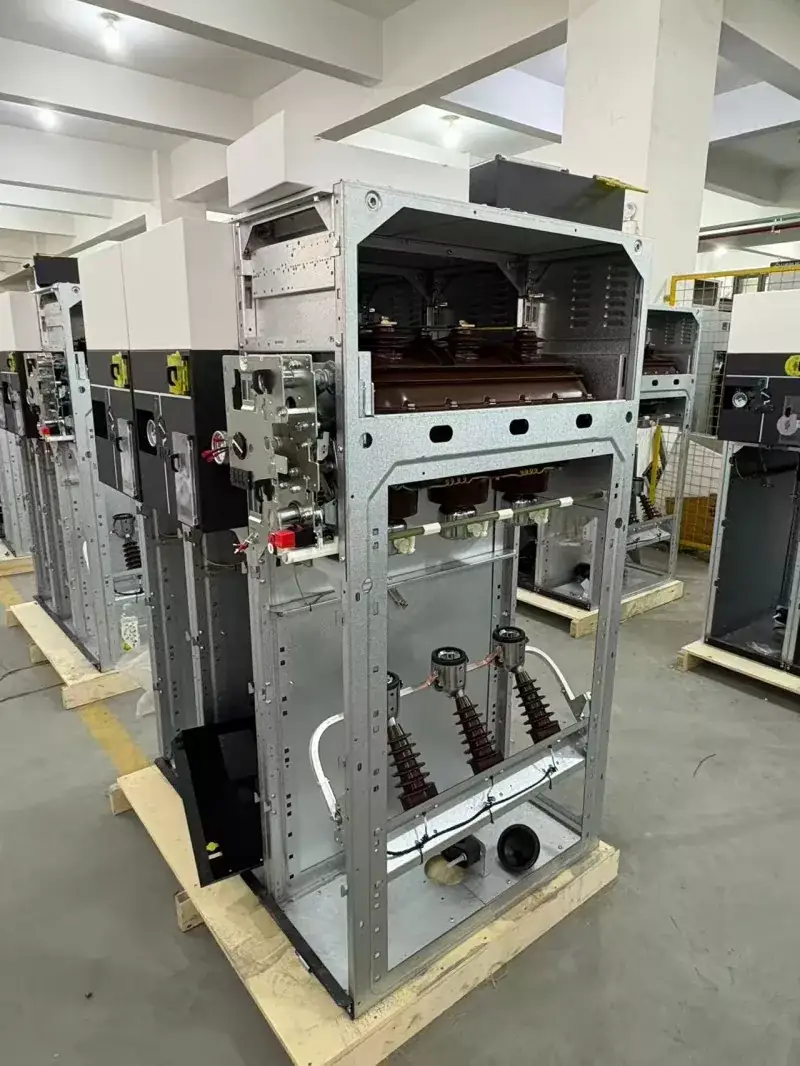

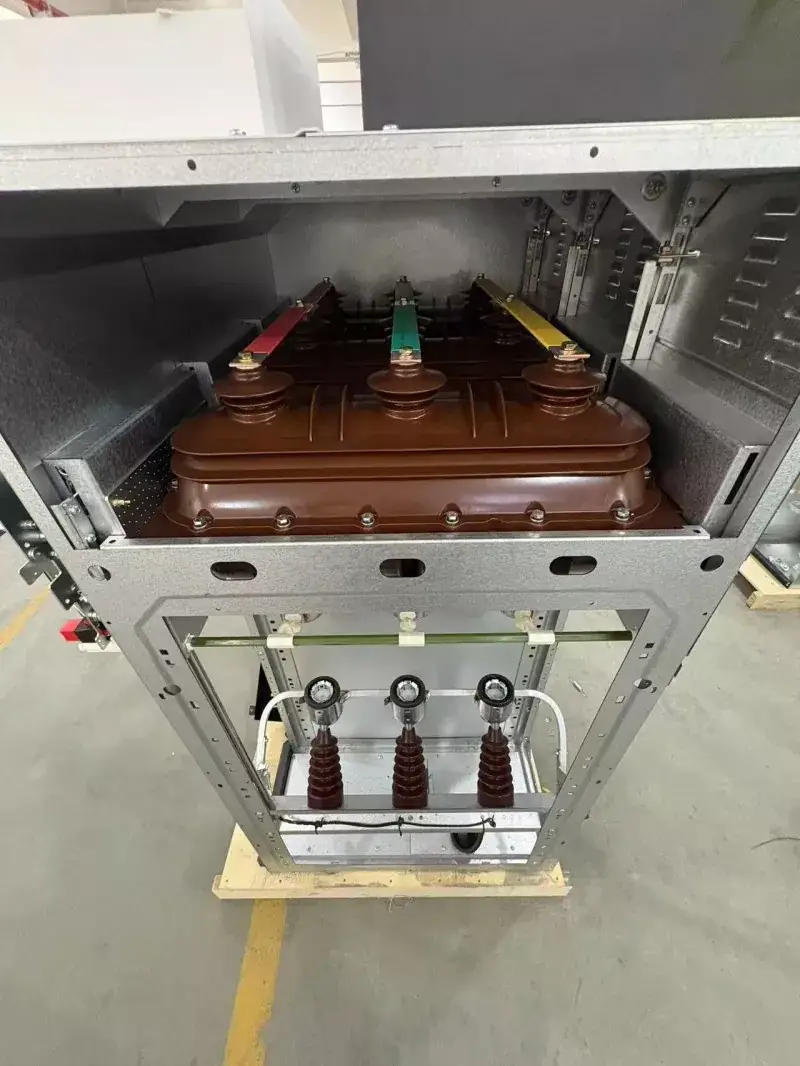

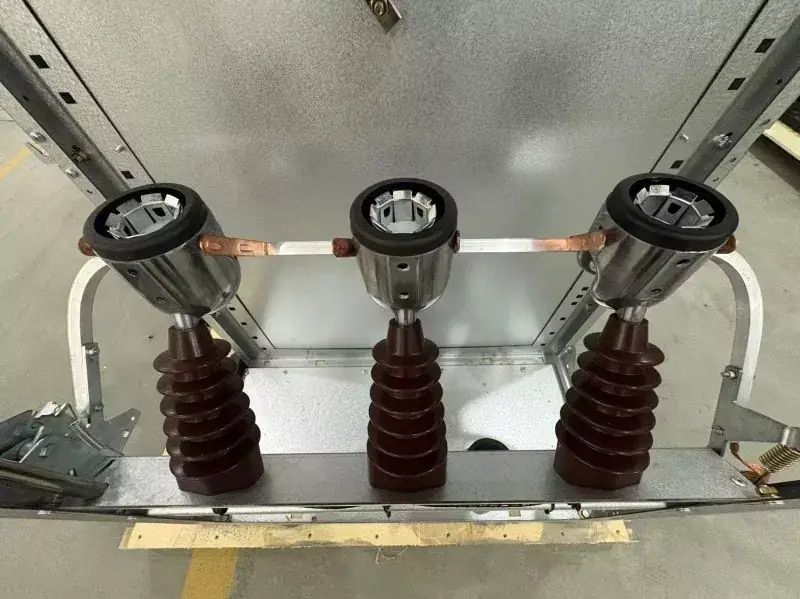

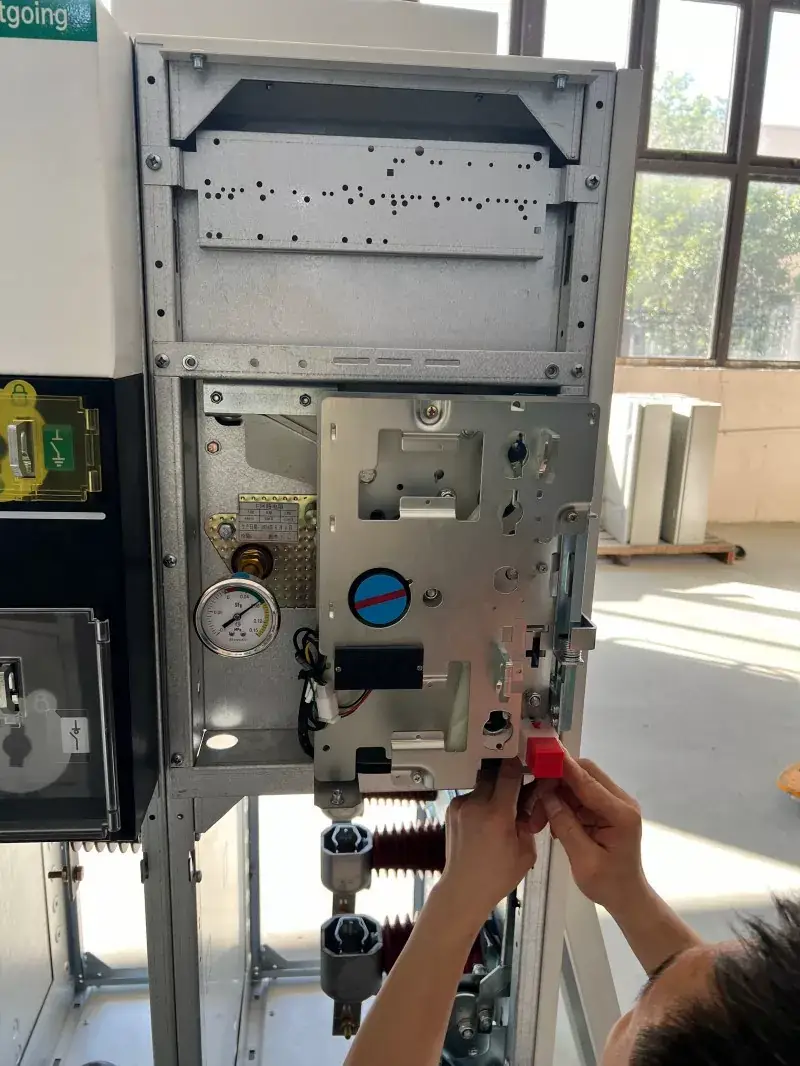

Фабричко снимање:

Зашто одабрати ЛГСМ6 РМУ

1. Потпуно запечаћени дизајн: гасна комора СМ6 СФ6 гасом изолованог компактног РМУ металног склопног уређаја је ласерски заварена како би се обезбедиле поуздане перформансе заптивања. Користећи одличну изолацију и својства гаса СФ6 за гашење лука, изолациона растојања фаза-фаза и фаза-земља су значајно скраћена, а низак притисак гаса чини га неосетљивим на промене температуре.

2. Дизајн прекидача са три положаја: Овај прекидач за оптерећење/искључивање интегрише три положаја: затворен, отворен и уземљен. Дизајн ротационог покретног контакта обезбеђује једноставан и интуитиван рад, а видљивост тачке прекида је јасно видљива кроз прозор за посматрање, испуњавајући захтеве безбедности одржавања. Свеобухватна механичка блокада између три положаја елиминише могућност погрешног рада.

3. Висока модуларност и могућност проширења: Модули се могу произвољно комбиновати и проширити преко чврсто изолованих сабирница или наменских конектора, погодних за једноставне терминалне линије као и за сложене системе за напајање мреже у облику прстена. Све јединице такође имају резервисане интерфејсе за електрични рад и аутоматизацију.

4. Ултра-висока оцена заштите: Целокупно кућиште ормара има ИП3Кс или ИП4Кс степен заштите. Опремљен свеобухватним механичким уређајем за закључавање, осигурава сигурност особља и опреме. Ормар је опремљен каналом за смањење притиска за циљано ослобађање притиска.

Често постављана питања

•Да ли овај тип СМ6 СФ6 гасом изолованих компактних РМУ металних склопних уређаја захтева редовно одржавање?

Не. Пошто су сви делови под напоном затворени у комори од нерђајућег челика напуњеној гасом СФ6, они су потпуно изоловани од спољашњих загађивача, влаге и оксидације. Рутински рад захтева само проверу механичких померања контролне кутије и очитавања инструмента за исправно функционисање.

•Да ли има довољно простора за кабловске везе? Да ли је инсталација лака?

Лугао је оптимизовао распоред одељка за каблове, обезбеђујући довољно простора за кабловске везе, олакшавајући производњу кабловских завршетака и инсталацију жица за уземљење.

•Колико је животни век производа?

У нормалним условима рада, пројектовани радни век производа је углавном до 30 година. Гасне кутије од нерђајућег челика имају јаку отпорност на корозију, а механички век главног прекидача (као што је прекидач оптерећења) обично може да достигне више од 5.000 циклуса.

•Да ли ваша компанија има расположиве залихе? Које је време испоруке?

Редовне поруџбине се могу послати у року од приближно 15 радних дана. Посебна прилагођена решења (као што су велика струја, нестандардни напон) обично захтевају 15-30 дана.
