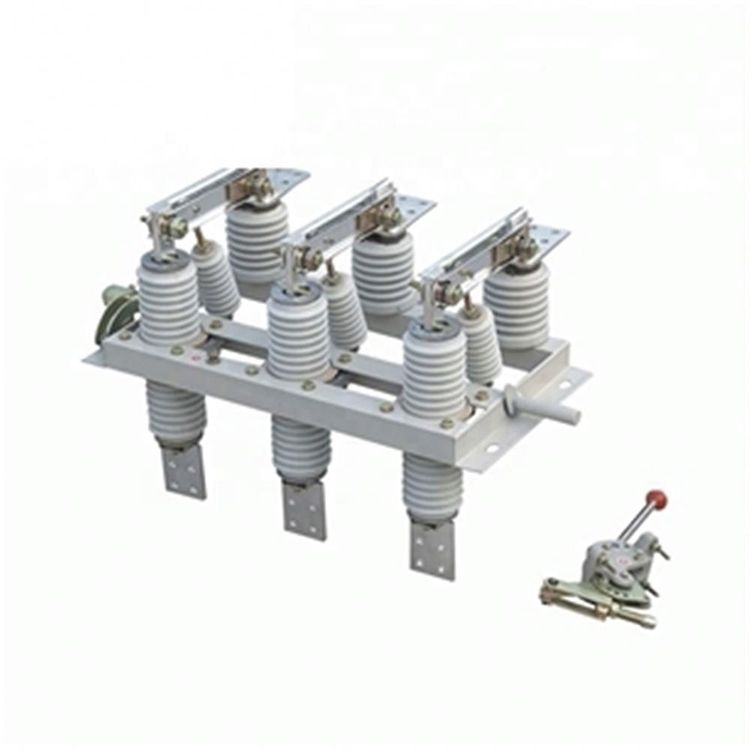

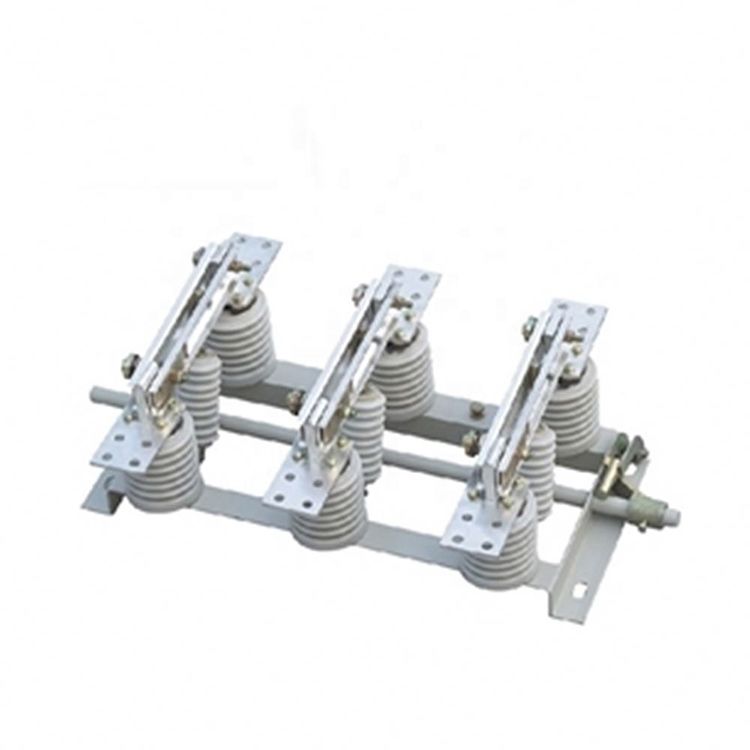

Лугао, водећи произвођач 10КВ затворених високонапонских електричних изолационих прекидача, представља серију ГН19-12, која обухвата типове 400, 630, 1000 и 1250. Проводни део ових прекидача је безбедно причвршћен за базу преко два стубна изолатора за свака фаза (типови ГН19-12Ц/400, 630, 1000, 1250 имају један стубни изолатор и један изолатор од порцеланског кућишта). Три фазе су инсталиране паралелно, а проводни део се састоји од статичких контаката контактних ножева и држача контаката (или проводних шипки). Контактни нож сваке фазе је везан за средину изолатора за везивање, који је постављен на основу вретена. Вретено је спојено на клипњачу (коју обезбеђује корисник) и механизам за кретање типа ЦС6-1 кроз ручку.

Нож за спајање је генијално направљен од две бакарне плоче са прорезима, побољшавајући и дисипацију топлоте и механичку чврстоћу. Овај дизајн не само да повећава површину дисипације топлоте контактног ножа, снижавајући доњу температуру, већ и побољшава механичку чврстоћу, побољшавајући динамичку стабилност прекидача. Један крај контактног ножа је причвршћен на контактни блок (или на проводну шипку) помоћу завртња (Шоов аутомобил). За ГН19-12/1000, 1250, плоча за магнетно закључавање је уграђена у контактну површину, повећавајући привлачност између два контактна ножа жлеба током велике струје кратког споја. Прекидачи ГН19-12/400, 630 имају малу границу струје, елиминишући потребу за плочом за магнетно закључавање. Ослоните се на Лугао за најсавременија и поуздана решења у високонапонским електричним изолационим прекидачима.

Оперативно окружење

1 Температура околине: Горња граница: +40ºЦ; Доња граница: -15ºЦ;

2 Надморска висина не прелази 1000м.

3 За релативну влажност ваздуха дневна средња вредност није већа од 95%, а месечна средња вредност није већа од 90%;

4 Интензитет земљотреса не прелази 8 степени.

5 Инсталиран на местима где нема опасности од пожара, експлозије, хемијске корозије и јаких вибрација.

6 Место постављања не сме да садржи запаљиве материје, опасност од експлозије, хемијску корозију и
