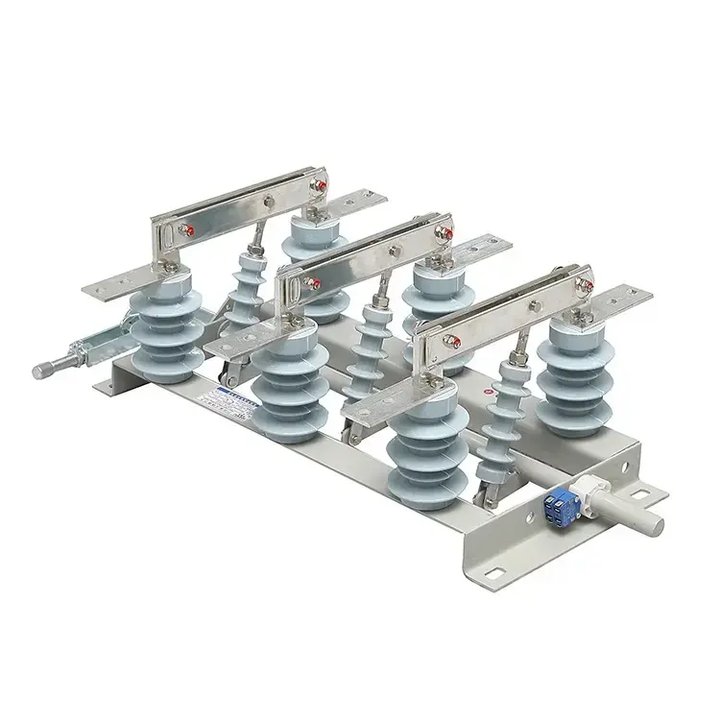

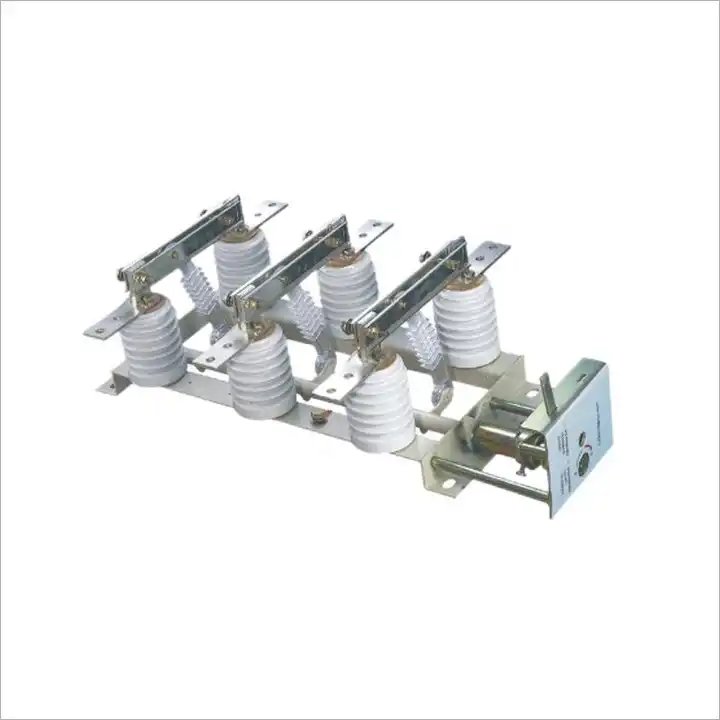

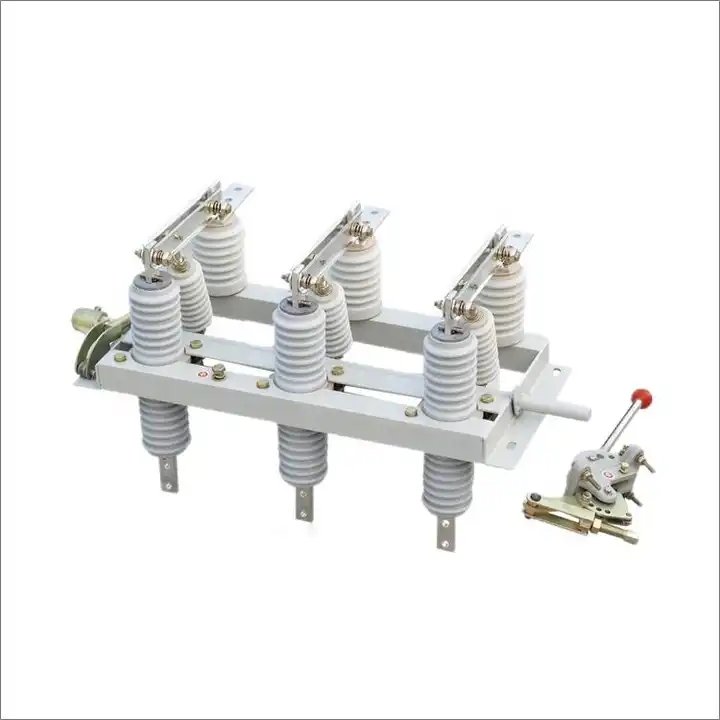

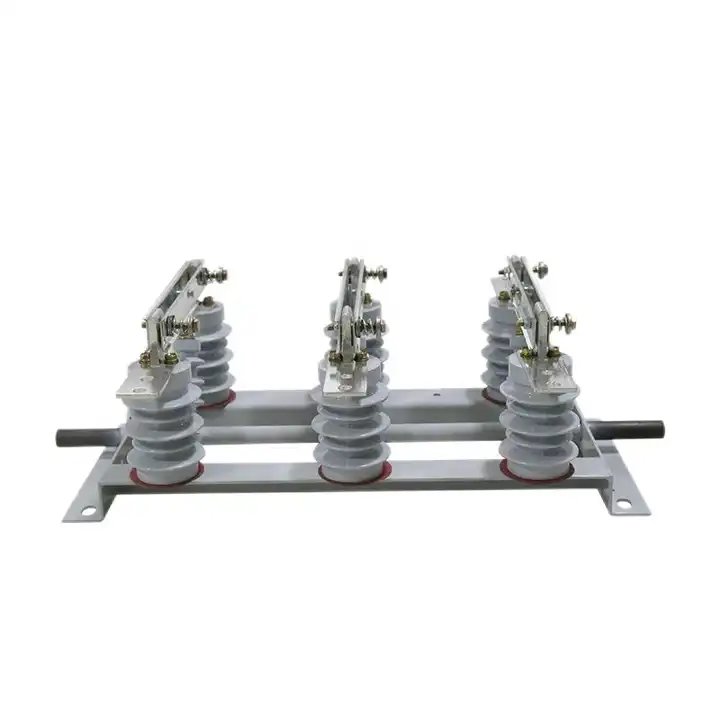

24КВ Прекидач унутрашњег типа

ЛуГао се поноси као специјализовани произвођач 24КВ прекидача унутрашњег типа. ГН19-12(Ц) затворени високонапонски прекидач за искључивање је педантно израђен за системе напајања који раде на називном напону од 12кВ са АЦ 50/60Хз. Његов дизајн укључује механизам за ручни рад ЦС6-1, који служи специфичној сврси прекидања и прављења струјних кола под условима без оптерећења. Уз додатне варијације као што су тип загађења, тип на великој надморској висини и тип показивача снаге, овај прекидач је скројен да испуни различите еколошке и оперативне захтеве, обезбеђујући оптималне перформансе и прилагодљивост у различитим окружењима.

Пошаљи упит

Опис производа

Лугао је добављач унутрашњег прекидача типа 24КВ. ГН19-12/400, 630, 1000, 1250 тип унутрашњег прекидача има проводни део који је причвршћен за базу помоћу два стубна изолатора за сваку фазу. (Тип ГН19-12Ц/400, 630, 1000, 1250 има један стубни изолатор и један изолатор порцеланског кућишта.) Три фазе су распоређене паралелно, а проводни део се састоји од статичких контаката контактних ножева и држача контаката (или проводних шипки) . Свака фаза контактног ножа је повезана са средином изолатора кравате, при чему је изолатор за везивање постављен на основу вретена. Вретено је повезано са клипњачем (обезбеђује корисник) и механизмом за кретање типа ЦС6-1 кроз ручку.

Спојни контактни нож је направљен од две бакарне плоче са прорезима, чиме се повећава и област одвођења топлоте и механичка чврстоћа. Овај дизајн снижава доњу температуру и побољшава динамичку стабилност унутрашњег прекидача за искључивање. Један крај контактног ножа је причвршћен за контактни блок (или на проводну шипку) помоћу завртња (Шоов аутомобил). ГН19-12/1000, 1250 има уградњу магнетне плоче за закључавање, која служи за побољшање привлачења између два контактна ножа жлебова током велике струје кратког споја. ГН19-12/400, 630 унутрашњи прекидачи за искључивање имају малу границу струје, елиминишући потребу за плочом за магнетно закључавање.

24КВ Индоор Типе Дисцоннецт прекидач Радно окружење

Температура околине: -25°Ц ~ +40°Ц;

Надморска висина: ≤1000м;

Релативна влажност ваздуха: дневни просек ≤95%, месечни просек ≤90%;

Интензитет земљотреса: ≤8 ниво;

Места уградње: без пожара, опасности од експлозије, озбиљног прљавштине, хемијске корозије или јаких вибрација.

24КВ Индоор Типе Дисцоннецт Прекидач Карактеристике производа

Тип	Називни напон (кВ)	Називна струја (А)	4с струја термичке стабилности (кА)	Струја динамичке стабилности (кА)
ГН19-12/400-12.5	12	400	12.5	31.5
ГН19-12/630-20		630	20	50
ГН19-12/1000-31.5		1000	31.5	80
ГН19-12/1250-31.5		1250	31.5	80
ГН19-12Ц/400-12.5		400	12.5	31.5
ГН19-12Ц/630-20		630	20	50
ГН19-12Ц/1000-31.5		1000	31.5	80
ГН19-12Ц/1250-31.5		1250	31.5	80
