220КВ струјна трансформаторска опрема за електричну подстаницу

Лугао је произвођач електричне трафостанице са струјним трансформаторима од 220КВ са 15 година професионалног искуства. Као познати заштитни знак Кине, наши производи представљају пример квалитета. Наш напонски трансформатор је стекао глобално признање, извезен у преко 30 земаља и региона, показујући нашу посвећеност изврсности.

Пошаљи упит

Опис производа

Лугао је добављач опреме за електричне трафостанице за струјне трансформаторе од 220КВ са 15 година професионалног искуства

Лугао признат као познати заштитни знак Кине.

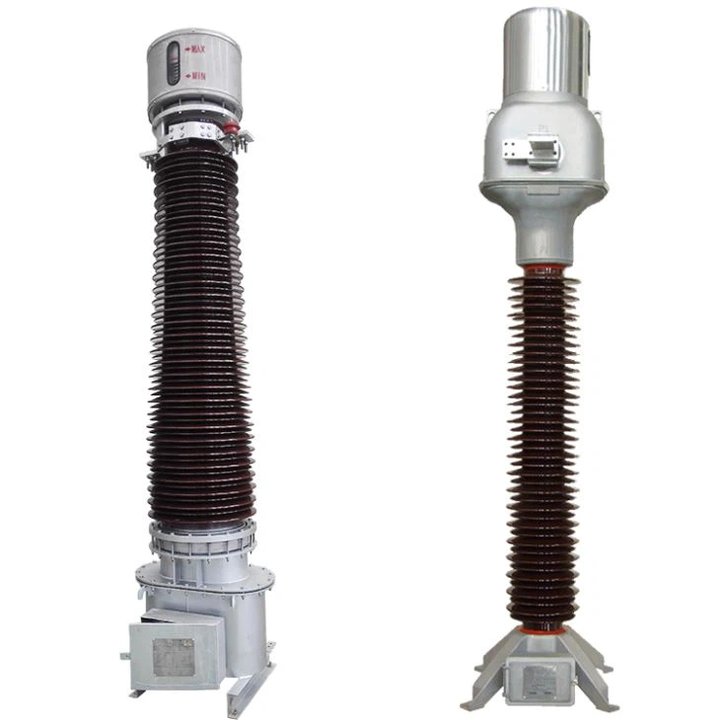

Наш 220/230кВ ЦТ је успешно распоређен у Пакистану, Монголији, Бангладешу, Сирији, Северној Кореји, Чилеу, Перуу и унутар Кинеске државне мреже без икаквих проблема са квалитетом. Нудимо две опције дизајна:

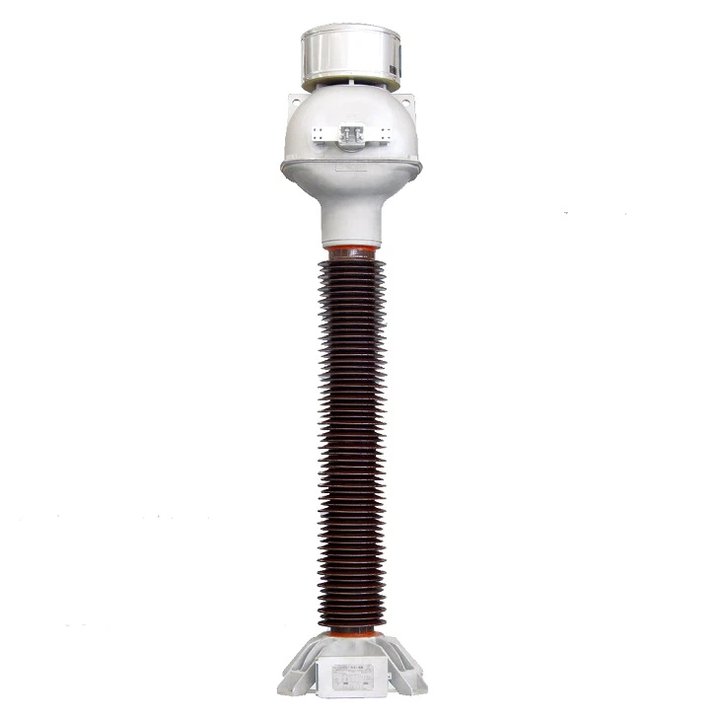

Тип један: резервоар под напоном са секундарним намотајима на врху

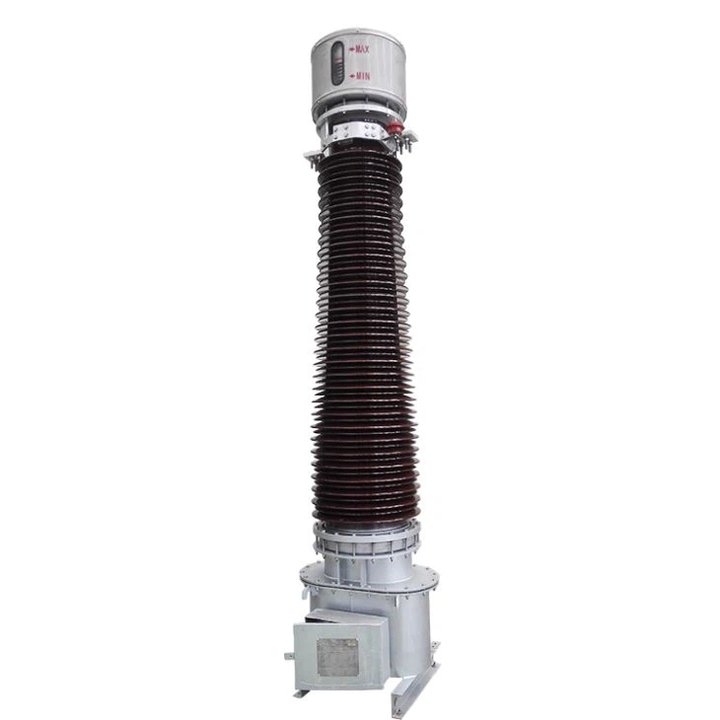

Тип два: мртви резервоар са секундарним намотајима на дну,

Оба дизајна имају доказане технике које раде деценијама. Херметички затворен метални мех од нерђајућег челика на врху штити уље трансформатора напона од влаге, продужавајући му животни век. Мерач нивоа уља на меху олакшава праћење промена запремине уља. Основне опције укључују фарбање спрејом, топло цинковање или ливени алуминијум, који обезбеђује високу отпорност на корозију. Изаберите Лугао за поуздана, иновативна решења у електроенергетској индустрији.

220КВ струјни трансформатор електричне трафостанице опрема Радно окружење

Висина инсталације не прелази 2000 метара

Температура околине: -5°Ц-40°Ц; Просечна температура није већа од +35 ° Ц

Место уградње треба да буде суво и проветрено; Релативна влажност ваздуха није већа од 80%, а у околини нема агресивних експлозивних медија

Карактеристике опреме електричне трафостанице струјног трансформатора 220КВ

То је уљно/папирна изолациона структура. Главна изолација је намотана високонапонским кабловским папиром, а у примарну изолацију је постављено неколико кондензаторских екрана поделе напона, који могу побољшати дистрибуцију електричног поља и смањити потрошњу изолационог материјала, уроњеног у напонско трансформаторско уље након исушивања под вакуумом. Има предности стабилних и поузданих перформанси изолације. богато искуство у раду, дуго радно време. Савршене перформансе течности напонског трансформаторског уља су добре за одвођење топлоте, такође има способност самоопоравка због квара делимичног пражњења изазваног ваздушним мехурићима

и прашина.

На врху је уграђен херметички затворен метални мех од нерђајућег челика, који штити уље трансформатора напона од влаге и продужава век трајања. такође постоји мерач нивоа уља на меху за праћење промене запремине уља. Постоји вишенаменски вентил за испуштање уља на бази, што га чини погоднијим за узорковање уља, дренажу. Однос струје се може лако подесити променом прикључне плоче у серијску или паралелну везу.

Сви усвојени изолациони делови су материјали за заштиту животне средине.

За подлогу се користи фарбање спрејом или топло цинковање, што даје висок степен отпорности на корозију.

Причвршћивачи и натписна плочица су од нерђајућег челика

Спецификација опреме електричне трафостанице струјног трансформатора 220КВ

Назив производа	220кв струјни трансформатор 220кв електрична трафостаница опрема
Порекло	Далиан, Кина
Фаза	Сингле
Структура намотаја	Рана
Боја	Браон/Сива
Фреквенција	50/60Хз
Цертифицатион	АСТА/ЦТКЦ/ИЕЦ/СГС/ИСО9001
Пакет	Дрвени картон
време испоруке:	30 дана

Називни напон, кВ	66/69	110/115	132/138	220/230
Највиши напон за опрему, кВ	72.5	126/123	145	245/252
Називна фреквенција, Хз	50; 60
Издржљиви напон називне фреквенције снаге, кВ	140/160	230	275	460
Називни импулсни напон грома, кВ	325/350	550	650	1050
Растојање преласка, мм	700	1100	1300	2100
Црее. растојање, мм	В1:1450	2520	2900	5040
	В2:1820	3150	3630	6300
	В3:2250	3910	4500	7820
Механичко оптерећење, Н	3000	3000	4000	4000
Називна примарна струја, А	1~4000
Називна секундарна струја, А	1;2;5
Класа тачности	0,1; 0,2; 0,5; 0.2С; 0.5С; 0.5С; 5П; 10П; ПКС;ТПКС;ТПИ…
Називна снага (препоручена вредност), ВА	1А: 10~50ВА
	2А: 10~50 ВА
	5А: 15~50ВА
Фактор сигурности инструмента ФС	5; 10
Фактори ограничења тачности АЛФ	10; 15; 20; 25; 30; 40
Краткотрајна топлотна струја (максимум), кА	40кА/3с
