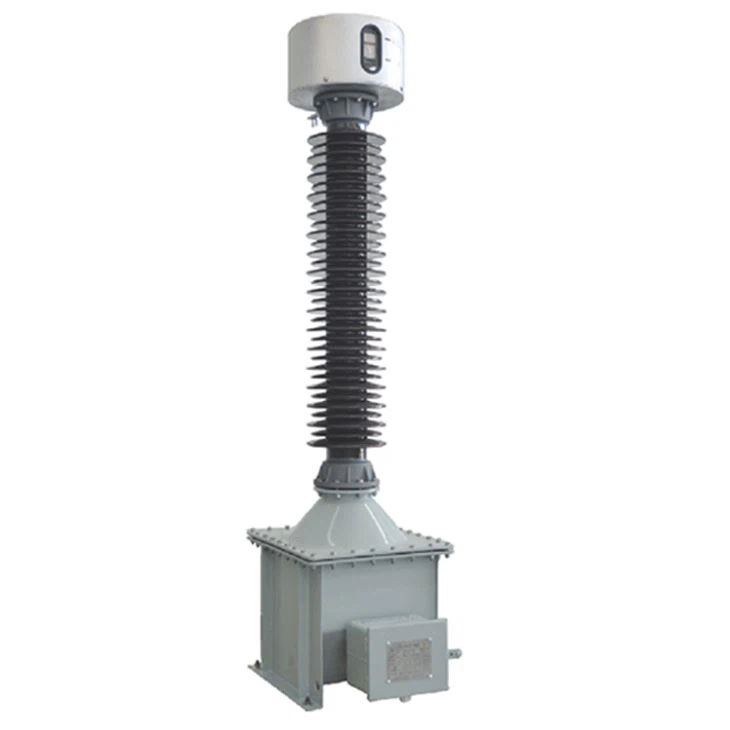

Лиугао је произвођач напонских трансформатора са 15 година професионалног искуства. Овај напонски трансформатор је дизајниран и произведен на основу ИЕЦ 61869-1/3. 220кВ индуктивни напонски трансформатор је за употребу у трафостаници по принципу „кључ у руке“, индуктивни напонски трансформатори за спољашњу дистрибутивну класу су компактног једнофазног дизајна и намењени су за повезивање фазе и уземљења (појединачна чаура) како би пружили критичне информације о мерењу напона. Херметичко заптивање дизајна се постиже коришћењем гасног јастука изнад уља како би се спречило слободно дисање спољашњег ваздуха оптерећеног влагом.
Лиугао је добављач трансформатора напона са 15 година професионалног искуства
Лиугао је признат као познати заштитни знак Кине.
Наш напонски трансформатор је дизајниран и произведен на основу ИЕЦ 61869-1/3. 220кВ индуктивни напонски трансформатор је за употребу у трафостаници по принципу „кључ у руке“, индуктивни напонски трансформатори за спољашњу дистрибутивну класу су компактног једнофазног дизајна и намењени су за повезивање фазе и уземљења (појединачна чаура) како би пружили критичне информације о мерењу напона. Херметичко заптивање дизајна се постиже коришћењем гасног јастука изнад уља како би се спречило слободно дисање спољашњег ваздуха оптерећеног влагом.
Висина инсталације не прелази 2000 метара
Температура околине: -5°Ц-40°Ц; Просечна температура није већа од +35 ° Ц
Место уградње треба да буде суво и проветрено; Релативна влажност ваздуха није већа од 80%, а у околини нема агресивних експлозивних медија
То је уљно/папирна изолациона структура. Главна изолација је намотана високонапонским кабловским папиром, а у примарној изолацији је постављено неколико кондензаторских екрана поделе напона, који могу побољшати дистрибуцију електричног поља и смањити потрошњу изолационог материјала, уроњеног у напонско трансформаторско уље након исушивања под вакуумом. Има предности стабилног и поузданог рада изолације. богато искуство у раду, дуго радно време. Савршене перформансе течности напонског трансформаторског уља су добре за одвођење топлоте, такође има способност самоопоравка због квара делимичног пражњења изазваног ваздушним мехурићима
и прашину.
На врху је уграђен херметички затворен метални мех од нерђајућег челика, који штити уље трансформатора напона од влаге и продужава век трајања. такође постоји мерач нивоа уља на меху за праћење промене запремине уља. Постоји вишенаменски вентил за испуштање уља на бази, што га чини погоднијим за узорковање уља, дренажу. Однос струје се може лако подесити променом прикључне плоче у серијску или паралелну везу.
Сви усвојени изолациони делови су материјали за заштиту животне средине.
За подлогу се користи фарбање спрејом или топло цинковање, што даје висок степен отпорности на корозију.
Причвршћивачи и натписна плочица су од нерђајућег челика
Назив производа | 220кВ напонски трансформатор |
Порекло | Далиан, ЦН (копно) |
Фаза | Једно |
Структура намотаја | Тороидални |
Број намотаја | 4. јануара |
Боја | Браон/Сива |
Фреквенција | 50/60Хз |
Цертифицатион | АСТА/ЦТКЦ/ИЕЦ/СГС/ИСО9001 |
Пакет | Дрвени картон |
Време испоруке: | 30 дана |
Називни примарни напон, кВ | 220 или 230/√3 | ||
Највиши напон за опрему, кВ | 245/252 | ||
Називна фреквенција, Хз | 50;60 | ||
Издржљиви напон називне фреквенције снаге, кВ | 460 | ||
Називни импулсни напон грома, кВ | 1050 | ||
Растојање преласка, мм | 2000 | ||
Црее. растојање, мм | В1:5040 | ||
В2:6300 | |||
В3:7820 | |||
Механичко оптерећење, Н | 1250 | ||
Називни секундарни напон, кВ | 0,115/√3 или 0,11/√3 или 0,1/√3 | ||
Ознаке секундарних терминала | 1а-1н | 2а-2н | и - дн |
Класа тачности | 0.2 | 0.5 | 3П |
Називна снага, ВА | 100 | 250 | 300 |
150 | 150 | 300 | |
150 | - | 300 | |
Термички лимитирајући излаз, ВА | 2000 | ||
Фактор номиналног напона | 1.2цонтинуоус; 1,9/8х (66кВ) | ||
1.2цонтинуоус; 1,5/30с (110~230кВ) | |||
Фактор диелектричне дисипације тгδ, испод 10кВ | Производ тгδ≤0,02; оквир тгδ≤0,05 |
