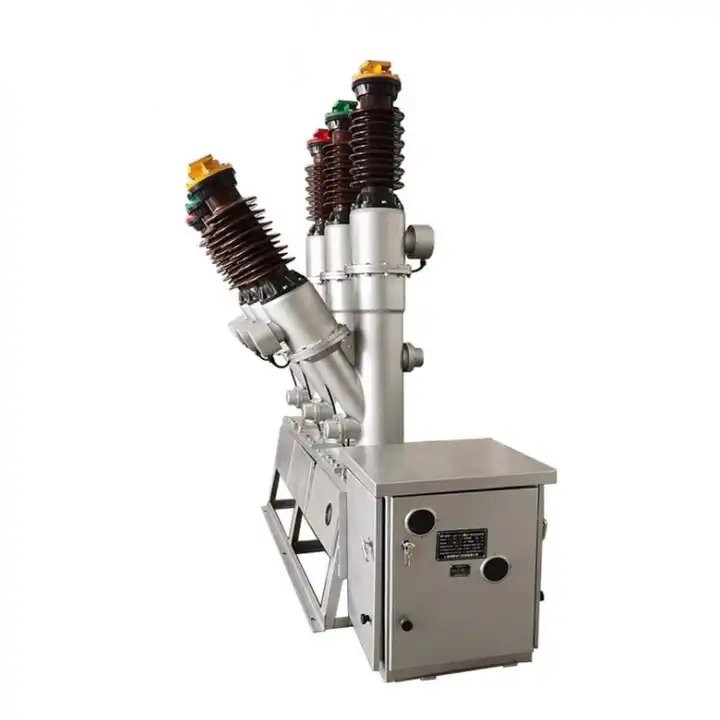

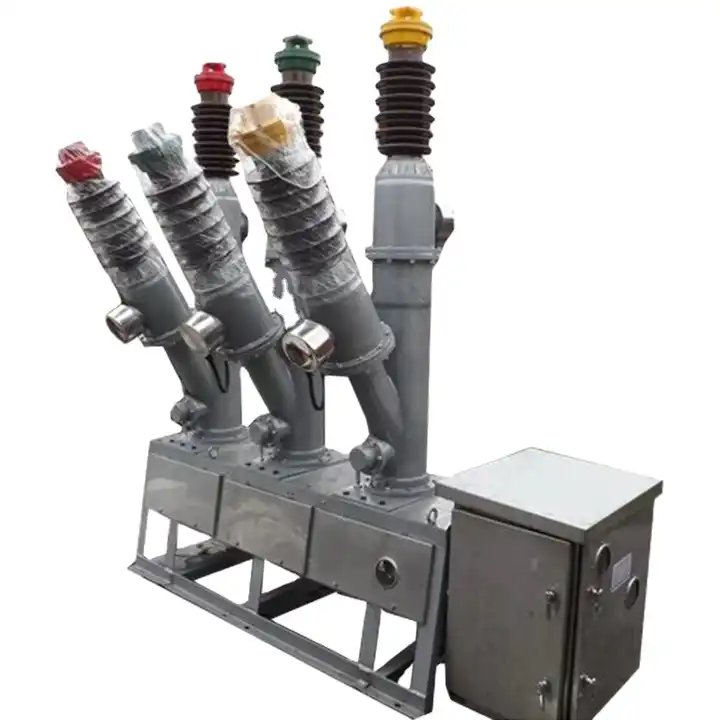

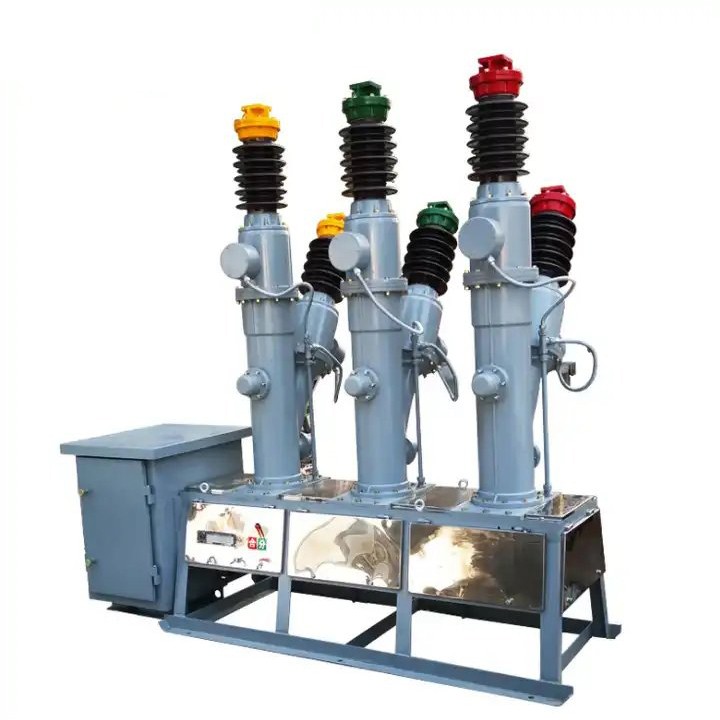

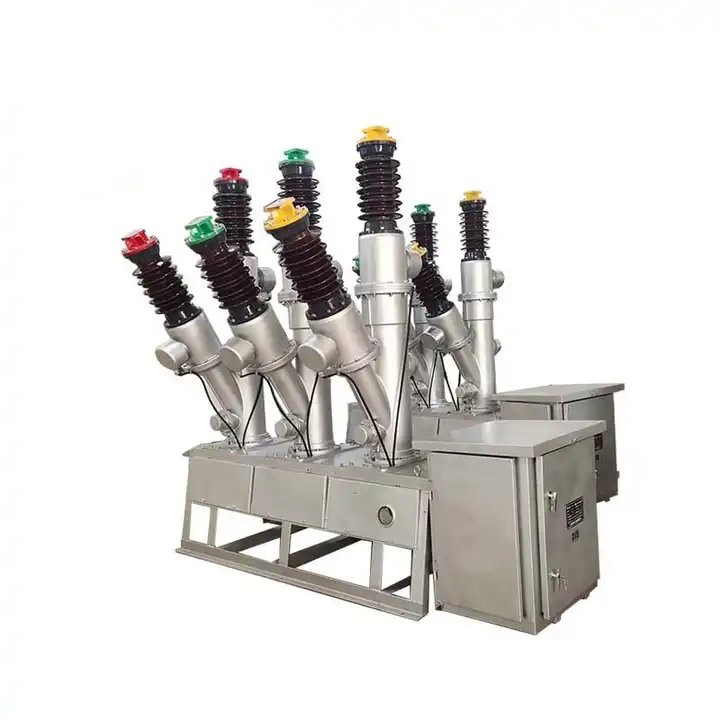

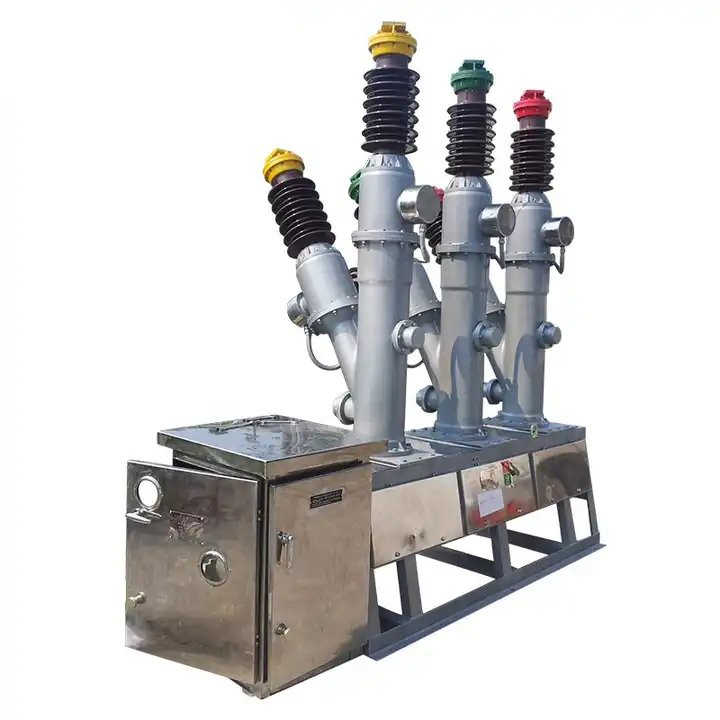

40,5кВ Високог напона Оутдоор СФ6 ГАС прекидач гасовода

Лугао стоји наменски произвођач на отвореном са високим напоном 40.5кВ, Произвођач гасовода, СФ6 БЕСПЛАТНИ БРЕАКИ ПТС је потпуно приложена структура, а секундарно намотавање је запечаћено у телу за ливење епоксидне смоле како би се осигурало изолационе перформансе. ЛВ8-40.5И прекидач СФ6 се може похвалити снажним механизмом са сервисним веком који прелази 3000 операција, обезбеђујући дугорочну поузданост.ит за бртвљење заптивене гумене јастучиће, уграђене структуре од опружне притисак, а средњим одбором за одличну енергију, и секундарни терминална преступнаца, и секундарни терминална површина, коју је дала на опружној табли, која је достављена од опружне таблете, и секундарни терминална стопа натјера, и секундарни терминална стопа натјера. 1% .Аддитивно, уграђени струјни трансформатор усваја потпуно приложену структуру, а секундарно намотавање запечаћено у епоксидној смоли која је ливење да би се осигурало оптимално изолационе перформансе.

Пошаљи упит

Опис производа

Лугао је 40.5кВ високи напон Оутдоор СФ6 ГАС прекидач гасовозгава, подложно ХВ СФ6 прекидач је дизајниран за трофазни АЦ 50Хз спољни високонапонски електрични примјени у 35кВ системима преносних и дистрибутивних система. Служи у сврху контроле и заштите и може се користити и за отварање и затварање контактних прекидача и банака кондензатора, са опцијом да се укључи струјни трансформатор за мерење и заштиту функције. Прекидач круга је опремљен оперативним механизмом ЦТ14 типа и придржава се и на националном стандарду ГБ1984-89, под називом "АЦ високоположним прекидачима," и Међународни стандарди електротехничке комисије ИЕЦ56, наведен у публикацији "Прекидач на публикацији", наведен у публикацији ".

40.5кВ Високонапонски спољни СФ6 ГАС прекидач за гасним кругом

1. висина: не више од 2500; метар; Платоу 4000 метара;

2 Температура околине: -30 ° Ц- + 40 ° Ц (посебне захтеве -40 ° Ц-+ 40 ° Ц);

3. Релативна влага: дневни просек није већи од 95%, месечни просек није већи од 90% (25 ° Ц);

4. Брзина ветра: не више од 35 м / с; Ниво загађења је И; Удаљеност пузаве порцуланског рукав је 1050 мм (1320 мм) (номинална удаљеност плоча није мања од 25 мм / кВ);

5. Сунсхине: 0,1В / цм;

40,5кВ Спецификација високог напона СФ6 СФ6 Спецификација гасова

Бр. Опис		Технички параметри
1	Називни напон, КВ	72.5			126	145	252
3	Називна фреквенција, Хз	50/60
4	Називна струја, а	1600 ~ 4000					3150 ~ 4000
	1мин фреквенција снаге издржава напон	140		230		265	460
	Мурни импулс издржава напон	325		550		650	1050
5	Оцијењено ломљење кратког споја	25 ~ 40					40 ~ 63
	струја, ка
7	Оцијењено ломљење кратког споја	63 ~ 100					100 ~ 157.5
	Тренутни (врх), ка
8	Оцењено кратко трајање, с	3	3			3	3
	Оцењено вањско прекршај	10	10			10	10
	Називни кабл (линија) пуњење	10	31.5			50	125
	пробијање струје
	Називни притисак гаса, МПА	0.4 0.5				0.5	0.6
	Радна секвенца	О-0.3С-ЦО-180С-ЦО
	Брзина цурења гаса СФ6 (годишње)	≥1%
14	Прво од неколико гена	1.5		1.55		1.5	1.3
	Главна отпорност на петље, μω	≤40		≤45		≤45	≤50
	Напон грејача	АЦ220
	Напон управљачког круга и сигналног круга	ДЦ220, ДЦ230
	Напон мотора	ДЦ220, ДЦ230
