ЗВ7 33кв 40.5кв спољни тип подстанице високонапонски вакуумски прекидач

Лугао-ови 220кВ порцелански изоловани одводници пренапона су уређаји за заштиту од пренапона погодни за употребу у великим подстаницама и УХВ далеководима. Лугао користи врхунску технологију синтеровања порцелана и наменску производну линију, способну да произведе стотине јединица месечно. Ови производи су у потпуности усклађени са ГБ и ИЕЦ стандардима. Сваки одводник се подвргава свеобухватном типу и фабричком тестирању како би се осигурао поуздан квалитет производа.

Модел:7

Пошаљи упит

Опис производа

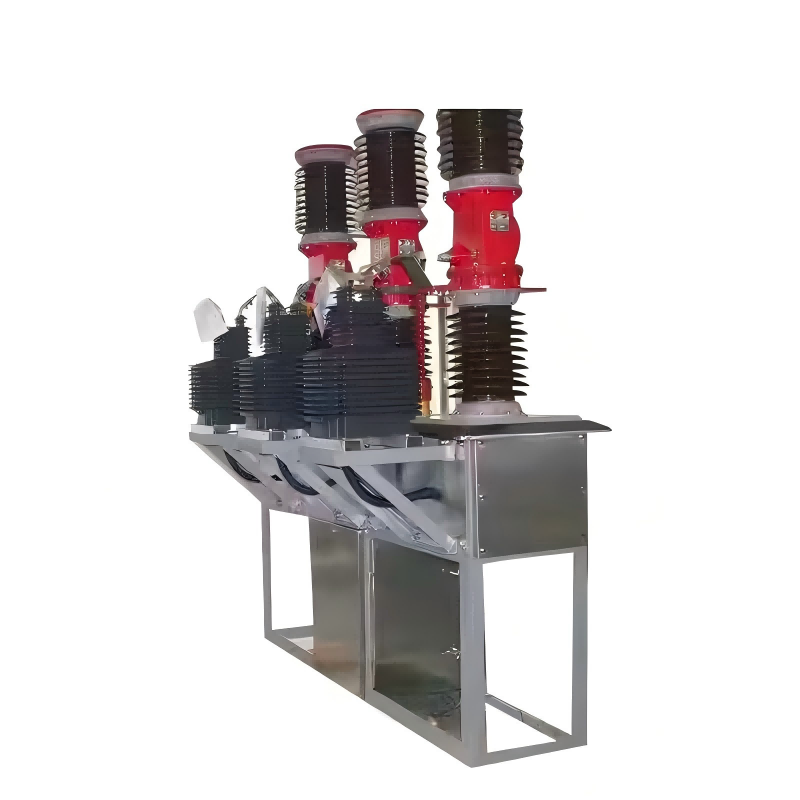

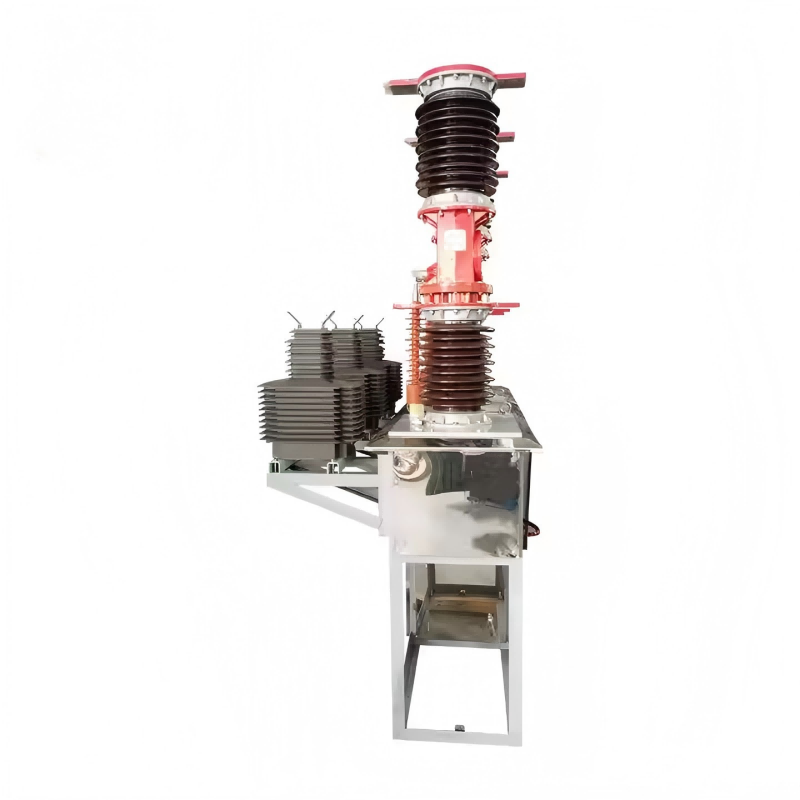

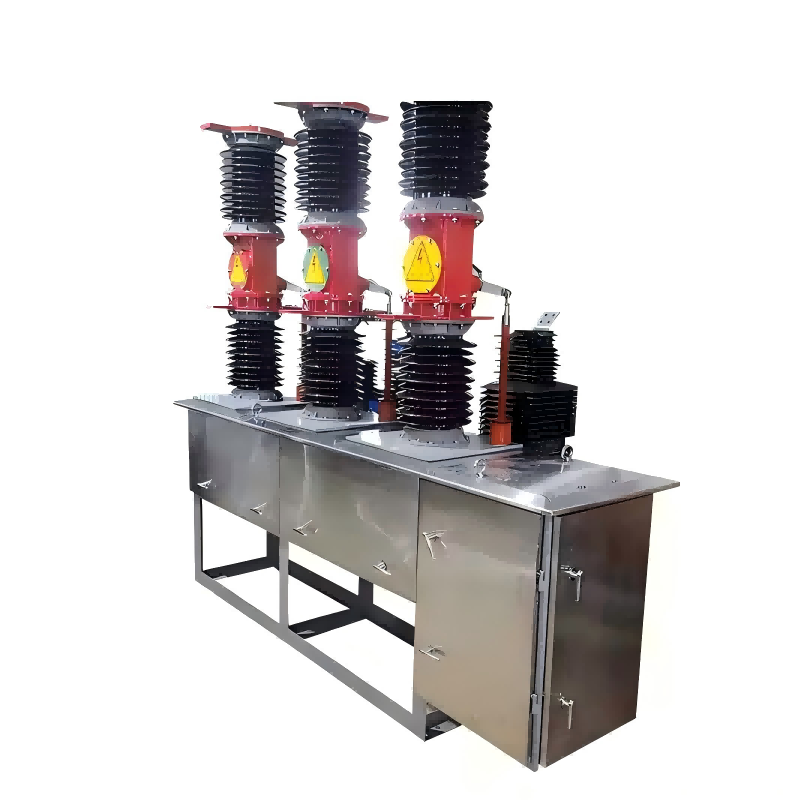

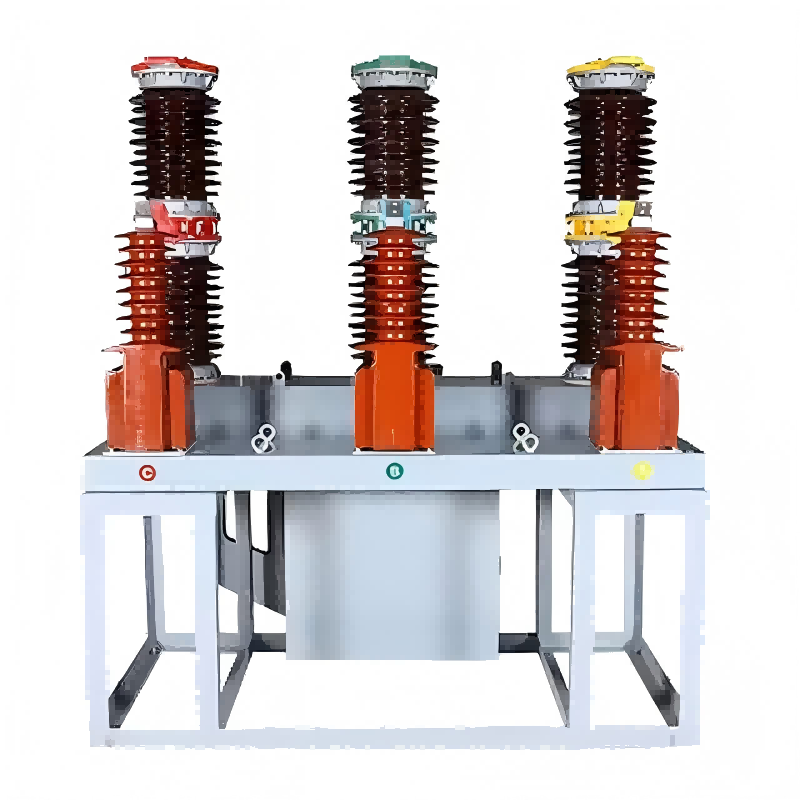

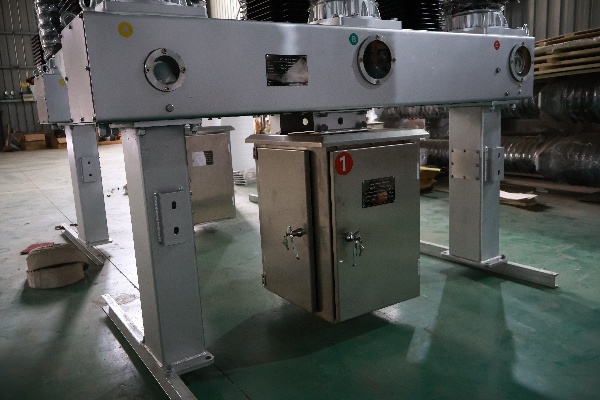

Лугао ЗВ7 спољни високонапонски вакуумски прекидачи постављени на стубове се првенствено користе за заштиту линија и контролу на излазима из трафостаница, дистрибуцију електричне енергије у индустријским и рударским предузећима, иу градским и руралним енергетским мрежама. Овај производ користи принцип гашења вакуумског лука у комбинацији са гасном изолацијом СФ6, комбинујући високе перформансе прекидања вакуумских прекидача са одличном прилагодљивошћу гасне изолације на отвореном. Погодан је за вањску монтажу на стубове, честе операције и локације на великој надморској висини.

Прекидачи серије ЗВ7 користе вакуумске прекидаче високих перформанси са називним струјама у распону од 1250А до 2500А. Не захтевају одржавање, имају дуг електрични век и нуде ниску струју прекида. Радни механизам са опругом омогућава и електрични и ручни рад, подржавајући даљинско управљање и интеграцију система аутоматизације. Кућиште од нерђајућег челика има ИП65 оцену, ефикасно издржавајући различита спољашња окружења. Његов компактан и лаган дизајн омогућава директну инсталацију на стубове или спољне платформе. Лугао-ови прекидачи су прошли свеобухватан процес контроле квалитета, укључујући комплетан сет типских тестова за отпорност на напон фреквенције струје и испитивање пренапона. Такође су добили бројне међународне сертификате, као што су ЦЕ и ИСО. Лугао се може похвалити аутоматизованом производном линијом и свеобухватним пакетом опреме за тестирање, обезбеђујући и велики обим производње и висок квалитет. Сваки прекидач пролази кроз преко 200 циклуса механичког рада и тестирања перформанси пре него што напусти фабрику. Лугао нуди прилагођене услуге, дизајнирајући прилагођене спецификације како би задовољиле потребе купаца. Одржавамо довољан инвентар стандардних модела и пружамо упутства за инсталацију, пуштање у рад и подршку за доживотно одржавање.

ЗВ7 високонапонски вакуумски прекидач Техничке спецификације

лт	Јединица	Параметар
Напон, струјни параметри
Називни напон	КВ	40.5
Називни отпорни напон фреквенције снаге кратког времена (1 мин)	КВ	95
Називни отпорни напон импулса грома (врх)	КВ	185
Називна струја	A	1250, 1600, 2000
Називна струја прекида кратког споја	КВ	25,31.5
Називни радни редослед		0-0,3с-Ц0-180с-Ц0
Називна времена прекида струје кратког споја	пута	12
Називна струја затварања кратког споја (врх)	Тхе	63.80
Називна вршна отпорна струја	Тхе	63.80
Називна краткотрајна отпорна струја	Тхе	25,31.5
Називно трајање струје кратког споја	S	4
Просечна брзина отварања	МС	1,5±0,2
Просечна брзина затварања	МС	0,7±0,2
Време затварања контакта	МС	<5
Грешка синхронизације трофазног затварања(отвореног) синхронизовања	МС	＜2
Време затварања	МС	<150
Време отварања	МС	<60
Механички живот	пута	10000
Називни радни напон и називни напон помоћних кола	V	ДЦ220.АЦ220
ДЦ отпор круга сваке фазе (не укључујући трансформатор)	μК	<100
Динамички, статички контакт дозвољено је хабање дебљине	ММ	3
Тежина	КГ	800
