ГВ4 серија 110КВ 150КВ спољни високонапонски електрични растављач

Лугао ГВ4 серија 110КВ 150КВ спољни високонапонски електрични растављачи су лаки за руковање, инсталирање и одржавање. Користе се за повезивање или искључивање високонапонских кола под оптерећењем. Такође се могу користити у сценаријима као што је изоловање долазних и одлазних водова на подстаницама. Лугао има могућност да их брзо производи масовно како би задовољио потребе купаца.

Модел:GW4

Пошаљи упит

Опис производа

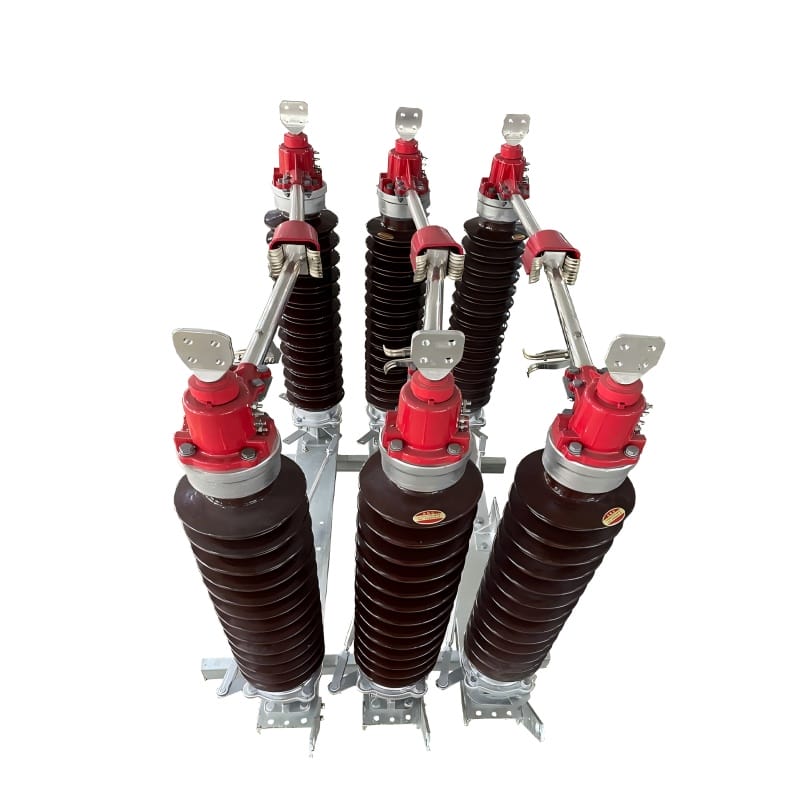

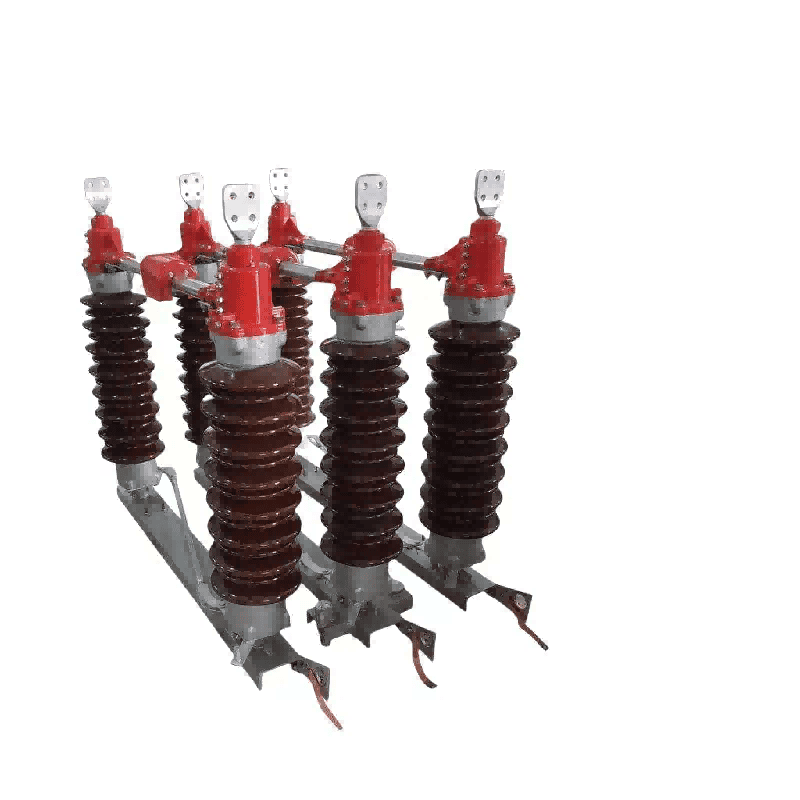

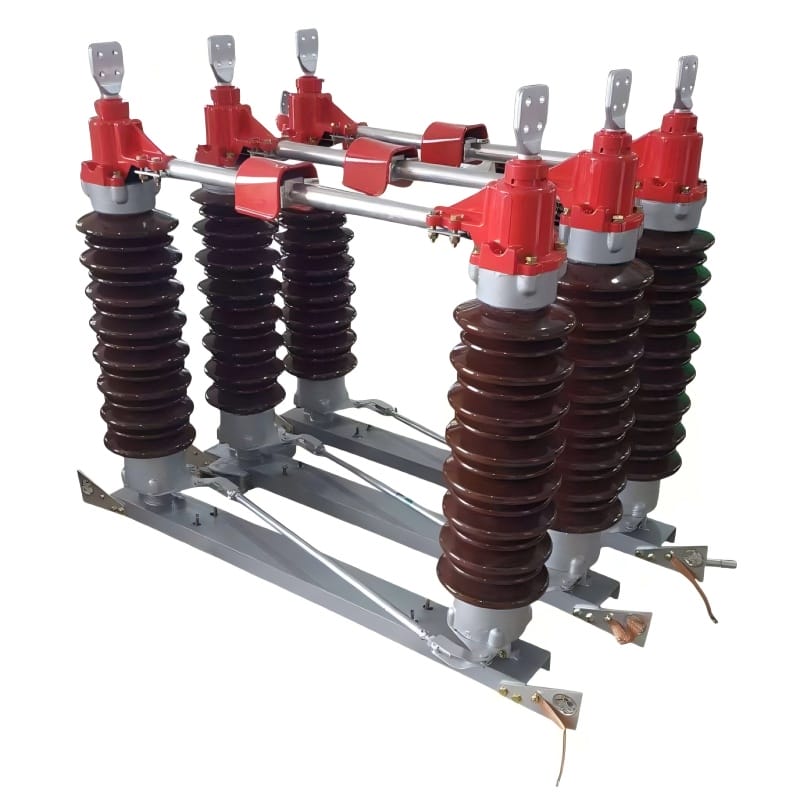

Лугао ГВ4 серија 110КВ 150КВ спољни високонапонски електрични растављач прекидач има двостубну хоризонталну ротирајућу структуру, омогућавајући операције отварања и затварања кроз хоризонталну ротацију. Оператери могу лако да савладају прекидач без сложених процедура. Доступан са електричним или ручним радом, долази у три различите конфигурације: неуземљени, једноструко уземљени и двоструко уземљени. Може се интегрисати са прекидачем за уземљење са статичким контактом ради побољшане безбедности. Идеалан је за употребу на отвореном и може да ради чак и по лошим временским условима. Плетена бакарна жица повезује терминале са компонентама од алуминијумске легуре, пружајући одличну отпорност на оксидацију.

ГВ4 серија је доступна у различитим напонима. Молимо контактирајте Лугао за одговарајућу конфигурацију за вашу специфичну апликацију.

Оперативно окружење

1. Температура околине: -30°Ц-+40°Ц;

2. Надморска висина: не више од 2000м (могу се обезбедити производи са посебним захтевима);

3. Брзина ветра: не више од 34м/с;

4. Место постављања треба да буде без запаљивих материја, опасности од експлозије, хемијске корозије и јаких вибрација;

5. Ниво загађења стубног изолатора: уобичајени тип је ниво 0, а тип против загађења је ниво ИИ.

Тецхницал Параметерс

Пројекат	Опис
Називни напон	145кВ
Називна струја	2000А
Називна вршна отпорна струја	100кА
3с Називна ефективна вредност краткотрајне отпорне струје	40кА
Називна фреквенција	50Хз
Називна затезна сила на терминалу	Уздужно	1000Н
	Хоризонтално	750Н
	Вертицал	1000Н
Називни ниво изолације	Називна краткорочна снага фреквенције издржи напон ефективна вредност	То Гроунд	275кВ
		Преко паузе	315кВ
	Вршна вредност отпорног напона импулса грома	То Гроунд	650кВ
		Преко паузе	750кВ
Коефицијент пузања изолатора подршке	ИИИ	25мм/кВ
	ИВ	31мм/кВ
Изолатор подршке против савијања Оптерећење лома	6000Н
Мецханицал Лифе	3000Тимес
Сингле Хит Веигхт	300кг
Струја укључивања отварања и затварања	1600
Тест способности индуктивне струје прекидача за уземљење	Електромагнетна компатибилност	Називна индуктивна струја: 80А
		Називни индуктивни напон: 2кВ
	Статичка компатибилност	Називна индуктивна струја: 2А
		Називни индуктивни напон: 6кВ
