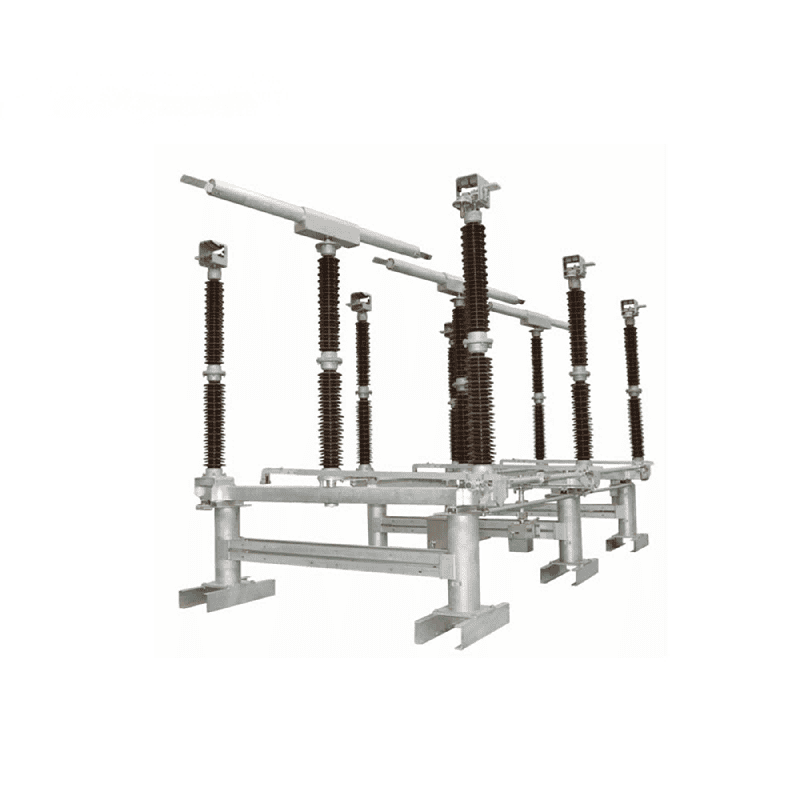

ГВ4 серија 220кВ Отворени прекидач за оптерећење

Лугао-ов ГВ4 серија 220кВ дисконтектори су дво-колони, хоризонтални ротациони дисконнектори погодни за спољни окружења, са високом механичком чврстоћом и одличном отпорношћу на корозију. Ове дистројнектора 220кВ се првенствено користе за високонапонски бочни изолацију у трафостаницама. Током инспекције или одржавања, диспоннер ствара ваздушни изоловани паук, обезбеђујући физичко одвајање изоловане опреме из енергичног система. Такође се могу користити са прекидачем за уземљењем за сигурносно закључавање.

Модел:GW4

Пошаљи упит

Опис производа

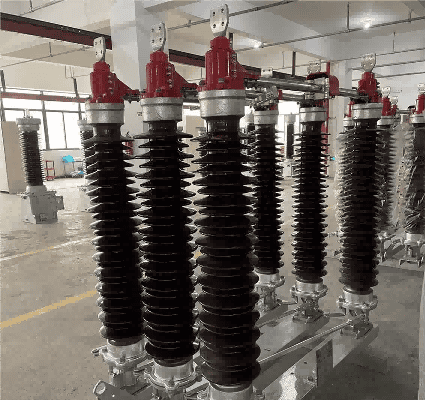

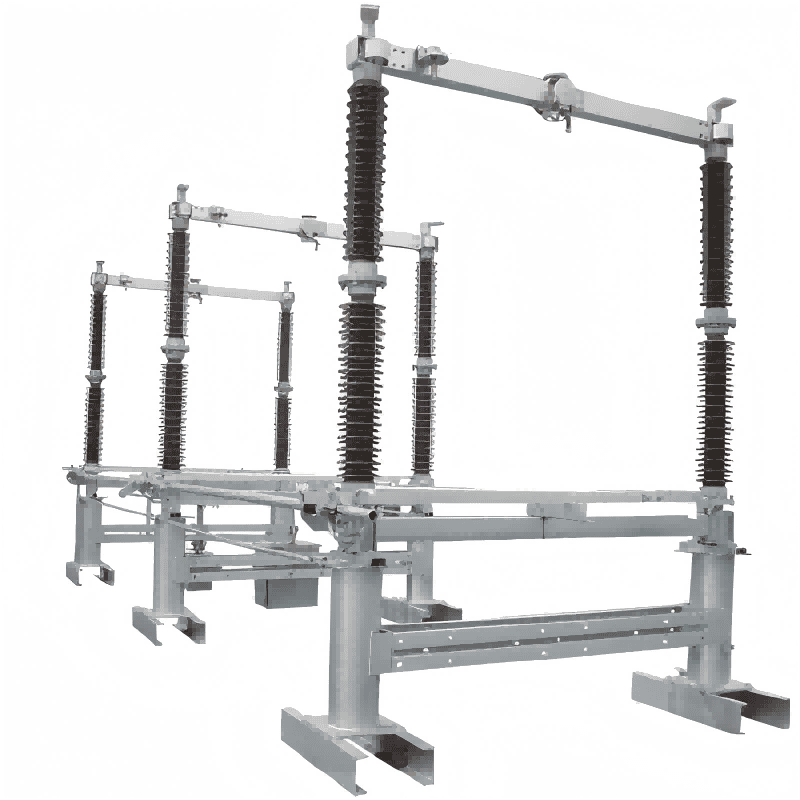

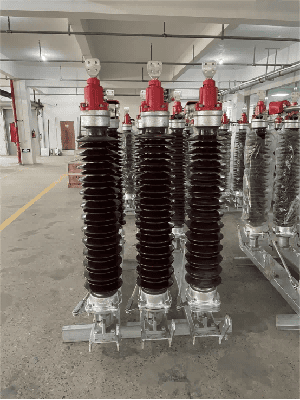

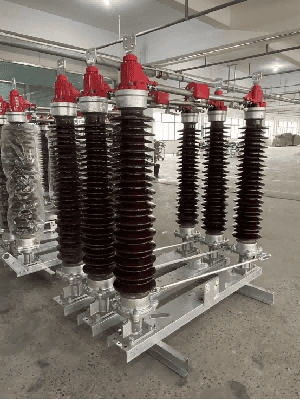

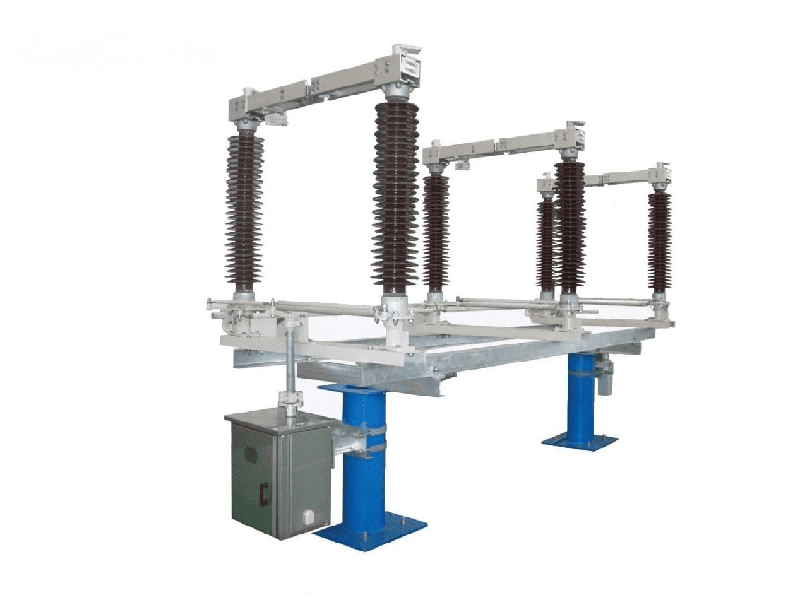

Лугао-ов ГВ4 Двоструки дволубни хоризонтални ротациони дисконнер садржи две изолационе ступце по фази, свака прекривена проводљивим шипком. Радни механизам ротира изолационе ступце, возећи проводљиву штап да отвори и затвори прекидач. Додавање преклопника за уземљење на обе стране базе је по договору са Лугаоом. Контакти су направљени од савијених бакрених плоча и састављене са проводљивим шипком за лако одржавање и замјену. Погодно за употребу на отвореном, челична површина је вруће поцинкована за отпорност на корозију, осигуравајући дугорочно деловање чак и у неповољним временским условима. Проводљиви штап је изграђен од лагане легуре алуминијума, нудећи велику површину за дисипацију топлоте и велику чврстоћу.

ГВ4 серија је доступна у различитим напонима. Контактирајте Лугао за одговарајућу конфигурацију за вашу посебну апликацију.

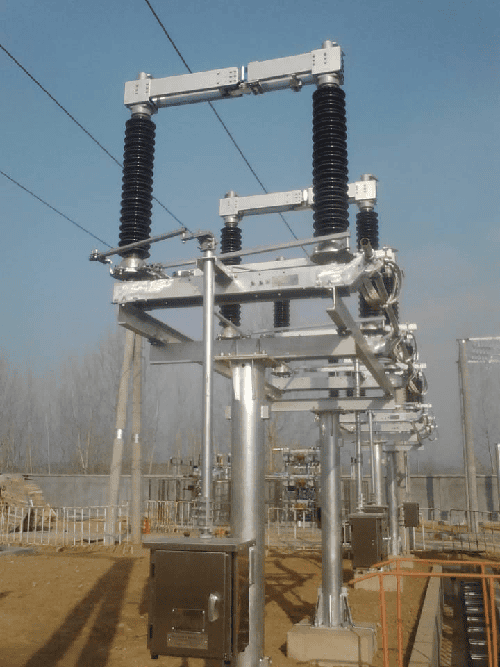

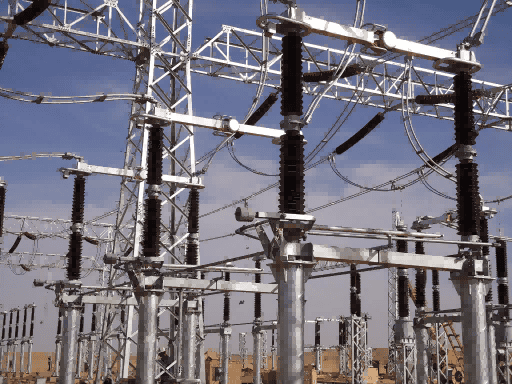

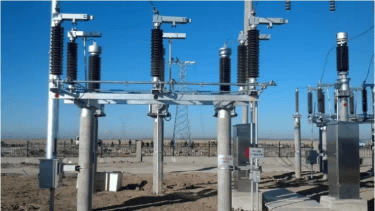

Сценарији употребе

Технички параметри

	Јединица	ГВ4-126	ГВ4-145	ГВ4-252	ГВ4-420
Називни напон	Кв	126	145	252	420
Називна фреквенција	Хз	50	50 \ 60	50 \ 60	50 \ 60
Називна струја	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Оцењено кратко време издржавање струје и трајања	Ка / с	31.5 / 3 ~ 50/3	31.5 / 3 ~ 50/3	31.5 / 3 ~ 63/3	31.5 / 3 ~ 63/3
Оцењени врхунски шумски тренутак	Тхе	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
