Како високонапонски прекидачи балансирају између поузданости, ефикасности и сигурности у електроенергетским системима?

Унутар огромне, брујајуће мреже модерне електричне мреже, бесни тиха битка. С једне стране, потражња за поузданом, непрекидном струјом тече кроз стотине километара далековода и трансформатора. С друге стране, увек присутна претња кварова – удари грома, оборено дрвеће, кварови на опреми – који могу да изазову деструктивне струје кроз систем. Чувари ове деликатне равнотеже суВисоконапонски прекидач. Ово нису само прекидачи; они су софистицирани електромеханички системи који морају да изврше парадоксално једноставан, али изузетно сложен задатак: да носе нормалну струју оптерећења без губитака годинама, али у року од милисекунди, прекину огромну струју квара. Ово је срж инжењерског изазова: како високонапонски прекидач балансира три критична стуба рада електроенергетског система – поузданост, ефикасност и сигурност – који се често повлаче у супротним правцима?

Одговор лежи у комбинацији напредних физичких принципа, пажљивог инжењерског дизајна и интелигентне системске интеграције. Поузданост се постиже употребом робусних материјала, вишеструким сигурносним маргинама и предиктивном дијагностиком. Ефикасност је оптимизована кроз контакте ниског отпора, минималну радну енергију и дуге интервале одржавања. Безбедност је обезбеђена употребом инертних медија за гашење лука, робусних блокада и могућности даљинског управљања. Прекидач високог напона мора служити као савршен проводник у нормалним условима и савршен изолатор у условима квара - дуалност која се постиже прецизном контролом лука. Равнотежа није статична тачка већ динамична, еволуирајућа мета, како технологија напредује и мењају се захтеви мреже. Овај чланак ће сецирати основне компоненте ове равнотеже, истражујући физичке, механичке и контролне стратегије које омогућавају модерном високонапонском прекидачу да се истиче у сва три стуба. Такође ћемо поделити техничке спецификације и оперативне увиде који информишу дизајн и избор ових критичних компоненти.

Садржај

• 1. Физика прекида: како се лук гаси?
• 2. Стуб поузданости: Шта чини прекидач поузданим деценијама?
• 3. Стуб ефикасности: Како прекидач може да минимизира губитке?
• 4. Стуб безбедности: Како се постиже заштита особља и система?
• 5. Закон о балансирању: Како се ова три стуба сукобљавају и сарађују?
• Често постављана питања (ФАК)
• Закључак: Будућност дизајна прекидача

1. Физика прекида: како се лук гаси?

Да бисмо разумели како високонапонски прекидач балансира своје основне циљеве, прво морамо разумети основну физику гашења лука. Када су контакти дела прекидача под оптерећењем, електрични лук се формира преко процепа. Овај лук је високотемпературна плазма, проводна струја и, ако се не контролише, наставиће да носи струју квара неограничено. Задатак прекидача је да присили тај лук да се угаси на следећој нули природне струје. Изазов је у томе што лук ствара јонизовану путању која се може брзо поново запалити како напон расте након нулте струје. Кључ успешног прекида је дејонизација јаза и враћање његове диелектричне чврстоће брже него што се ствара прелазни повратни напон (ТРВ).

Примарни механизам за гашење лука у модерним високонапонским прекидачима је употреба медијума за гашење лука. То може бити гас сумпор хексафлуорид (СФ6), вакуум или уље, сваки са сопственим скупом физичких особина. СФ6 је електронегативан, што значи да његови молекули лако хватају слободне електроне, спречавајући стварање лучног канала. То га чини изузетно ефикасним и на високим напонима и на великим струјама. Дизајн прекидача користи овај принцип: покретни контакт, повезан са пуферским цилиндром, компримира гас СФ6 током отварања. Овај гас под притиском се затим усмерава кроз млазницу у област лука, уклањајући јонизоване честице и хладећи плазму. Ово је физички принцип који омогућава високонапонском прекидачу да прекине огромне струје квара за само 30-50 милисекунди.

Веза између ових карактеристика дизајна и укупне равнотеже прекидача је интимна. Избор медијума за прекидање диктира утицај на животну средину, захтеве одржавања и физичку величину опреме. СФ6, иако изузетно ефикасан, има висок потенцијал глобалног загревања (ГВП), што доводи до све већег притиска на алтернативе. Вакумски прекидачи, иако нуде одличне перформансе на средњим напонима, захтевају више серијских прекидачких јединица за апликације високог напона. Избор медијума за прекид је стога кључни елемент у балансирању, јер директно утиче на поузданост рада, цену и еколошку одрживост прекидача.

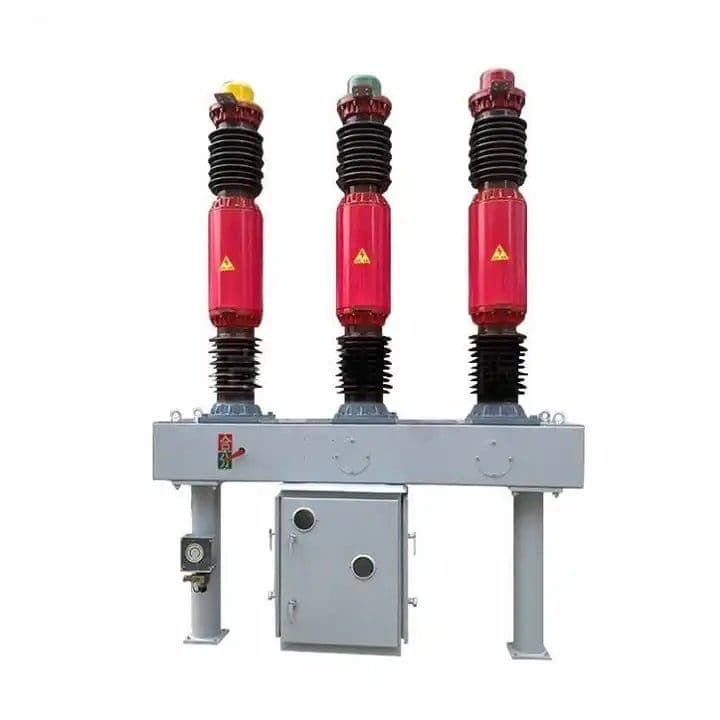

Наша фабрика у Лугау је развила низ високонапонских прекидача који оптимизују процес гашења лука за различите потребе примене. За апликације на нивоу преноса (≥72,5 кВ), нудимо СФ6 прекидаче са напредном технологијом пуффер и селф-бласт, комбинујући високу способност прекидања кратког споја са ниском радном енергијом. Механизам самопухања користи саму енергију лука да би помогао у компресији гаса, смањујући механичку енергију потребну од радног механизма, повећавајући укупну ефикасност. Следећа табела илуструје типичне перформансе прекида наших модела високонапонских прекидача.

2. Стуб поузданости: Шта чини прекидач поузданим деценијама?

У електроенергетској индустрији, поузданост је често највећи приоритет. Високонапонски прекидач је стратешко средство и његов квар може имати катастрофалне последице. Поузданост се не постиже једном карактеристиком; резултат је намерне филозофије дизајна која обухвата избор материјала, механички дизајн, отпорност на животну средину и предиктивну дијагностику. Савремени високонапонски прекидач мора бити способан да мирује месецима, чак и годинама, а затим, када је потребно, ступи у акцију са апсолутном сигурношћу. Постизање овог нивоа поузданости је тријумф инжењеринга.

Основа поузданости лежи у избору материјала. За струјни пут, контактни систем је посебно критичан. Контактне површине су обично посребрене или сребрно-волфрамове легуре, одабране због њихове високе проводљивости и отпорности на контактно заваривање. Контактни притисак се пажљиво контролише како би се одржао низак отпор без изазивања прекомерног хабања током дугог затвореног положаја. Коришћена мазива су посебно формулисана за дуг животни век механичког механизма. Масти су одабране због њихове способности да задрже своја својства у широком температурном опсегу, обезбеђујући конзистентан рад током животног века прекидача. Ово нису готове компоненте; они су пројектовани посебно за захтевно окружење високонапонских прекидача.

Механички дизајн радног механизма је подједнако важан. Механизам мора бити способан да помера масу покретног контактног склопа довољном брзином да се постигне потребно време прекида, више пута и поуздано током хиљада операција. Ово се постиже комбинацијом опружних, хидрауличних или пнеуматских система за складиштење енергије. Механизми са опругама, иако су једноставнији у дизајну, морају имати опруге које могу одржати своју снагу деценијама. Због тога су опруге често фабрички претходно напуњене, а механизам је дизајниран да минимизира број покретних делова, смањујући могућност механичког хабања и квара.

Отпорност на животну средину је још један кључни елемент поузданости. Високонапонски прекидачи се често постављају на отвореном, где су изложени киши, снегу, леду, сланом спреју и екстремним температурама. Гас СФ6 унутар прекидача обезбеђује чисто, контролисано окружење за контакте, али спољна структура мора бити заштићена. Ово се постиже пажљивим дизајном кућишта, заптивкама и употребом висококвалитетних материјала отпорних на корозију. Коришћени изолатор је критичан; керамички или полимерни изолатори морају да издрже напон напона и загађење животне средине. Наша фабрика уЛугао Повер Цо., Лтд.користи само материјале високог квалитета, а наши прекидачи су тестирани да издрже екстремне услове, обезбеђујући дугорочну поузданост.

Савремени прекидачи су све више опремљени системима за праћење стања. Ови системи надгледају радни механизам, притисак гаса, кретање контакта и електрично коло. Ове информације се користе за предвиђање кварова, омогућавајући заказивање одржавања пре него што дође до проблема. Интеграција сензора, као што су оптички сензори струје и напона, обезбеђује податке у реалном времену о здрављу прекидача, померајући одржавање са приступа заснованог на времену на приступ заснован на условима. Ово је будућност поузданости: не само да се осигура да високонапонски прекидач ради када је то потребно, већ и сазнање да ће функционисати, са све већим степеном сигурности. Комбиновањем ових приступа, савремени високонапонски прекидач постиже нивое поузданости који су били незамисливи пре једне генерације.

3. Стуб ефикасности: Како прекидач може да минимизира губитке?

Ефикасност, у контексту високонапонског прекидача, није у претварању енергије из једног облика у други. Ради се о минимизирању губитака у нормалном струјном стању и смањењу енергије потребне за рад. Прекидач се налази на путу струјног тока 99,9% времена, а сваки отпор на овом путу доприноси губитку топлоте (И²Р губици) и смањењу ефикасности система. Стога је дизајн контаката и путање струје кључан. Контактни притисак мора бити довољан да се минимизира контактни отпор, али довољно низак да се избегне прекомерно хабање. Избор материјала је кључна варијабла; посребрени контакти, на пример, обезбеђују пут изузетно ниског отпора. Штавише, дизајн контакта је оптимизован да би се избегле вруће тачке или локализовано загревање.

Радна енергија је још један фактор ефикасности. Прекидач мора бити способан за брзо отварање и затварање својих контаката. Енергија потребна за ову операцију се црпи из ускладиштеног извора енергије, као што је напуњена опруга или хидраулични акумулатор. Минимизирање потребне енергије смањује величину и цену механизма, смањује стрес на компоненте и доприноси укупној ефикасности система. Дизајн самопухања, где енергија лука помаже у компресији гаса за гашење, је одличан пример овог принципа. Коришћењем сопствене енергије лука за помоћ у процесу прекида, механичка енергија потребна за радни механизам се смањује, побољшавајући укупну ефикасност уређаја.

Други важан аспект ефикасности је брзина цурења гаса СФ6. СФ6 је скуп изолациони гас и такође је моћан гас стаклене баште. Свако цурење представља и финансијски трошак и утицај на животну средину. Модерни високонапонски прекидачи су дизајнирани са изузетно ниским степеном цурења. Висококвалитетне заптивке и прецизни стандарди производње обезбеђују да се гас задржи у прекидачу током целог радног века. Технологија заптивања, у комбинацији са напредним праћењем густине гаса, осигурава да прекидач ради са својим оптималним перформансама без цурења у околину.

Ефикасност високонапонског прекидача протеже се даље од његовог сопственог рада на шири систем напајања. Пружајући брз и поуздан прекид квара, прекидач минимизира ризик од оштећења опреме и нестанка струје, што може имати огромне економске трошкове. Прекидач је кључна компонента у модерном, ефикасном систему напајања. Наши високонапонски прекидачи су дизајнирани не само за изврсност у сопственој функцији, већ и да допринесу укупној ефикасности мреже. У табели испод су наведене кључне карактеристике за повећање ефикасности наших модела прекидача.

4. Стуб безбедности: Како се постиже заштита особља и система?

Безбедност, у контексту високонапонских прекидача, је вишеструки концепт. Обухвата заштиту самог електроенергетског система, чувајући физичку инфраструктуру од термичких и механичких оштећења током кварова. Такође укључује заштиту оперативног особља, штитећи их од ризика од високонапонске и високоенергетске електричне опреме. Неуспех у безбедности може бити катастрофалан, што га чини примарним покретачем дизајна. Безбедност није додатна функција; то је основни принцип интегрисан у рад прекидача.

Сигурност почиње од самог прекидача. Избор изолационог медијума, као што је СФ6, инхерентно обезбеђује безбедносне предности. Гас је инертан и незапаљив, уклања опасност од пожара и експлозије повезане са уљним прекидачима. Херметички затворен прекидач такође штити унутрашње контакте од околине, обезбеђујући да заштитна функција прекидача није угрожена спољашњом контаминацијом. Кућиште је дизајнирано да издржи унутрашњи притисак од лука, садржи сваки потенцијални квар и штити особље од ефеката квара.

Поред инхерентне сигурности прекидача, модерни високонапонски прекидачи укључују широку лепезу сигурносних блокада и заштитних карактеристика. Радни механизам је дизајниран са механичким блокадама које спречавају неправилан рад. На пример, операција затварања је механички закључана ако је дата команда за отварање, чиме се спречава да се прекидач затвори у случају квара. Електрично контролно коло је на сличан начин заштићено блокадама како би се спречило више операција које би могле оштетити механизам. Прекидачи за уземљење су често интегрисани, обезбеђујући видљив и проверљив пут до земље за потребе одржавања. Ове блокаде су од суштинског значаја за осигурање безбедности особља и поузданости електроенергетског система.

Још један критичан аспект сигурности је ограничење струје квара. Високонапонски прекидач је примарни уређај за прекидање струја квара, а његова способност да то уради брзо минимизира трајање квара. Ово смањује термички и механички стрес на компонентама система, штитећи трансформаторе, каблове и генераторе од оштећења. Брзим отклањањем квара, прекидач такође смањује ризик од секундарних кварова, као што је бљесак лука или експлозија, што може угрозити особље. Поред самог прекидача, одговарајуће безбедносне процедуре и обука су од суштинског значаја за заштиту особља. Прекидач је дизајниран са могућношћу даљинског управљања, омогућавајући оператеру да буде безбедно удаљен од опреме током операције пребацивања.

Баланс између безбедности и осталих стубова је кључан. Прекидач који је дизајниран са екстремним сигурносним маргинама може бити већи, тежи и скупљи. Међутим, сигурност коју пружа опрема је фактор о којем се не може преговарати. Табела испод приказује кључне безбедносне карактеристике интегрисане у наш високонапонски прекидач.

5. Закон о балансирању: Како се ова три стуба сукобљавају и сарађују?

До сада смо испитали поузданост, ефикасност и безбедност као три различита стуба. Међутим, прави изазов дизајна високонапонских прекидача лежи у међусобној игри. Ова три циља се често сукобљавају. На пример, дизајн који максимизира поузданост може укључивати додатну редундантност, што доводи до повећања тежине и трошкова и потенцијално смањења ефикасности. Дизајн који максимизира ефикасност може користити лакше материјале, али ови материјали можда неће пружити исту дугорочну поузданост као теже, робусније алтернативе. Уметност инжењера прекидача је да пронађе оптималну тачку равнотеже.

Размотрите случај дизајна контаката. Да би се постигла висока поузданост, контакти морају бити пројектовани да издрже електрична и топлотна напрезања струје квара. Ово може захтевати већу контактну површину или робуснији материјал, што може повећати отпор контакта и смањити ефикасност. Насупрот томе, да би се постигла висока ефикасност, контактни отпор мора бити минимизиран, али то може довести до дизајна који је подложнији контактном заваривању или ерозији. Инжењер мора да управља овим конфликтним захтевима, бирајући материјале и дизајне који нуде најбољи компромис. Слично томе, радни механизам мора бити дизајниран тако да буде веома поуздан, али његова потрошња енергије је фактор укупне ефикасности прекидача.

Ова три стуба такође сарађују. Прекидач који је веома поуздан је такође сигурнији. Ако је прекидач непоуздан, може да не прекине квар, што доводи до катастрофалног квара који би могао да угрози и систем и особље. Слично томе, ефикасни прекидач је такође поузданији, јер ради на нижим температурама и мање оптерећује своје компоненте. Употреба технологије само-бласти је савршен пример ове сарадње: побољшава ефикасност смањењем радне енергије, али такође повећава поузданост смањењем механичког оптерећења механизма. Интеграција система за праћење стања је моћан алат за побољшање сва три стуба истовремено. Праћењем здравља прекидача, систем може предвидети и спречити кварове, повећавајући поузданост. Идентификовањем неефикасних режима рада, систем се може оптимизовати, побољшавајући ефикасност. А пружањем раног упозорења о потенцијалним проблемима, систем се може користити за побољшање безбедности.

Равнотежа је динамична. Како технологија напредује, дефиниција оптималне равнотеже се мења. Увођење нових материјала, нових сензора и нових алгоритама управљања континуирано помера границе могућег. Будућност високонапонских прекидача је још већа интеграција, где прекидач постаје паметан комуникациони чвор у дигиталној мрежи. То ће бити систем који није само поуздан, ефикасан и безбедан, већ и систем који активно управља сопственим здрављем, предвиђа сопствене потребе и оптимизује сопствене перформансе. Ово је будућност којој је наша фабрика у Лугау посвећена стварању.

Следећа табела илуструје како избор дизајна у високонапонском прекидачу може утицати на три стуба, демонстрирајући инхерентне компромисе.

Често постављана питања (ФАК)

Питање 1: Колики је типичан животни век високонапонског прекидача и који фактори утичу на његов век трајања?

Одговор: Висококвалитетни високонапонски прекидач, попут оних које производи Лугао Повер Цо., Лтд., обично има пројектни век од 30 до 40 година. Стварни животни век зависи од неколико фактора: броја прекида струје квара (који деградирају лучне контакте), учесталости механичких операција (што утиче на механизам), амбијенталног окружења (корозија, температура) и квалитета одржавања. Добро одржаван СФ6 прекидач, са ограниченим бројем операција квара, лако може премашити свој пројектовани век. Наши прекидачи су дизајнирани са заменљивим лучним контактима како би се омогућило исплативо продужење века трајања. Редовно праћење стања и одржавање су кључни за максимизирање радног века.

Питање 2: Како се високонапонски прекидач носи са грешком једносмерне струје (ДЦ), која нема природни прелаз у нулу?

Одговор: Високонапонски прекидачи су првенствено дизајнирани за системе наизменичне струје, где струја природно прелази нулу два пута по циклусу. ДЦ системи немају ову природну нулу, што чини прекид много тежим. За кварове једносмерне струје, прекидач мора да форсира нулту струју. Ово се обично постиже у високонапонским ДЦ (ХВДЦ) системима који користе наменски ХВДЦ прекидач, који користи другачији механизам прекида, као што је хибридни приступ користећи енергетску електронику да би се струја приморала на нулу, у комбинацији са механичким прекидачем за изоловање квара. Наша фабрика производи специјализоване високонапонске прекидаче за ХВДЦ апликације, који укључују ове напредне технологије.

Питање 3: Која је разлика између мртвог резервоара и конфигурације прекидача у резервоару под напоном?

Одговор: У прекидачу мртвог резервоара, прекидач је смештен у уземљено метално кућиште. Ово пружа јасну безбедносну предност, пошто је високи напон затворен, а кућиште је на потенцијалу земље. У прекидачу резервоара под напоном, прекидач се налази на високом напону, а резервоар није уземљен. Разбијачи мртвих резервоара се обично лакше одржавају и нуде већу флексибилност дизајна, али су тежи и скупљи. Прекидачи резервоара под напоном су лакши и имају мање диелектричне губитке, што их чини ефикаснијим за неке примене. Оба дизајна производи наша фабрика у Лугао Повер Цо., Лтд., пружајући нашим купцима избор на основу њихових специфичних захтева.

Питање 4: Који су потенцијални проблеми заштите животне средине са СФ6 прекидачима и како се они решавају?

Одговор: СФ6 има висок потенцијал глобалног загревања (ГВП), што га чини снажним гасом стаклене баште. Индустрија активно ради на смањењу емисије СФ6 кроз побољшано заптивање, строже процедуре руковања гасом и развој алтернативних гасова. Наша фабрика у Лугао Повер Цо., Лтд. је имплементирао програм за минимизирање цурења СФ6, са стопама мањим од 0,1% годишње. Поред тога, активно развијамо високонапонски прекидач користећи еколошки ефикасне алтернативе, као што је АирПлус (мешавина гасова са значајно смањеним ГВП), како бисмо нашим купцима пружили одрживије решење. Прелазак на ове алтернативе је кључни приоритет за наше напоре у истраживању и развоју.

Питање 5: Како да израчунам потребну прекидну моћ кратког споја за прекидач у мојој трафостаници?

Одговор: Потребна прекидна способност кратког споја одређена је максималном струјом квара која може да тече на месту уградње прекидача. Ово захтева детаљну студију електроенергетског система која узима у обзир импедансу извора, импедансу трансформатора и конфигурацију мреже. Студија ће израчунати симетричну струју кратког споја (кА) и Кс/Р однос, који одређује једносмерну компоненту струје квара. Називна струја прекида кратког споја прекидача мора бити већа од ове израчунате струје и мора бити способна да прекине пуну асиметричну струју квара. Инжењерски тим наше фабрике може помоћи у овом прорачуну и пружити стручне савете о одговарајућем високонапонском прекидачу за вашу примену.

Закључак: Будућност дизајна прекидача

Високонапонски прекидач је ремек-дело инжењерства које мора стално да балансира конкурентске захтеве поузданости, ефикасности и безбедности. Ова равнотежа се постиже пажљивим одабиром материјала, механичким дизајном и интеграцијом система. Како се енергетски системи развијају ка већој сложености, са више обновљивих извора енергије, дистрибуираном производњом и ДЦ интерконекцијама, захтеви за прекидачима ће се само повећавати. Будућност високонапонског прекидача лежи у интеграцији паметних технологија, омогућавајући одржавање засновано на условима, оптимизацију перформанси у реалном времену и беспрекорну интеграцију у дигиталну мрежу. Скроман прекидач који штити мрежу постаје софистициран, интелигентан чвор.

Лугао Повер Цо., Лтд. посвећен је вођењу ове еволуције. Наша посвећеност истраживању и развоју осигурава да су наши високонапонски прекидачи на челу технологије, нудећи нашим клијентима најбољи баланс перформанси, поузданости и одрживости. Позивамо вас да истражите наш асортиман производа и да контактирате наш инжењерски тим како бисте разговарали о вашим специфичним захтевима система напајања. Било да планирате нову трафостаницу, надоградите постојећу или желите да побољшате ефикасност ваше мреже, наш стручни тим је спреман да вам помогне.Контактирајте Лугао Повер Цо.,Лтд. данасда сазнате више о нашем свеобухватном асортиману решења за високонапонске прекидаче.
