Зашто су високонапонски прекидачи неопходни за заштиту трансформатора?

Замислите енергетски трансформатор – масивни, тихи стражар у срцу електричне подстанице – изненада погођен ударом грома или катастрофалним кратким спојем. За делић секунде, унутрашња изолација трансформатора би могла да поквари, намотај би се могао прегрејати, а настала експлозија би могла да оштети целу трафостаницу, гурнувши хиљаде домова и предузећа у мрак. Једина ствар која стоји између овог сценарија и нормалног, поузданог рада је уређај који често узимамо здраво за готово:Високонапонски прекидач. Овај уређај није само прекидач; то је брзи заштитни релеј високе верности који мора да открије квар, донесе одлуку и прекине струју која може бити десетине хиљада ампера – све у временском прозору мереном у милисекундама. Без тога, трансформатор, једно од најскупљих и најкритичнијих средстава у енергетској мрежи, био би рањив на саме силе које је дизајниран да искористи.

Суштинска улога високонапонског прекидача у заштити трансформатора није ствар погодности; то је питање опстанка за мрежу. Трансформатор је сложен, деликатан комад опреме. Његово језгро је лавиринт бакарних намотаја и изолације који ради на високим температурама и под огромним електричним стресом. Струја квара, ако се дозволи да опстане, ствара топлоту која може да растопи бакар и испари уље, стварајући насилни бљесак лука који може уништити трансформатор. Високонапонски прекидач делује као крајњи чувар. То је једини уређај који може брзо и одлучно да изолује трансформатор од квара, спречавајући да локализовани проблем прерасте у системски квар. Овај чланак ће сецирати техничке, економске и оперативне разлоге зашто је ова суштинска компонента тако неопходна. Такође ћемо истражити како наша решења високонапонских прекидача у Лугао Повер Цо., Лтд. су пројектовани да обезбеде брзину, поузданост и прецизност потребну за заштиту ових критичних средстава.

Садржај

• 1. Шта је високонапонски прекидач и како штити трансформаторе?
• 2. Зашто су трансформатори подложни кваровима без одговарајуће заштите?
• 3. Како се разликују различите врсте високонапонских прекидача за заштиту трансформатора?
• 4. Који технички параметри дефинишу прекидач високих перформанси?
• 5. Како модерна контрола и надзор побољшавају ефикасност прекидача?
• Често постављана питања (ФАК)
• Закључак

Шта је високонапонски прекидач и како штити трансформаторе?

Прекидач високог напона је специјализовани прекидачки уређај дизајниран да прекине струје квара – масивне, неконтролисане ударе електричне енергије који се јављају током кратког споја – и да изолује део електричне мреже, као што је трансформатор, од остатка система. То није једноставан прекидач за укључивање/искључивање. То је брзи прекидач са високим улозима који своју функцију мора обављати са изузетном прецизношћу. Трансформатор, који је основно средство које штитимо, је уређај који повећава или смањује напон. Док ради нормално, високонапонски прекидач остаје у затвореном положају, омогућавајући струји да тече. Међутим, у тренутку када се открије квар – обично помоћу релеја који надгледа струју, напон или диференцијалне сигнале – прекидач мора да се отвори, гасећи лук који се формира између његових контаката док се раздвајају. Критични задатак је отклањање квара пре него што може да изазове термичко или механичко оштећење трансформатора. За велики енергетски трансформатор, ово време чишћења је често мање од 100 милисекунди. Да се ​​ово стави у перспективу, трептање људског ока траје око 300 до 400 милисекунди. Високонапонски прекидач мора деловати брже од трептаја ока да би заштитио машину која може да тежи стотинама тона.

Физика овог прекида је место где инжењерски изазов постаје очигледан. Када се прекидач отвори, између раздвојених контаката се формира лук. Овај лук је у суштини плазма - високо проводљиви канал јонизованог гаса који би, ако се не контролише, наставио да спроводи струју неограничено. Да би угасио овај лук, прекидач мора, у делићу секунде, да охлади и дејонизује путању лука. Различити дизајни прекидача користе различите технике. СФ6 (сумпор хексафлуорид) прекидач користи проток компримованог СФ6 гаса да охлади лук и испрати јонизоване честице, ослањајући се на изузетна изолациона својства СФ6 да би издржао напон система. Вакумски прекидач се ослања на високу диелектричну чврстоћу вакуума да би угасио лук. Врхунски уљни прекидач, иако старија технологија, користи гас који настаје испаравањем уља да охлади и угаси лук. Све ове методе морају постићи исти резултат: нулта струја на следећој природној струји нула таласног облика наизменичне струје, а затим брзи опоравак диелектричне чврстоће да би се спречио поновни удар. У Лугао-у, наша решења за високонапонске прекидаче су изграђена на дубоком разумевању ове физике гашења лука, обезбеђујући да наши прекидачи нису само поуздани, већ и предвидљиви у својим перформансама.

Да бисте истински схватили улогу заштите трансформатора, корисно је размислити о томе шта трансформатор ради. То је индуктивни уређај. Чува енергију у свом магнетном пољу. Када дође до квара на секундарној страни трансформатора, енергија са примарне стране се изненада баца у квар. Трансформатор види огромну струју, коју не може да поднесе. Тада долази у обзир високонапонски прекидач. Обично се поставља на примарну страну, страну високог напона, трансформатора. Његов посао је да искључи трансформатор са узводног извора енергије, тако да се квар ефективно храни само инерцијом генератора. Изолујући трансформатор од високонапонске магистрале, прекидач спречава да струја квара ескалира до тачке где би се трансформатор оштетио. Трансформатор без исправног високонапонског прекидача је као аутомобил без кочница; могло би да функционише неко време, али када нешто крене наопако, последице су катастрофалне. Наша фабрика је дизајнирала низ производа за високонапонске прекидаче који су посебно скројени за заштиту трансформатора, нудећи низ опција за различите напонске и струјне оцене, захтеве примене и услове околине.

Зашто су трансформатори подложни кваровима без одговарајуће заштите?

Слабости енергетског трансформатора су укорењене у његовом основном дизајну и материјалима које користи. Типичан велики енергетски трансформатор је сложен склоп бакарних намотаја, изолације на бази целулозе и трансформаторског уља. Ова комбинација је дизајнирана за ефикасан рад у уском опсегу нормалних услова. Међутим, он је инхерентно подложан широком спектру типова кварова, од којих многи могу бити катастрофални ако их високонапонски прекидач не отклони одмах и аутоматски. Да бисте разумели ову рањивост, морате да цените физику квара трансформатора. Кратки спој на излазној (секундарној) страни трансформатора је најчешћи сценарио. Ако је секундар кратко спојен, примарна страна повлачи струју која је теоретски ограничена само импедансом трансформатора, која је релативно ниска. Ова струја квара може бити 10 до 20 пута већа од нормалне струје пуног оптерећења. Резултат је нагло и екстремно загревање намотаја, што може да истопи бакар и да изазове квар изолације. Брзо ширење уља услед топлоте може створити експлозивне гасове, што доводи до насилног квара. Прекидач високог напона мора открити овај струјни удар и искључити трансформатор пре него што температура намотаја достигне критични ниво.

Осим кратких спојева, трансформатори су такође рањиви на друге, подмуклије претње. То укључује ударе грома, који могу да изазову удар напона који разбија изолацију, и ферорезонанцу, феномен који може изазвати пренапоне и прекомерне струје када је трансформатор под напоном или без напона. Такође су подложни преоптерећењу, што може довести до постепеног прегревања намотаја и деградације изолације. Чак и нешто тако једноставно као што је квар у измјењивачу славина, који прилагођава однос напона трансформатора, може узроковати катастрофалан квар. У сваком случају, заједничка нит је да квар или абнормално стање, ако се дозволи да потраје чак и неколико циклуса, може проузроковати трајно и непоправљиво оштећење трансформатора. Због тога је високонапонски прекидач толико важан: то није реактивна мера, већ проактивна. То је једини уређај који може да спречи настанак неизбежних последица квара безбедним изоловањем трансформатора од електроенергетског система.

Штавише, трансформатори нису само подложни унутрашњим кваровима. Такође су подложни кваровима у повезаној мрежи. Квар у дистрибутивном фидеру који је повезан на секундарну страну трансформатора одразиће се на примарну страну. Трансформатор ће видети струју квара и покушаће да је нахрани. Овде координација система заштите постаје критична. Високонапонски прекидач на примарној страни трансформатора је део ланца уређаја који су дизајнирани да раде на координисан начин. На пример, осигурач или рецлосер на секундарној страни могу уклонити пролазну грешку, али за озбиљнију грешку, примарни прекидач мора да ради да заштити трансформатор. Без ове координације, квар на секундарној страни може довести до непотребног окидања примарног прекидача, што би довело до нестанка на много већој површини. Због тога је заштита трансформатора проблем на нивоу система, а високонапонски прекидач је централна, критична компонента тог система. АтЛугао Повер Цо., Лтд., ми имамо дубоко разумевање ових принципа координације и дизајнирамо наша решења за високонапонске прекидаче тако да буду у потпуности компатибилна са широким спектром заштитних шема, обезбеђујући беспрекорну интеграцију и оптималне перформансе.

Како се разликују различите врсте високонапонских прекидача за заштиту трансформатора?

Када бирају високонапонски прекидач за заштиту трансформатора, инжењери морају узети у обзир специфичну примену и изабрати између различитих технологија: СФ6, вакуумских и уљних прекидача. Сваки тип има свој јединствени скуп карактеристика које га чине погодним за различите опсеге напона и струје. Деценијама су уљни прекидачи били стандард, али су у великој мери замењени СФ6 и вакуумским технологијама због њихових супериорних перформанси и карактеристика одржавања. Међутим, разумевање историје и еволуције технологије помаже да се цене модерна решења која су данас доступна.

Оил Цирцуит Бреакерс су најстарији од три. Они се ослањају на то да се лук увлачи у уље, које хлади лук и ствара гас водоник који помаже да се угаси. Иако су робусни и имају релативно висок прекидни капацитет, велики су, тешки и захтевају редовно одржавање како би се допунило уље и уклониле наслаге угљеника. Они такође представљају опасност по животну средину и пожар због уља. У Лугао-у више не производимо уљне прекидаче за нове инсталације, али пружамо подршку за постојеће.

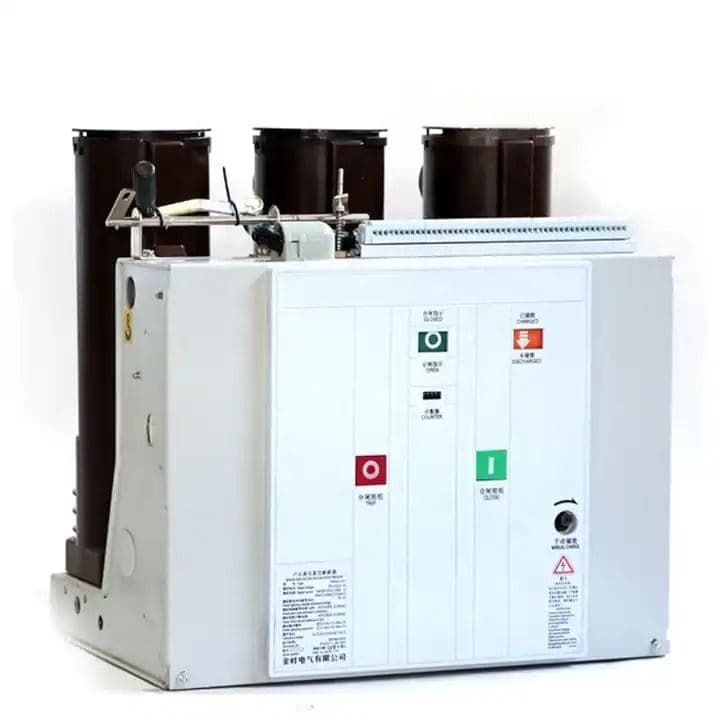

Вакуумски прекидачи модернији су и нуде неколико предности. За гашење лука користе затворену вакуумску комору. Без медијума за одржавање сагоревања, лук се брзо гаси када се контакти раздвоје. Ово резултира веома компактним и лаганим дизајном, са дугим интервалима одржавања. Међутим, вакуумски прекидачи су генерално ограничени на напоне до око 72 кВ. За веће напоне њихов дизајн постаје компликован и скуп. Често се користе у дистрибутивним подстаницама и индустријским апликацијама. Главна предност за заштиту трансформатора је њихова брзина и поузданост, али они обично нису погодни за највише напонске нивое који се налазе у преносним системима.

СФ6 прекидачи представљају савремени стандард за високонапонске апликације. Ови разбијачи користе гас сумпор хексафлуорид, који има изузетна својства изолације и гашења лука. Гас се компресује и дува преко лука да би се охладио и прекинуо струју. СФ6 прекидачи имају веома висок прекидни капацитет и могу ефикасно да раде на највећим напонима преноса. Такође имају веома ниске захтеве за одржавањем. Наша фабрика у Лугао Повер Цо., Лтд. је специјализован за производњу СФ6 високонапонских прекидача више од 15 година, а ми смо побољшали дизајн како бисмо осигурали максималну поузданост. Табела у наставку даје упоредну анализу ова три типа.

За модерну заштиту трансформатора, СФ6 високонапонски прекидач је препоручени избор за већину високонапонских апликација због својих супериорних перформанси, поузданости и ниских захтева за одржавањем. Наша фабрика је произвела хиљаде СФ6 јединица које тренутно штите критичне трансформаторе широм света. Технологија СФ6 пружа најснажнију заштиту и то је технологија коју настављамо да развијамо и усавршавамо у Лугао-у.

Који технички параметри дефинишу прекидач високих перформанси?

Да бисте заиста разумели заштиту коју пружа високонапонски прекидач, морате погледати његове кључне техничке спецификације. Ови параметри нису само бројеви на листи података; они су метрика која дефинише способност уређаја да заштити трансформатор. Примарне спецификације су називни напон, називна струја, називна струја прекидања кратког споја и називна струја стварања кратког споја. Ови параметри, у комбинацији са радним временом и способношћу прелазног повратног напона (ТРВ), дефинишу опсег перформанси прекидача. У Лугао Повер Цо., Лтд., имамо свеобухватан скуп техничких параметара за сваки од наших модела високонапонских прекидача, и можемо их прилагодити тако да задовоље специфичне захтеве купаца.

Називни напон је највећи напон за који је предвиђен прекидач. Мора бити најмање напон система.Називна струја је стална струја коју прекидач може да носи без прегревања. Ово мора бити једнако или веће од нормалне струје оптерећења трансформатора.Називна струја прекида кратког споја је максимална струја квара коју прекидач може прекинути. Ово је најкритичнији параметар за заштиту трансформатора. Мора бити довољно висока да поднесе максималну могућу струју квара која може да тече кроз трансформатор. Ако прекидач има прениску струју прекида, могао би да не прекине квар велике струје, што би довело до уништења трансформатора.Називна струја кратког споја је максимална вршна струја на коју прекидач може да се затвори, што је важно у апликацијама где би прекидач могао бити затворен због квара. Време рада је време које је потребно да се прекидач отвори након што прими сигнал за искључење. За заштиту трансформатора, брже време рада је увек боље, јер ограничава количину енергије која се може распршити у трансформатору током квара. Прелазни напон опоравка (ТРВ) је напон који се појављује на контактима прекидача одмах након прекида струје. ТРВ таласни облик је одређен индуктивношћу и капацитивношћу система. Прекидач мора бити у стању да издржи овај ТРВ без поновног укључивања.

Табела испод сумира типичне техничке параметре за високонапонски прекидач који се користи у окружењу подстанице.

Избор високонапонског прекидача са исправним параметрима није тривијалан задатак. Захтева детаљну анализу струје квара трансформатора, која је одређена импедансом система и напоном трансформатора. Прецењивање параметара доводи до већих трошкова и непотребних претераних спецификација. Њихово потцењивање може довести до катастрофалног неуспеха. Наш инжењерски тим у Лугао Повер Цо., Лтд. пружа детаљну техничку подршку нашим купцима, помажући им да изаберу одговарајући високонапонски прекидач за њихове специфичне потребе заштите трансформатора.

Како модерна контрола и надзор побољшавају ефикасност прекидача?

Високонапонски прекидач више није само механички прекидач. Модерне верзије су интегрисане са софистицираним системима контроле и надзора који значајно повећавају њихову ефикасност у заштити трансформатора. Ови системи су нервни систем прекидача, који пружа повратне информације у реалном времену, дијагностику и способност прилагођавања променљивим условима. Језгро ове технологије је заштитни релеј, уређај који континуирано прати струјне и напонске сигнале из трансформатора и мреже. Када детектује квар, шаље сигнал за искључење на радни механизам прекидача. Релеј је интелигенција која одлучује када ће деловати, а прекидач је мишић који извршава акцију. Без релеја, прекидач је слеп. Без прекидача, релеј је импотентан. Интеграција ова два система је оно што модерну заштиту трансформатора чини тако ефикасном.

Савремени заштитни релеји могу се програмирати софистицираним алгоритмима који разликују различите врсте кварова, као што су кратки спој, квар на земљи или преоптерећење. Ова интелигенција спречава нежељено окидање, где се прекидач отвара за некритичан догађај, што је кључно за одржавање стабилног напајања. Они такође користе комуникационе протоколе, као што је ИЕЦ 61850, да деле информације са другим релејима у подстаници, омогућавајући координисану шему заштите. Ова комуникација омогућава систему да изолује само погођени део мреже, минимизирајући утицај нестанка. За трансформатор, то значи да ако је квар на секундарној страни, примарни прекидач може бити дизајниран да се активира тек након што секундарни прекидачи не успеју да га ослободе, пружајући резервни слој заштите.

Поред релеја, савремени прекидачи су такође опремљени сензорима за праћење стања. Ови сензори мере параметре као што су време рада, ход контаката, притисак гаса (за СФ6 прекидаче) и температура контаката. Ови подаци се континуирано прикупљају и анализирају како би се обезбедила дијагностичка процена здравља прекидача. Подаци се могу користити за предвиђање кварова пре него што се појаве, омогућавајући проактивно одржавање које може значајно продужити век трајања уређаја. За заштитни прекидач трансформатора, то значи да је ефикасност прекидача предвидљивија и поузданија. У Лугао Повер Цо., Лтд., развили смо власнички систем за праћење стања за наше производе високонапонских прекидача. Овај систем пружа нашим клијентима потпуни увид у здравље њиховог прекидача, омогућавајући им да ефикасније планирају одржавање и смањујући ризик од непланираних испада. Комбинујући физичку робусност наших прекидача са дијагностичком снагом савременог надзора, у могућности смо да понудимо решење заштите које није само поуздано, већ и интелигентно.

Често постављана питања (ФАК)

Питање 1: Колико дуго је потребно високонапонском прекидачу да отвори и отклони квар?

Одговор: За савремени високонапонски прекидач, укупно време чишћења—од почетка струје квара до коначног прекида лука— је обично између 30 и 50 милисекунди. Ово је отприлике исто време као и трептање људског ока. Прекидач мора да се отвори довољно брзо да спречи прегревање трансформатора и да заштити остатак мреже од струје квара. Наши производи са високонапонским прекидачима у Лугао Повер Цо., Лтд. су пројектовани да постигну ово брзо време отварања, обезбеђујући ефикасну заштиту трансформатора.

Питање 2: Која је разлика између прекидача и прекидача?

Одговор: Прекидач је дизајниран да прекида струје квара и штити опрему. Прекидач за искључивање је дизајниран да изолује струјно коло ради одржавања и није предвиђен да прекида струје квара. Прекидач за искључење ради само када је коло без напона, обично након што се прекидач отвори. Прекидач је активна заштита, док је растављач сигурносни уређај за изолацију. Оба су неопходна за безбедну и функционалну подстаницу, али имају веома различите улоге.

Питање 3: Колико често треба одржавати високонапонски прекидач?

Одговор: Интервал одржавања зависи од типа прекидача и препорука произвођача. За СФ6 високонапонски прекидач, одржавање је обично потребно сваких 10 до 15 година или након одређеног броја операција, у зависности од тога шта се прво догоди. Ово укључује проверу притиска гаса СФ6, радног механизма и стања контакта. Код вакуумских прекидача интервал може бити и дужи. Наша фабрика у Лугао Повер Цо., Лтд. пружа детаљне распореде одржавања и препоруке за све наше производе са високонапонским прекидачима, помажући нашим клијентима да продуже њихов радни век.

Питање 4: Шта се дешава ако се високонапонски прекидач не отвори током квара?

Одговор: Ако се прекидач не отвори, радиће резервни систем заштите, познат као „заштита од квара прекидача“. Ово ће обично искључити све друге прекидаче који су повезани на исту магистралу, изолујући цео део подстанице. Ово је последње средство за спречавање катастрофалног квара и доводи до ширег нестанка струје. Због тога је поузданост примарног високонапонског прекидача толико важна и зашто ми у Лугао Повер Цо., Лтд. ставите тако снажан нагласак на квалитет и тестирање у нашем производном процесу.

Питање 5: Да ли се високонапонски прекидач може користити за заштиту трансформатора од унутрашњих кварова?

Одговор: Да, али за то је потребан релеј диференцијалне заштите. Овај релеј мери струју која улази и излази из трансформатора. У нормалном стању, ове струје су једнаке. Ако постоји унутрашња грешка, струје ће се разликовати и релеј ће искључити високонапонски прекидач. Ово је примарна заштита за унутрашњи квар трансформатора. Наша решења високонапонских прекидача су дизајнирана да буду у потпуности компатибилна са шемама диференцијалне заштите.

Закључак

Високонапонски прекидач није само део опреме; он је суштински чувар енергетског трансформатора и, самим тим, целе електричне мреже. То је једини уређај који може да открије катастрофалан квар и прекине огромне струје које би иначе уништиле трансформатор. Савремени високонапонски прекидач, посебно СФ6 технологија за коју смо специјализовани у Лугао Повер Цо., Лтд., еволуирао је у софистицирану, интелигентну и веома поуздану компоненту. Његов дизајн је мешавина физике, напредних материјала и прецизне производње, а сви заједно раде како би осигурали да трансформатор буде заштићен у најкритичнијим околностима. Трансформатор је често најскупље и најкритичније средство у трафостаници и његова заштита се не може препустити случају. Потребан је прекидач који није само брз, већ поуздан, поновљив и предвидљив.

У Лугао Повер Цо., Лтд., разумемо критичну улогу коју наши производи са високонапонским прекидачима имају у обезбеђивању поузданости мреже. Зато толико улажемо у истраживање, развој и контролу квалитета. Наша фабрика је посвећена производњи прекидача који не само да испуњавају већ и превазилазе најстроже међународне стандарде. Ако желите да унапредите заштиту вашег трансформатора или планирате нову трафостаницу, позивамо вас да нам се обратите. Дозволите нам да разговарамо о вашим специфичним захтевима и о томе како наша решења високонапонских прекидача могу да обезбеде заштиту која вам је потребна.Контактирајте Лугао Повер Цо.,Лтд. данасза консултације без обавеза и откријте разлику коју заиста поуздан високонапонски прекидач може да учини за заштиту вашег трансформатора.
