Која су кључна разматрања при одабиру високонапонских прекидача?

Избор аВисоконапонски прекидачје једна од најважнијих одлука које ће донети инжењер електроенергетског система. То није једноставна пракса набавке; то је стратешки избор који деценијама утиче на безбедност, поузданост и економске перформансе целе електричне мреже. Лоше одабран високонапонски прекидач може довести до катастрофалног квара опреме, продужених нестанка струје и значајних финансијских губитака. Супротно томе, добро одабран прекидач побољшава стабилност система, минимизира застоје и обезбеђује дуг радни век са захтевима одржавања који се могу управљати. Изазов је у томе што процес селекције укључује сложену интеракцију електричних, механичких, еколошких и економских фактора. Овај чланак пружа структурирани оквир који ће водити инжењере кроз ову критичну одлуку, ослањајући се на деценије индустријског искуства и практичног знања на терену.

Овај водич ће сецирати процес одабира, испитујући битне параметре који се морају узети у обзир, од основних електричних оцена до напредних функција за праћење стања које су сада доступне. Истражићемо доминантне технологије — СФ6, вакуум и еколошки ефикасне алтернативе у настајању — и разговараћемо о њиховим предностима и слабостима за различите примене. Такође ћемо се позабавити практичним реалностима инсталације, рада и одржавања, обезбеђујући да изабрани високонапонски прекидач не само да испуњава техничке спецификације, већ је и усклађен са оперативним могућностима комуналног или индустријског објекта. Разумевањем кључних разматрања наведених у овом чланку, инжењери могу да доносе информисане, самоуверене одлуке које обезбеђују дугорочни интегритет њихових енергетских система. Наша фабрика уЛугао Повер Цо., Лтд.производи високонапонске прекидаче више од две деценије, а ово знање смо прикупили из нашег великог искуства у пружању решења купцима широм света.

Садржај

• 1. Фондација: Које су критичне електричне оцене?
• 2. Технолошка одлука: који прекидни медијум је прави за вас?
• 3. Разматрања животне средине и инсталације: где ће функционисати?
• 4. Економија власништва: изван куповне цене
• 5. Провера будућности: Како ћете одржавати и надгледати Бреакер?
• Фрекуентли Постављена питања (ФАК)
• Закључак и следећи кораци

1. Фондација: Које су критичне електричне оцене?

Замислите инжењера трафостанице који има задатак да надогради 145 кВ разводно постројење. Пројекат захтева нови високонапонски прекидач за заштиту критичног далековода. Постојећа инфраструктура укључује трансформатор снаге 40 МВА, а ниво квара на сабирници је израчунат на 40 кА. Процес одабира почиње са низом основних електричних оцена које дефинишу способност прекидача. Ове оцене нису произвољни бројеви; они су математички израз способности прекидача да ради безбедно и поуздано у електричном окружењу електроенергетског система. Инжењер мора пажљиво да процени сваку оцену како би се уверио да изабрани уређај није недовољно или претерано специфициран. Следећа табела приказује примарне електричне вредности и њихов практични значај.

Називни напон је основа избора. То је максимални континуирани напон који високонапонски прекидач може да издржи. За систем од 145 кВ, прекидач мора бити оцењен на најмање 145 кВ. Међутим, такође је важно узети у обзир максимални радни напон, који може бити нешто већи од номиналног напона. Називна струја мора бити довољна да издржи нормално оптерећење, са маргином за будући раст. Међутим, прекидна струја кратког споја је најкритичнија безбедносна оцена. Дефинише максималну струју квара коју високонапонски прекидач може безбедно да прекине. Ако је ова оцена прениска, прекидач може катастрофално да поквари у случају квара. У компанији Лугао Повер Цо., Лтд., нудимо низ високонапонских прекидача са различитим капацитетима прекидања кратког споја који одговарају различитим системским захтевима, осигуравајући да уређај није ни превише ни недовољно специфициран.

ТРВ је можда најсуптилнија, али подједнако важна оцена. Када прекидач прекине квар, на отвореним контактима се појављује прелазни напон. Овај ТРВ карактерише његова амплитуда, брзина пораста и фреквенција. Високонапонски прекидач мора бити пројектован да издржи ТРВ без поновног паљења лука. ТРВ је одређен импедансом система и тачком на таласу у којој долази до прекида. За специфичну примену, ТРВ се мора израчунати или добити из студија система и упоредити са оцењеном ТРВ способношћу прекидача. Инжењерски тим наше фабрике пружа подршку у процени ових сложених параметара, помажући купцима да изаберу високонапонски прекидач који је савршено усклађен са пролазним карактеристикама њихове специфичне мреже.

2. Технолошка одлука: који прекидни медијум је прави за вас?

Када се дефинишу електричне вредности, инжењер се суочава са фундаменталном технолошком одлуком: коју врсту прекидачког медија треба да користи високонапонски прекидач? Тржиштем доминирају три главне технологије: СФ6 гас, вакуум и нафта. Међутим, разбијачи уља су све ређи у новим инсталацијама, а индустрија активно развија еколошки ефикасне алтернативе. Свака технологија има различите карактеристике које је чине погодном за различите примене. Одлука није само питање трошкова; укључује процену перформанси, утицаја на животну средину, потреба за одржавањем и специфичних услова рада инсталације. Хајде да детаљно испитамо сваку од кључних технологија.

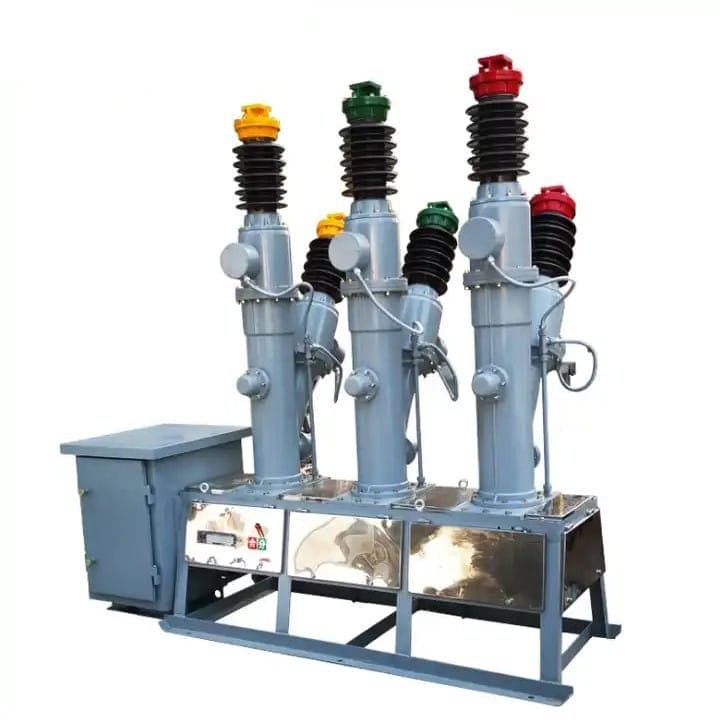

СФ6 прекидачису доминантна технологија за апликације високог напона (72,5 кВ и више). Они користе гас сумпор хексафлуорид (СФ6) и као изолациони медијум и као медијум за гашење лука. СФ6 је високо електронегативан, што значи да апсорбује слободне електроне из лука, брзо дејонизујући празнину и спречавајући поновни удар лука. Ово својство чини СФ6 прекидаче изузетно ефикасним у прекиду струја квара, са високим капацитетом струје и кратким временима прекида. Такође су компактни, захтевају мање простора од других технологија. Међутим, СФ6 је моћан гас стаклене баште са потенцијалом глобалног загревања (ГВП) од 23.500 пута већим од ЦО2. То је довело до све веће контроле и прописа о његовој употреби. Наша фабрика у Лугау је развила низ СФ6 високонапонских прекидача са стопом цурења мањим од 0,1% годишње, значајно смањујући њихов утицај на животну средину.

Вакуумски прекидачису доминантна технологија за апликације средњег напона (до 40,5 кВ). Они користе вакуум као медијум који прекида. Када се контакти раздвоје, лук је ограничен унутар вакуумског прекидача. Лук се гаси на првој нули струје јер вакуум не обезбеђује проводни пут да би се лук поново ударио. Вакумски прекидачи су веома поуздани, захтевају врло мало одржавања и еколошки су прихватљиви. Међутим, не могу се користити на вишим напонима јер је диелектрична чврстоћа вакуумског прекидача ограничена. Такође су осетљиви на пренапоне, као што су они изазвани пребацивањем неоптерећених трансформатора. За апликације високог напона, један вакуумски прекидач је недовољан, а биће потребно више прекидача у низу, што повећава сложеност и цену.

Еколошки ефикасне алтернативепојављују се као одговор на еколошке проблеме СФ6. Ове технологије користе гасове са много нижим ГВП, као што је АирПлус (мешавина азота и кисеоника са количином флуорокетона у траговима) или други синтетички гасови. Ови гасови нуде сличне диелектричне перформансе и перформансе гашења лука као СФ6, али са ГВП-ом који је 100 до 2.000 пута мањи. Ово је значајна предност за комуналне компаније и индустрије које желе да смање свој угљенични отисак. Међутим, ове алтернативе још увек нису тако широко прихваћене као СФ6 и могу захтевати већа кућишта прекидача или другачији механички дизајн. Наша фабрика активно развија високонапонске прекидаче користећи еколошки ефикасне гасове, осигуравајући да наши купци имају одржив и еколошки одговоран пут напред.

Следећа табела даје сажет резиме кључних разматрања за сваку технологију.

3. Разматрања животне средине и инсталације: где ће функционисати?

Физичко окружење у коме ће високонапонски прекидач бити инсталиран је критичан фактор у његовом избору. Исти прекидач који ради беспрекорно у затвореној трафостаници са контролисаном климом може прерано да поквари у приобалном окружењу са сланим спрејом или у пустињском окружењу са екстремном топлотом и прашином. Инжењери морају проценити услове околине на предложеном месту уградње и ускладити их са одговарајућим дизајном прекидача. Кључни фактори животне средине које треба узети у обзир су: температура околине, влажност, надморска висина, ниво загађења, сеизмичка активност и присуство корозивних агенаса. Сваки од ових фактора може значајно утицати на поузданост и дуговечност високонапонског прекидача.

Температураје примарна брига. Механизам рада, изолациони гас (у случају СФ6 или еколошки ефикасних алтернатива) и диелектрична својства изолације зависе од температуре. Гас СФ6, на пример, ће се растопити на ниским температурама (приближно -25°Ц на 5 бара), што смањује његову изолациону и прекидну способност. Да би се ово решило, СФ6 разбијачи инсталирани у хладним климатским условима опремљени су грејачима и системима за праћење густине гаса који детектују пад притиска гаса изазван утечњавањем. Слично томе, екстремна топлота може убрзати старење изолационих материјала и повећати хабање механичких компоненти. Наша фабрика нуди високонапонске прекидаче са широким спектром опција радне температуре, укључујући пакете за хладно време за инсталације у арктичким условима.

Висинаје још један важан фактор. Како се висина повећава, ваздушни притисак се смањује, што смањује диелектричну чврстоћу ваздуха. За спољне инсталације изнад 1.000 метара, изолациона растојања се морају повећати. За СФ6 прекидаче, притисак гаса се обично подешава да би се компензовао смањени атмосферски притисак.Загађењеиз индустријских подручја, приобалних региона или пољопривредних зона може довести до накупљања проводљивих загађивача на изолаторима, повећавајући ризик од екстерних преокрета. Ово се решава навођењем изолатора са већим пузним стазом или наношењем премаза против контаминације. Наша фабрика у Лугао-у обезбеђује високонапонске прекидаче са прилагодљивим нивоима изолације како би испунили специфичне захтеве за класу загађења на месту уградње.

Сеизмичка активностмора се узети у обзир у подручјима подложним земљотресима. Високонапонски прекидач мора бити способан да издржи динамичка оптерећења изазвана сеизмичким догађајем. Ово укључује пројектовање потпорне структуре и осигуравање да механичке компоненте прекидача могу да издрже наметнуто убрзање. Корозивна окружења, као што су она која се налазе у близини обалних региона или у хемијским постројењима, захтевају посебну пажњу на одабир материјала. Причвршћивачи од нерђајућег челика, премази отпорни на корозију на кућишту и пажљиво заптивање свих компоненти су од суштинског значаја за спречавање превременог квара. Пажљиво процењујући ове факторе околине, инжењери могу да изаберу високонапонски прекидач који није само електрични, већ и довољно физички робустан да издржи строге услове радног окружења.

4. Економија власништва: изван куповне цене

Почетна цена куповине високонапонског прекидача је често највидљивији трошак, али је само делић укупних трошкова поседовања током радног века уређаја. Свеобухватна економска анализа мора узети у обзир не само набавну цену већ и трошкове инсталације, текуће одржавање и оперативне трошкове, као и трошкове евентуалног одлагања или замене. Одабир прекидача са већим почетним трошковима, али нижим захтевима за одржавањем може бити знатно економичнији на дужи рок. Насупрот томе, одабир јефтиног, неквалитетног прекидача може довести до честих кварова, високих трошкова одржавања и скупих застоја. Економска одлука мора бити заснована на анализи трошкова животног циклуса која одражава специфичан оперативни контекст инсталације.

Трошкови инсталацијеможе значајно да варира у зависности од типа и дизајна високонапонског прекидача. СФ6 разбијачи захтевају специјализовану опрему за руковање гасом и обучено особље за уградњу, што повећава трошкове. Вакумски прекидачи су обично једноставнији за инсталацију.Трошкови одржавањапредстављају значајну компоненту трошкова животног циклуса. СФ6 прекидачи захтевају периодично одржавање, укључујући проверу притиска гаса, хабања контакта и механичког рада. Процедуре руковања гасом морају се стриктно поштовати. Насупрот томе, вакуумски прекидачи су запечаћени доживотно и захтевају врло мало одржавања. Учесталост одржавања и цена резервних делова морају се узети у обзир у економској анализи.

Оперативни трошковиукључују губитке енергије у главним контактима прекидача, који су обично мали, али нису занемарљиви.Трошкови застојасу можда најзначајнија варијабла. У многим индустријама, сат времена застоја може коштати десетине хиљада долара изгубљене производње. Поузданији високонапонски прекидач, са мањом вероватноћом квара, може обезбедити значајну економску корист смањењем ризика од скупих прекида. Да бисмо помогли купцима у овој анализи, наша фабрика у Лугао Повер Цо., Лтд. нуди услугу процене трошкова животног циклуса, која пружа детаљно поређење укупних трошкова власништва за различите опције прекидача.

5. Провера будућности: Како ћете одржавати и надгледати Бреакер?

Избор високонапонског прекидача није одлука која се завршава када је уређај под напоном. Дугорочне перформансе и поузданост прекидача зависе од добро планиране стратегије одржавања и надзора. Захтеви за одржавање варирају у зависности од технологије, али проактиван приступ је од суштинског значаја за обезбеђивање деценија поуздане услуге. Тренд у индустрији се креће ка одржавању заснованом на стању, које користи континуирано праћење кључних параметара високонапонског прекидача да би се предвидело када је одржавање потребно, уместо да се ослања на фиксни распоред. Овај приступ максимизира доступност прекидача и минимизира ризик од неочекиваних кварова.

Кључни параметри које треба пратити укључују: тајминг радног механизма, ход и отпор контакта, густину и притисак СФ6 гаса, температуру критичних компоненти и здравље електричног кола. Савремени високонапонски прекидач може бити опремљен сензорима који континуирано прате ове параметре и пријављују их централном контролном систему. Ово омогућава тимовима за одржавање да рано идентификују проблеме, пре него што постану озбиљни. Производи наше фабрике високонапонских прекидача компатибилни су са низом система за праћење стања, омогућавајући нашим клијентима да имплементирају стратегију одржавања засновану на стању. Такође пружамо свеобухватну обуку за особље за одржавање о контроли, тестирању и поправци наше опреме.

Често постављана питања (ФАК)

Питање 1: Како да одредим исправан прекидни капацитет кратког споја за моју апликацију?

Одговор: Капацитет прекидања кратког споја мора бити једнак или већи од максималне израчунате струје квара на месту уградње прекидача. Ово се утврђује детаљном студијом електроенергетског система која разматра изворе струје квара (генератори, мрежа), импедансу трансформатора, далековода и каблова и конфигурацију система. Студија ће произвести вредност за симетричну струју кратког споја (кА) и Кс/Р однос, који одређује асиметричну струју. Називна струја прекида кратког споја прекидача, која је симетрична вредност, мора бити већа од израчунате симетричне струје, а прекидач такође мора бити способан да прекине асиметричну струју. Наш инжењерски тим у Лугао Повер Цо., Лтд. може помоћи у овом прорачуну.

Питање 2: Која је разлика између мртвог резервоара и прекидача резервоара под напоном?

Одговор: У високонапонском прекидачу са мртвим резервоаром, прекидач је смештен у уземљено метално кућиште. Ово пружа јасну безбедносну предност, пошто је високи напон затворен, а кућиште је на потенцијалу земље. Обично их је лакше одржавати и нуде већу флексибилност дизајна за додатну опрему као што је ЦТ. У прекидачу резервоара под напоном, прекидач се налази на високом напону, а резервоар није уземљен. Прекидачи резервоара под напоном су лакши и имају мање диелектричне губитке, што их чини ефикаснијим за неке примене. Избор зависи од специфичног дизајна трафостанице и инжењерске филозофије предузећа.

Питање 3: Како да бирам између СФ6 разбијача и еколошки ефикасне алтернативе?

Одговор: Избор зависи од захтева апликације и еколошких приоритета оператера. СФ6 прекидачи имају доказано високу поузданост и одличну способност прекидања, а доступни су за све напонске нивое. Еколошки ефикасне алтернативе, као што је АирПлус, нуде знатно нижи ГВП, што их чини привлачним за организације посвећене одрживости. Међутим, ове алтернативе могу имати већу почетну цену и можда неће бити доступне за све нивое напона. Наша фабрика у Лугао Повер Цо., Лтд. нуди и СФ6 и еколошки ефикасне опције, омогућавајући нашим клијентима да направе избор који балансира између перформанси, трошкова и еколошке одговорности.

Питање 4: Какав је значај прелазног повратног напона (ТРВ) у избору прекидача?

Одговор: ТРВ је напон који се појављује на контактима високонапонског прекидача одмах након што је лук прекинут. ТРВ може бити сложен, са великом стопом пораста и вршном вредношћу, и зависи од индуктивности и капацитивности система. Високонапонски прекидач мора бити способан да издржи ТРВ без поновног удара. Ово је критичан фактор у одређивању способности прекида, посебно за прекидаче који се налазе у близини трансформатора или реактора. Инжењерски тим наше фабрике може помоћи у процени ТРВ захтева за вашу специфичну примену и одабрати прекидач са одговарајућом оцењеном ТРВ способношћу.

Питање 5: Колико често треба одржавати високонапонски прекидач?

Одговор: Учесталост одржавања зависи од типа прекидача и услова рада. СФ6 разбијачи обично захтевају преглед и одржавање у интервалима од 5-10 година, у зависности од препорука произвођача и броја операција. Одржавање укључује проверу густине гаса, хабања контакта и погонског механизма. Интеграцијом система за праћење стања можемо прећи на приступ одржавању заснованом на стању, где се одржавање обавља само када подаци праћења указују на потребу.

Закључак: Прави избор за поуздану будућност

Избор правог високонапонског прекидача је критична инжењерска одлука која деценијама утиче на безбедност, поузданост и економске перформансе електроенергетског система. Пажљиво разматрајући електричне оцене, технолошке опције, факторе животне средине, трошкове животног циклуса и стратегије одржавања, инжењери могу донети информисане изборе који обезбеђују дугорочни интегритет њихове мреже. Одлука захтева дубоко разумевање захтева апликације и темељну процену доступних опција. У Лугао Повер Цо., Лтд., посвећени смо подршци нашим клијентима током процеса одабира, пружајући стручне смернице, поуздане производе и свеобухватну подршку након продаје.
