Како високонапонски прекидачи осигуравају сигурност особља у подстаницама?

Замислите да стојите у срцу модерне електричне трафостанице. Ваздух је густ од потенцијалне енергије — мегавати снаге која протиче кроз масивне трансформаторе, спремна да осветли град. За инжењере и техничаре који овде раде, највећи страх није нестанак струје; то је катастрофално ослобађање те енергије у облику лучног бљеска. У окружењу са тако високим улозима,Високонапонски прекидач није само прекидачки уређај; то је крајњи телохранитељ. Она стоји између сирове снаге електричне енергије и сигурности особља које одржава мрежу. Али како тачно овај комад инжењеринга обавља своју дужност спасавања живота?

Одговор лежи у комбинацији физике у делићу секунде, робусних механичких блокада и контролних система сигурних од отказа. АВисоконапонски прекидачобезбеђује безбедност особља не тако што је пасивна баријера, већ делујући као активни чувар који предвиђа, изолује и неутралише претње пре него што оне дођу до људских оператера. За разлику од стандардног прекидача, он ради у вакууму гаса за гашење лука под високим притиском (попут СФ6) или уља, способан да угаси плазма лук за милисекунде. Међутим, права мера безбедности је у филозофији дизајна која даје приоритет заштити људи на сваком нивоу — од физичког одвајања делова под напоном до логичке изолације контролних кола. Наша фабрика уЛугао је провео деценије усавршавајући ове безбедносне хијерархије, обезбеђујући да свакиВисоконапонски прекидачМи производимо је бастион сигурности за мушкарце и жене који раде на првим линијама дистрибуције електричне енергије.

Садржај

• 1. Анатомија заштите: шта чини заштитни прекидач?
• 2. Физика хапшења: Како прекид квара елиминише претњу флеш лука?
• 3. Хијерархија безбедности: зашто се о физичким и електричним блокадама не може преговарати
• 4. Конфигурације за безбедност: како различити распореди расклопних уређаја утичу на ризик особља
• Често постављана питања (ФАК)
• Закључак: Безбедносно партнерство са Лугао Повер Цо.,Лтд.

Анатомија заштите: Шта чини прекидач за чување?

Да би разумели како аВисоконапонски прекидачштити животе, морамо сецирати његову анатомију. То није један уређај, већ систем система, при чему сваки слој додаје критичну баријеру против електричне катастрофе. Замислите то као средњовековни витешки оклоп: спољна шкољка одбија први ударац, ланчана мачица апсорбује удар, а подстављени доњи слој осигурава да носилац преживи удар. У контексту високог напона, ови слојеви су физичка изолација, активно гашење лука и контролна логика без грешке. Наша фабрика дизајнира свакиВисоконапонски прекидачса овим концентричним прстеновима одбране, обезбеђујући да чак и ако један систем посустане, други ће држати линију.

Хајде да прошетамо кроз слојеве типичног живог резервоара СФ6Високонапонски прекидачиз нашег објекта:

Слој 1: омотач и изолациони медијум

Први слој безбедности је физичко кућиште. Све компоненте под напоном—контакти, лучни отвори и тачке повезивања—запечаћене су унутар уземљеног металног омотача. У модерним СФ6 разбијачима, овај омотач је испуњен гасом сумпор хексафлуорида (СФ6), медијумом са диелектричком чврстоћом која је далеко боља од ваздуха. То значи да је особа која стоји поред прекидача већ изолована од смртоносног потенцијала изнутра због јаких диелектричних својстава гаса и робусног зида резервоара. Ако дође до квара, резервоар је дизајниран да издржи унутрашњи притисак без пуцања, спречавајући да се врући гас и остаци избаце напоље. Ово задржавање је први, често занемарен, слој безбедности особља.

Слој 2: Прекидач – „Срце чувара“

Када дође до квара, прекидачка јединица прекидача се активира. У року од неколико милисекунди, покретни контакт се одваја од фиксног контакта. Међутим, сама ова акција би створила опасан лук. Прекидач садржи пуфер цилиндар који механички компримира гас СФ6 и усмерава млаз велике брзине кроз зону лука. Овај млаз хлади лук и уклања јонизоване честице, терајући струју на нулу и заустављајући проток електричне енергије. Сама брзина ове операције—често мања од 50 милисекунди—ограничава трајање квара и минимизира ослобођену топлотну енергију, која је примарни извор опасности од бљеска лука. За радника станице то значи да се потенцијални катастрофални квар гаси пре него што његова енергија достигне ниво који би угрозио животе. Наша фабрикаВисоконапонски прекидачсерије су тестиране да издрже струје кратког споја до 63 кА, обезбеђујући да се чак и најозбиљнији догађаји у мрежи безбедно управљају.

Слој 3: Систем контроле и међусобног закључавања

Осим физичког гашења лука,Високонапонски прекидачмора осигурати да се њиме не може управљати на начин који угрожава раднике. Ово се постиже софистицираним механичким и електричним системом блокаде. На пример, механизам за затварање је често закључан ако је прекидач у "тестном" положају или ако прекидач за уземљење није укључен. У наше дизајне, ми инкорпорирамо „закључавање кључем“ где се кључ мора окренути да би се ослободио механички блок, обезбеђујући да оператер физички потврди безбедно стање пре промене статуса прекидача. Овај слој контролне логике је интерфејс човек-машина који спречава случајно напајање, водећи узрок повреда на радном месту у подстаницама.

Физика хапшења: Како прекид квара елиминише претњу флеш лука?

Термин "лучни бљесак" је синоним за највећу опасност у подстаници. То је врста електричне експлозије која је резултат везе ниске импедансе са земљом или другом фазом. Резултирајућа светлост, звук и топлотна енергија могу бити тренутно смртоносне. Примарни механизам којим аВисоконапонски прекидачштити особље је хапшењем овог лука на самом почетку његовог настанка. Да би то урадио, прекидач мора да превазиђе основну физику електрицитета - конкретно, чињеницу да лук ствара високо проводљиву путању јонизованог гаса који наставља да носи струју.

Ево физичког низа корак по корак који се дешава унутар нашегВисоконапонски прекидачкада се открије квар:

• Детекција и сигнал:Заштитни релеји (нису део прекидача, али су повезани са њим) осећају прекомерну струју и шаљу сигнал за искључење на радни механизам прекидача.
• Раздвајање контаката (Т0):Радни механизам (опруга, хидраулички или пнеуматски) тера покретни контакт даље од фиксног контакта. Како се контакти раздвоје, између њих настаје електрични лук. Овај лук је у суштини кратак спој кроз изолациони гас, али са температурама већим од 20.000 К.
• Пуффер Ацтион (Т0 до Т2):Истовремено са контактним кретањем, клип унутар прекидача компримира гас СФ6, подижући његов притисак са номиналних 5 бара на преко 15 бара. Овај компримовани гас се затим форсира кроз млазницу у зону лука надзвучном брзином.
• Гашење лука на нултој струји (Т3):Проток гаса велике брзине уклања топлоту из лука и издувава јонизоване честице. Таласни облик природне наизменичне струје (АЦ) пролази кроз нулту тачку. У овом тачном тренутку, комбинација смањене јонизације и расхладног гаса спречава поновно паљење лука. Струја је трајно прекинута.
• Диелектрични опоравак:Након прекида, контактни јаз се попуњава свежим, нејонизованим СФ6 гасом, који брзо обнавља своју диелектричну чврстоћу, обезбеђујући да прекидач може да издржи напон система без поновног удара.

Цела ова секвенца се дешава у временском оквиру од 30 до 60 милисекунди. За техничара који обавља одржавање, опасност од бљеска лука није само минимизирана; ефикасно се елиминише јер се енергија квара распршује унутар затворене коморе прекидача, а не на отвореном у расклопном постројењу. Наша фабрика је спровела опсежну анализу камере велике брзине овог процеса, омогућавајући нам да прецизирамо геометрију млазнице и време напухавања у нашемВисоконапонски прекидачкако би се постигла најбржа могућа времена чишћења. Ова брзина је сигурност. То је разлика између кратке грешке и катастрофе.

Штавише, сам дизајн погонског механизма доприноси сигурности. Наша фабрика користи механизам „без окидања“, што значи да чак и ако се команда за затварање задржи током квара, прекидач ће се надјачати и отворити. Ово осигурање од отказа осигурава да особље никада није изложено покушају поновног укључивања у квар, што је уобичајена опасност у старијим системима.

Хијерархија безбедности: Зашто се о физичким и електричним блокадама не може преговарати

У потрази за безбедношћу,Високонапонски прекидачуправља строгом хијерархијом: прво превенција, затим заштита и на крају ублажавање. Физичке и електричне блокаде уграђене у ормар и контролни систем су оличење ове хијерархије. Ове блокаде нису опциони додаци; они су фундаментални за безбедан рад опреме. Они су дизајнирани да спроведу одређени редослед операција, обезбеђујући да ниједна људска грешка не може довести до радног окружења уживо. Ова филозофија је дубоко укорењена у процесу пројектовања наше фабрике, јер верујемо да је најбезбеднији систем који инхерентно спречава грешке.

Хајде да испитамо кључне механизме међусобног закључавања који штите особље током уобичајених задатака на подстаници:

1. Блокирање засновано на позицији (механичко):То су физички блокови који спречавају рад на основу положаја виличара (у извлачењу) или прекидача за уземљење. На пример, прекидач се не може затворити ако је прекидач за уземљење у положају "затворено". Ово се постиже помоћу распореда брега и клина за закључавање. У нашемВисоконапонски прекидачормана, користимо позитивну механичку везу, а не само електрични сигнал, како бисмо осигурали да је ова блокада апсолутна. Ово спречава изузетно опасан сценарио затварања прекидача на уземљену линију.

2. Преклапање тастера (програмско):Овај систем користи низ брава и кључева. Један кључ се може уклонити само када је прекидач у одређеном стању (нпр. отворен и изолован). Тај кључ се затим користи за откључавање прекидача за уземљење и тако даље. Ово намеће строгу процедуру. На пример, да би извршио одржавање напојног кабла, оператер мора: (а) да отвори прекидач, (б) да изолује прекидач (изложи га), (ц) да затвори прекидач за уземљење. Сваки корак захтева јединствени кључ, а редослед је унапред дефинисан. Наша фабрика обезбеђује прилагођене шеме за закључавање кључем прилагођене специфичној конфигурацији сабирница и фидера сваке подстанице, обезбеђујући да се „безбедно стање“ увек верификује пре него што се приступ одобри.

3. Електричне блокаде (засноване на логици):Ово су надзорне контроле које спречавају да се прекидач затвори или отвори под неважећим условима. На пример, "блок цлосе" сигнал из заштитног релеја ће спречити да се намотај за затварање активира. Што је још важније, ми уграђујемо логику „анти-пумпања“, која спречава да се прекидач више пута затвара и отвара ако се команда за затварање задржи након квара. Ово спречава да се прекидач оштети и потенцијално катастрофално поквари током уклањања квара, што би угрозило било кога у близини. У нашем модерномВисоконапонски прекидачмодела, ове логичке функције су интегрисане у паметни контролни модул са самодијагностичким могућностима, смањујући ризик од грешака у ожичењу.

Зашто се о овоме не може преговарати? Размотрите ситуацију у којој оператер треба да тестира коло. Без ових блокада, једноставна погрешна комуникација може довести до затварања прекидача док је стезаљка за уземљење још увек причвршћена на линију. Експлозија би била фатална. Наша фабрика уЛугао Повер Цо., Лтд.третира блокаде као примарну, а не секундарну безбедносну карактеристику. Опсежно тестирамо ове блокаде под симулираним условима квара, осигуравајући да покваре у безбедном стању.

Конфигурације за безбедност: Како различити распореди расклопних уређаја утичу на ризик особља

Начин на који аВисоконапонски прекидачје интегрисана у расклопну опрему подстанице значајно утиче на безбедност радног особља. Две главне конфигурације доминирају: расклопни уређаји са ваздушном изолацијом (АИС) и расклопни уређаји са изолацијом гасом (ГИС). Сваки представља другачији скуп ризика и безбедносних предности. Одабир правог распореда је стратешка сигурносна одлука. Наша фабрика пружа детаљне процене ризика за сваку конфигурацију, помажући комуналним предузећима да избалансирају ограниченост простора и безбедност особља.

Хајде да упоредимо ове конфигурације на основу кључних безбедносних параметара:

Као што табела илуструје, ГИС технологија нуди значајан искорак у безбедности особља. ИнкапсулирањемВисоконапонски прекидачи све остале компоненте у металном кућишту испуњеном СФ6, ГИС практично елиминише ризик од екстерног лучног бљеска. Систем је под притиском, тако да чак и ако дође до квара, експлозија је обуздана, а притисак се распршује кроз канале за растерећење притиска дизајниране да усмере свако пражњење даље од особља. Насупрот томе, АИС прекидачи су монтирани на отворене структуре, и иако укључују уземљење и блокаде, квар и даље може произвести насилан и опасан бљесак лука који се шири у разводно постројење.

Међутим, ГИС није без сопствених безбедносних разлога. Гас СФ6 је густ и може да истисне кисеоник у затвореним просторима, а током озбиљног унутрашњег квара могу се формирати токсични продукти распадања. НашеВисоконапонски прекидачГИС јединице укључују системе за праћење гаса (густине и влаге) и опремљене су отворима за растерећење притиска и издувним филтерима за безбедно руковање овим нуспроизводима. Такође дизајнирамо наше ГИС одељке како бисмо обезбедили да се рутински приступ узорковању гаса или инспекцији компоненти може безбедно обавити са одговарајућом личном заштитном опремом (ППЕ). Наша фабрика нуди свеобухватан пакет обуке о специфичним безбедносним протоколима за рад ГИС-а, наглашавајући да, иако технологија пружа врхунску заштиту, захтева дисциплинован приступ одржавању.

На крају крајева, без обзира да ли компанија изабере АИС или ГИС,Високонапонски прекидачје централна безбедносна компонента. Наша фабрика обезбеђује да, без обзира на распоред расклопног уређаја, прекидач који испоручујемо буде опремљен највишим нивоом блокада, способношћу гашења лука и дијагностичком интелигенцијом за заштиту људи који одржавају електричну мрежу.

Често постављана питања (ФАК)

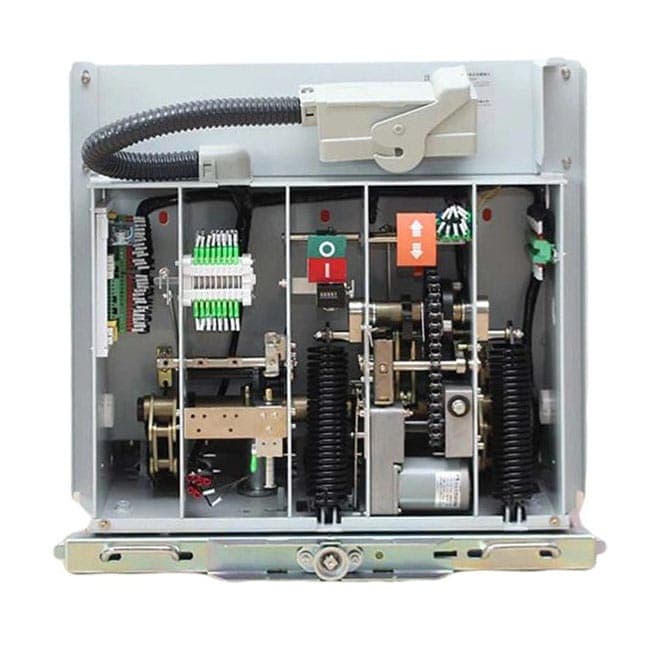

Питање 1: Која је главна разлика између СФ6 прекидача и вакуумског прекидача у смислу безбедности?

Одговор: И СФ6 и вакуумски прекидачи се користе за сигурност, али се разликују по медијуму. СФ6 прекидачи, попут оних из Лугао Повер Цо., Лтд., користе гас СФ6 који нуди одлична диелектрична својства и идеалан је за високонапонске апликације (до 800 кВ). Они садрже лук унутар затворене коморе, али сам гас захтева пажљиво руковање јер је гас стаклене баште. Вакумски прекидачи користе вакуум као диелектрик, који је изузетно безбедан и не захтева руковање гасом, али су обично ограничени на средњи напон (до 52 кВ) због физичких ограничења вакуумског прекидача. За безбедност особља на високонапонским трафостаницама, СФ6 нуди супериорну способност прекида, али робусни системи за руковање гасом и надзор су од суштинског значаја за ублажавање ризика по животну средину и гушења.

Питање 2: Како механизам „без трип” у високонапонском прекидачу повећава безбедност?

Одговор: Механизам „без путовања“ је критична безбедносна карактеристика. Обезбеђује да ако оператер држи дугме за затварање прекидача док је команда за искључење активна (због грешке), прекидач ће надјачати команду за затварање и остати отворен. Ово спречава прекидач да покуша да затвори и поново напаја неисправно коло док је особље у близини. Он ефективно ставља прекидач у стање које се не може превазићи ручном интервенцијом, спречавајући потенцијално катастрофалан поновни квар. Овај дизајн је кључан за филозофију сигурности од квара у нашој фабрици.

Питање 3: Може ли се високонапонски прекидач даљински отворити како би се осигурала сигурност особља током катастрофе?

Одговор: Да. Модерни високонапонски прекидачи су опремљени могућностима даљинског окидања преко СЦАДА или система управљања подстаницама. Ово омогућава оператерима да отворе прекидач са безбедне удаљености (контролне собе) у случају опасности, као што је пожар, земљотрес или претња лучног удара, пре него што се било ко приближи опреми. Ова даљинска операција је кључна предност модерних дигиталних подстаница, значајно смањујући ризик по људски живот током екстремних догађаја. Наша фабрика интегрише робусне комуникационе интерфејсе (ИЕЦ 61850) како би обезбедила поуздан даљински рад.

Питање 4: Које безбедносне карактеристике спречавају радника да случајно затвори прекидач док је други радник у кабини?

Одговор: Ово се првенствено спречава комбинацијом механичких блокада и катанца. У већини дизајна расклопних уређаја, прекидач се не може поставити у "затворен" положај ако коло није комплетно. Додатно, механизам има "уземљени" положај који механички спречава затварање уземљивача ако је прекидач затворен. Коначно, употреба поступака закључавања/означавања (ЛОТО) са физичким катанцем на контролном колу прекидача осигурава да прекидач не може бити даљински или локално затворен док је одржавање у току. Ове вишеслојне мере стварају систем без грешке.

Питање 5: Да ли Лугао Повер Цо.,Лтд. обезбедити обуку о безбедном раду својих високонапонских прекидача?

Одговор: Да, нудимо свеобухватне програме обуке као део наше постпродајне услуге. Обука обухвата не само основну операцију, већ и детаљне модуле о системима блокаде, безбедности лука, процедурама у хитним случајевима и правилној употреби личне заштитне опреме (ЛЗО). Пружамо обуку на лицу места и виртуелне симулације како бисмо осигурали да оператери и техничари разумеју безбедносне механизме уграђене у нашу опрему. Ова посвећеност образовању део је наше основне филозофије да будемо партнер у безбедности, а не само добављач опреме.

Закључак: Безбедносно партнерство са Лугао Повер Цо.,Лтд.

Високонапонски прекидач је неопјевани херој сигурности подстанице. То је уређај који стоји, невидљив, да задржи бес грешке, онај који намеће строги редослед операција, и онај који физички одваја мушкарце и жене од милиона волти који напајају наш свет. АтЛугао Повер Цо., Лтд., наша фабрика не производи једноставноВисоконапонски прекидачјединице; ми конструишемо безбедносне системе. Разумемо да иза сваке спецификације и сваког извештаја о испитивању стоји добробит људског бића. Посвећени смо померању граница технологије прекида, логике међусобног закључавања и дијагностичке интелигенције како бисмо осигурали да наши производи не само да штите мрежу већ и људе који је опслужују. Безбедност није контролна листа; то је наша култура.

Спремни да побољшате безбедносну инфраструктуру ваше трафостанице?КонтактЛугао Повер Цо., Лтд.данасза свеобухватну ревизију безбедности ваше тренутне флоте прекидача. Наш тим стручњака ће пружити детаљну анализу ваше постојеће опреме, препоручити надоградње и развити прилагођени план обуке за ваше особље. Нудимо бесплатне почетне консултације и свеобухватан технички пакет који укључује детаљне цртеже и безбедносне приручнике.Затражите своје бесплатне консултације о безбедности сада од Лугао Повер Цо., Лтд. и осигурајте да је ваша подстаница опремљена најбољом сигурносном технологијом високонапонских прекидача.
