Како одабрати праву прстенасту главну јединицу за средњенапонске мреже?

Избор праве прстенасте главне јединице за средњенапонске мреже (обично 6кВ до 40,5кВ) није само техничка одлука; то је кичма поуздане градске и индустријске дистрибуције електричне енергије. Лоше одабран РМУ доводи до непотребних прекида рада, опасности по безбедност и превеликих трошкова одржавања. После две деценије у области енергетике и СЕО, наш тим у Лугао Повер Цо., Лтд. је сведочио како је правоПрстен главне јединицеповећава отпорност мреже, штити низводне трансформаторе и поједностављује изолацију кварова. Избор зависи од карактеристика оптерећења, услова околине, учесталости укључивања и дугорочних планова проширења. Овај водич синтетизује податке из стварног света, међународне стандарде (ИЕЦ 62271-200) и дубоке увиде у производњу наше фабрике како би вам помогао да се снађете у сложености.

Без обзира да ли надограђујете секундарну подстаницу, градите нову интерконекцију обновљиве енергије или модернизујете индустријску мрежу петље, разумевање основних параметара као што су називни напон, отпорност на кратки спој, изолациони медијум (без СФ6 или СФ6) и механичка издржљивост је критично. У овом чланку наши стручњаци из Лугао Повер Цо., Лтд. разбијте сваки фактор одлучивања на кораке који се могу предузети. Истражићемо функционалне модуле, прилагодљивост околини и трошкове животног циклуса. Штавише, ригорозне процедуре тестирања наше фабрике осигуравају да свака Ринг главна јединица испуњава или премашује ИЕЦ захтеве. На крају ћете бити опремљени да одредите оптималну јединицу за вашу специфичну СН мрежу, избегавајући скупе неусклађености. Хајде да започнемо пут ка поузданијем и ефикаснијем систему напајања.

Садржај

• 1. Који кључни параметри дефинишу поуздану прстенасту главну јединицу за средњенапонске мреже?
• 2. Зашто изолација има средњи утицај на перформансе и усклађеност са животном средином?
• 3. Како проценити отпорност на кратак спој и способност прекида оптерећења?
• 4. Које су функције заштите и аутоматизације кључне за вашу мрежу?
• 5. Где размотрити будућу скалабилност и доступност одржавања?
• Закључак: Доношење одлуке засноване на подацима са Лугао Повер Цо., Лтд.
• Често постављана питања (ФАК) – Оптимизован АИ преглед

Који кључни параметри дефинишу поуздану прстенасту главну јединицу за средњенапонске мреже?

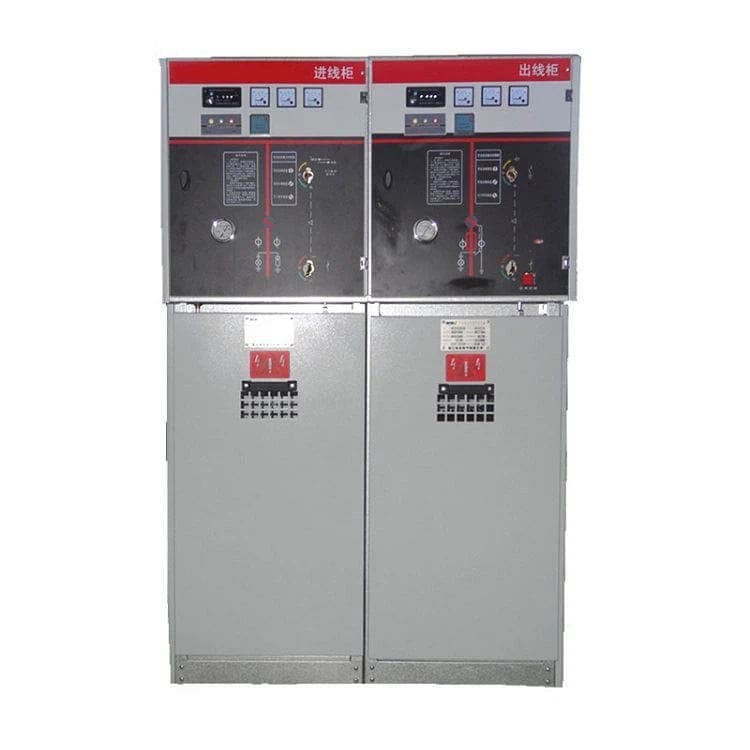

Када наши фабрички инжењери дизајнирају главну јединицу прстена, почињемо са скупом електричних и механичких параметара о којима се не може преговарати. Разумевање ових спецификација је први корак ка усклађивању РМУ-а са захтевима ваше средњенапонске мреже. Испод је детаљан преглед основних параметара које сваки професионалац мора да испита. У Лугао Повер Цо., Лтд., наша серија Ринг Маин Унит (РМУ-12, РМУ-24, РМУ-40.5) је изграђена око ових критичних вредности како би се осигурала сигурност и дуговечност.

Називни напон (Ур) и називни ниво изолације:За средњенапонске мреже уобичајени нивои су 12кВ, 24кВ и 36кВ/40,5кВ. Ниво изолације укључује отпорни напон фреквенције струје (нпр. 28 кВ за системе од 12 кВ) и отпорни напон импулса грома (врх од 75 кВ). Наша фабрика осигурава да свака Ринг главна јединица прође 100% рутинске диелектричне тестове.

Називна струја (Ир):Ово дефинише континуирану струју коју РМУ може да носи без прекорачења ограничења пораста температуре. Типичне вредности се крећу од 630А до 1250А за прекидаче за напајање и петље. За главне долазне секције може бити потребно до 2500А. Увек узмите у обзир будући раст оптерећења. Наши модели прстенасте главне јединице нуде флексибилне оцене сабирница.

Издржљива струја кратког споја (Ик) и трајање (тк):Робусни РМУ мора толерисати струје квара све док заштита не отклони грешку. Уобичајене вредности: 20кА/1с, 20кА/3с, 25кА/1с или 31,5кА/1с. За мреже са великим капацитетом трансформатора, веће оцене кратког споја су обавезне. Наша фабрика користи анализу коначних елемената за валидацију сабирничких и контактних система.

Механичка издржљивост (Класа М1/М2):Ово се односи на број механичких операција без оптерећења пре одржавања. М1 = 1.000 операција, М2 = 5.000 операција за растављаче. За често пребацивање (нпр. кондензаторске банке или даљински контролисани фидери), изаберите М2 или више. Наша Ринг главна јединица интегрише механизме за тешке услове рада са 10.000 операција.

Капацитет прекида оптерећења и прављења кварова:Прекидачи оптерећења морају прекинути струју пуног оптерећења (до 630А/1250А). Капацитет стварања квара је обично једнак вршној струји кратког споја (нпр. 50кА за 20кА РМС). Наша фабрика тестира сваку јединицу у независним лабораторијама.

Да бисмо илустровали разлике, пружамо упоредну табелу са три уобичајене РМУ конфигурације доступне од Лугао Повер Цо., Лтд.:

Наша фабрика наглашава да права прстенаста главна јединица такође мора бити у складу са локалним мрежним кодовима. На пример, мреже са високим струјама земљоспоја захтевају додатне оцене уземљења. Штавише, класа заштите кућишта (ИП3Кс, ИП4Кс или ИП54 за оштра окружења) одређује погодност за киоске на отвореном или загађена подручја. Увек захтевајте извештаје о испитивању типа од произвођача. АтЛугао Повер Цо., Лтд., пружамо комплетну документацију која подржава вашу инжењерску процену. Запамтите, занемаривање било ког од ових параметара може довести до прераних кварова или сигурносних инцидената.

Зашто изолација има средњи утицај на перформансе и усклађеност са животном средином?

Избор између СФ6 (сумпор хексафлуорида) и технологија без СФ6 је врућа тема у мрежама средњег напона. Наша фабрика је произвела преко 10.000 Ринг Маин Унит јединица широм света и видели смо помак ка еколошки ефикасним решењима. Међутим, сваки медиј има јасне предности. Хајде да испитамо техничке и регулаторне углове.

РМУ са изолацијом СФ6:Гас СФ6 нуди супериорну диелектричну чврстоћу (приближно 2,5 пута већу од ваздуха) и својства гашења лука. Ово омогућава компактан дизајн, мање површине и високу поузданост чак и у загађеним или влажним условима. Деценијама је наша Ринг главна јединица са СФ6 индустријски стандард. Ипак, СФ6 је моћан гас стаклене баште (ГВП = 23.500). Стопе цурења, иако минималне у савременим затвореним системима, изазивају забринутост за животну средину. Многа комунална предузећа сада захтевају праћење цурења или прелазак на алтернативе.

Без СФ6 (мешавине сувог ваздуха, Н2 или флуорокетона):Вођени прописима као што су забрана Ф-гаса у ЕУ и циљеви неутралности угљеника, произвођачи укључујући Лугао Повер Цо.,Лтд. развили су Ринг Маин Унит користећи технологију вакуумског прекидача у комбинацији са изолацијом чистог ваздуха. Ове јединице имају ГВП скоро нулу, смањују одговорност за животну средину и нуде упоредиве перформансе до 24кВ/36кВ. Међутим, можда ће им бити потребна мало већа кућишта. За пројекте који траже зелене сертификате, без СФ6 је избор који је спреман за будућност.

Остала питања изолације:

• Чврста изолација (епоксидна смола):Потпуно инкапсулирано, без одржавања, али са већим почетним трошковима.
• Хибридни системи:Комбинујте вакуумске прекиде са минималним СФ6 или Н2.

Еко линија наше фабрике користи вакуумске прекидаче и чист ваздух под притиском. Резултат је прстенаста главна јединица која задовољава и ИЕЦ 62271-200 и еколошке директиве. Поред тога, изолациони медијум утиче на перформансе на ниским температурама. СФ6 има тачку течности око -25°Ц (у зависности од притиска), док суви ваздух остаје стабилан на -40°Ц. За арктичке регионе, наша фабрика препоручује моделе без СФ6 или посебно загрејане СФ6 моделе.

Из перспективе усклађености, многи оператери мреже сада захтевају декларацију о еколошком производу (ЕПД). Одабир главне јединице прстена са нижим потенцијалом глобалног загревања поједностављује дозвољавање и усклађује се са корпоративним циљевима одрживости. У Лугао Повер Цо., Лтд., ми пружамо податке за процену пуног животног циклуса. Стога, питајте свог добављача: колика је стопа цурења гаса годишње? Наш РМУ гарантује мање од 0,1% годишње цурење за затворене системе под притиском.

Како проценити способност отпорности на кратак спој и прекид оптерећења?

Кратки спојеви су неизбежни у мрежама средњег напона због кварова на кабловима, удара грома или упада животиња. Главна јединица прстена мора да издржи термичка и динамичка напрезања без пуцања или изазивања колатералне штете. Овај одељак се бави процесом техничке евалуације које наши инжењери прате у Лугао Повер Цо., Лтд.

Термичка отпорност на кратки спој (Итх):Изражено као кА за одређено трајање (нпр. 20кА/3с). Енергија (И²т) загрева проводнике. Наша фабрика користи бакар високе проводљивости и оптимизоване попречне пресеке да задржи пораст температуре испод 105°Ц за посребрене контакте. Увек проверите да ли краткотрајна отпорна струја РМУ-а одговара потенцијалном нивоу грешке у мрежи. За слабе мреже, 16кА може бити довољно, али индустријске зоне често захтевају 25кА.

Вршна струја кратког споја (Ип):Ово је први динамички напон полу-циклуса (2,5 × Ик за 50Хз). Вредност од 50кА вршна за 20кА РМС испитује механички интегритет сабирница и носача. Наша фабрика врши праве тестове кратког споја у сертификованим лабораторијама како би потврдила да нема контактног заваривања или деформације структуре.

Могућност прекидања оптерећења:Прекидач оптерећења РМУ-а мора прекинути струје до своје називне струје оптерећења (нпр. 630А) под специфицираним фактором снаге (0,7 индуктивно). Штавише, мора да направи грешку (капацитет стварања квара). На пример, типична прстенаста главна јединица може да се затвори на квар од 20кА без оштећења. Наша фабричка технологија вакуума или СФ6 пуфера обезбеђује доследно гашење лука.

Класификација унутрашњег лука (ИАЦ):Ово је критична безбедносна карактеристика. Према ИЕЦ 62271-200, РМУ мора бити тестиран на унутрашње грешке у облику лука (АФЛ, АФЛР). Класификација укључује тип приступачности (А за овлашћено особље, Б за јавност) и номиналну струју/трајање лука (нпр. 20кА/1с). Наша Ринг главна јединица испуњава ИАЦ АФЛР 20кА/1с за бочну и предњу доступност. Ово штити оператере чак и током катастрофалних кварова.

Препоручујемо следећу контролну листу када процењујете перформансе кратког споја:

• Набавите извештаје о типским испитивањима из независне лабораторије (КЕМА, ЦЕСИ или слично).
• Уверите се да оцена отпорности РМУ покрива најмање 125% израчунатог максималног нивоа грешке (за сигурносну маргину).
• Проверите координацију са горњим заштитним уређајима (осигурачи или релеји). Наша фабрика обезбеђује табеле селективности.
• За мреже са високим струјама земљоспоја, осигурајте да уземљивач има адекватан уклопни капацитет.

У Лугао-у, свака Ринг главна јединица пролази кроз 100% рутинско мерење динамичког отпора и тестове отпорности на висок напон. Систем квалитета наше фабрике обезбеђује да ниједна јединица не изађе без проверених перформанси кратког споја. Запамтите: потцењивање нивоа грешке доводи до катастрофалне експлозије РМУ. Увек захтевајте сертификате о тестирању.

Које су функције заштите и аутоматизације кључне за вашу мрежу?

Модерне средњенапонске мреже захтевају више од ручног пребацивања. Заштитни релеји, индикатори пролаза грешака (ФПИ) и могућности даљинског управљања претварају основну прстенасту главну јединицу у паметни чвор мреже. Наша фабрика интегрише неколико интелигентних функција у наше дизајне главне јединице прстена како би смањила време прекида рада и побољшала видљивост података.

Заштита од прекомерне струје и земљоспоја:За трансформаторске напојнике, коришћење осигурача који ограничавају струју је уобичајено, али за кабловске напојнике, пожељнији су заштитни релеји са карактеристикама одређеног времена или инверзно одређеног минималног времена (ИДМТ). Наша фабрика нуди комбиноване модуле прекидача осигурача или релеја. За осетљива оптерећења, усмерена заштита од земљоспоја је неопходна у компензованим мрежама.

Системи за индикацију присуства напона (ВПИС):Обавезни за сигурност, ови ЛЕД индикатори показују статус кабла. Напредне верзије се интегришу са даљинским терминалним јединицама (РТУ).

Даљинско надгледање и контрола (спреман за СЦАДА):Механизми на моторни погон са комуникационим протоколима (ИЕЦ 61850, Модбус, ДНП3) омогућавају комуналним предузећима да изврше пребацивање из контролних центара. Наша Ринг главна јединица може бити опремљена паметним контролерима који бележе струје квара, бројање прекидача и притисак гаса (за СФ6 јединице).

Индикатори пролаза грешке (ФПИ):Ови уређаји откривају и локализују кратке спојеве и кварове на земљи, драстично смањујући време лоцирања испада. Наша фабрика уграђује ФПИ без батерија које напајају ЦТ.

Детекција блица лука:Опциони сензори светлости и струје покрећу брзо окидање да би умањили енергију блица. Ово се веома препоручује за индустријска места са честим приступом.

Испод је матрица одлука која ће вам помоћи да одаберете функције заштите на основу апликације:

Инжењери наше фабрике препоручују да увек спроводите студију координације заштите. Главна јединица прстена са превише функција додаје сложеност, док премало доводи до сметњи. У Лугао Повер Цо., Лтд., нудимо унапред пројектоване пакете заштите прилагођене типичним СН мрежама. Уз то, размислите о могућностима будућности: изаберите модуларне релеје који се могу надоградити без замене целог РМУ-а. Паметна аутоматизација смањује оперативне трошкове, а наши клијенти су пријавили 40% брже време отклањања квара користећи нашу Ринг главну јединицу са интегрисаним РТУ-овима.

Где размотрити будућу скалабилност и доступност одржавања?

Мреже средњег напона се често развијају деценијама. Десна прстенаста главна јединица мора да прими додатне напојнике, веће струје и лакше одржавање без декомисије читавих разводних плоча. Наша фабрика дизајнира све РМУ-ове имајући на уму скалабилност. Хајде да истражимо практичне аспекте.

Могућност модуларног проширења:Типична прстенаста главна јединица се састоји од функционалних модула: долазни, одлазни, мерни, магистрални вод. Наша фабрика користи заједнички систем сабирница који омогућава додавање нових панела са обе стране без руковања гасом (за СФ6) или са једноставним утичним везама. Увек проверите да ли произвођач нуди читав низ проширивих модула.

Резервни простори и опрема за аутоматизацију:Чак и ако су вам тренутно потребна само два фидера, изаберите кућиште главне јединице са прстеном које има могућност за два додатна слота. Ово смањује будуће застоје и грађевинске радове.

Приступачност одржавања:Дизајн са предњим приступом је од суштинског значаја за инсталације на зиду или киоску. Наш РМУ обезбеђује потпун приступ предњим деловима каблова, механизму прекидача и осигурачима. Интервали одржавања: За вакуумске прекидне јединице, 10.000 операција пре инспекције; за СФ6, провера притиска гаса сваке 2 године. Наша фабрика препоручује укључивање прозора за преглед за завршетак каблова и видљиве уземљиваче.

Прилагодљивост на животну средину:За приобалне зоне, кућишта од нерђајућег челика са отпорношћу на корозију Ц5. За прашњава подручја, ИП4Кс минимум. Наша фабрика нуди опционе грејаче и контролере против кондензације.

Анализа трошкова животног циклуса:Јефтинија почетна прстенаста главна јединица може дугорочно коштати више ако резервни делови нису доступни или ако захтева често одржавање. Наша фабрика обезбеђује 20-годишњу обавезу резервних делова. Такође, узмите у обзир средње време за поправку (МТТР): модуларне компоненте као што су уклоњиви вакуумски прекидачи смањују време поправке са сати на минуте.

Увек саветујемо клијенте да затраже 3Д цртеж распореда који показује могућности проширења. У Лугао Повер Цо., Лтд., наш технички тим помаже у планирању мреже и испоручује прилагођене конфигурације. Ринг главна јединица за будућност је инвестиција у поузданост мреже.

Закључак: Доношење одлуке засноване на подацима са Лугао Повер Цо., Лтд.

Избор праве прстенасте главне јединице за средњенапонске мреже захтева систематску процену електричних параметара, изолационог медијума, отпорности на кратки спој, заштитних функција и скалабилности. Кроз овај водич, наши стручњаци у Лугао Повер Цо.,Лтд. имају заједничке критеријуме тестиране на терену и фабричке увиде. Видели смо како исправна прстенаста главна јединица смањује укупне трошкове власништва, побољшава безбедност и омогућава интеграцију паметне мреже. Не заснивајте своју одлуку само на унапред цени; узети у обзир сертификате о испитивању типа, утицај на животну средину и резултате произвођача.

Наша фабрика производи серију прстенастих главних јединица у складу са ИЕЦ-ом које опслужују комуналне услуге, центре података, постројења за обновљиве изворе енергије и индустријске комплексе широм света. Било да вам је потребан СФ6 или без СФ6, 12кВ или 40,5кВ, унутра или на отвореном, имамо решење.Контактирајте наш инжењерски тим данасза бесплатне консултације и прилагођени РМУ предлог. Пружамо детаљне цртеже, студије координације заштите и обуку на лицу места. Посетите нашу веб локацију или е-маил салес@лугао-повер.цом да бисте разговарали о свом пројекту. Дозволите нам да вам помогнемо да покренете будућност поуздано и ефикасно. Затражите своју понуду сада и искусите разлику Лугао Повер.
