Које факторе инжењери треба да узму у обзир када бирају прстенасту главну јединицу?

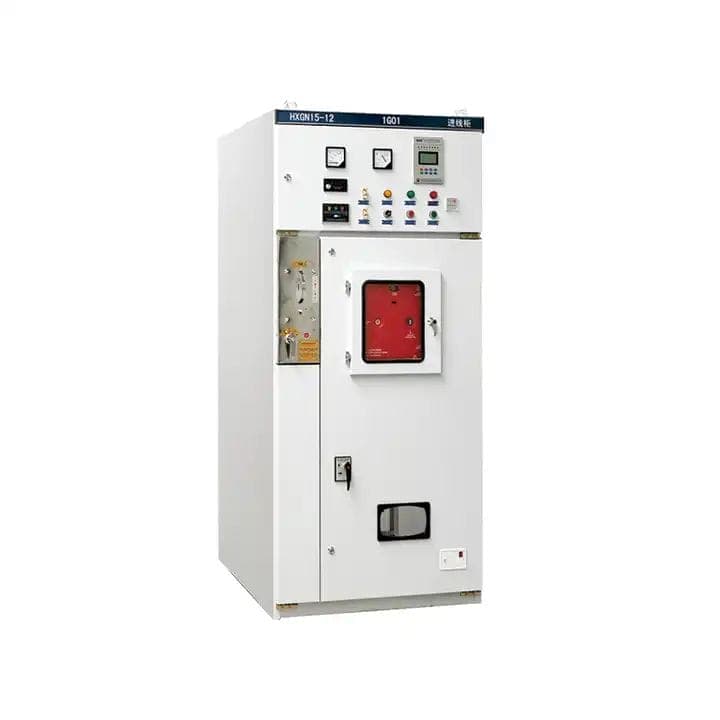

Избор праве прстенасте главне јединице је критична одлука која утиче на поузданост, безбедност и оперативну ефикасност средњенапонских дистрибутивних мрежа. За инжењере, избор иде даље од основних спецификација—он укључује процену способности отпорности на кратки спој, изолационе технологије, услова околине и дугорочне стратегије одржавања. Лоше изабранПрстен Главна јединицаможе довести до непланираних прекида рада, повећаног ризика од бљеска лука и већих укупних трошкова власништва. Стога, разумевање међудејства између прекидача оптерећења, механизама за прекид квара и оцена кућишта постаје од суштинског значаја за било који робустан дизајн система напајања.

У Лугао Повер Цо., Лтд., провели смо деценије усавршавајући свој приступ РМУ инжењерингу. У овом чланку разлажемо техничке факторе који би требало да покрећу ваш процес одабира. Од диелектричних својстава до будуће скалабилности, пружамо контролну листу која је у складу са ИЕЦ и ИЕЕЕ стандардима. Било да дизајнирате секундарну дистрибутивну мрежу за ветропарк, центар података или индустријско постројење, ови увиди ће вам помоћи да донесете самопоуздану одлуку засновану на подацима. Наша фабрика производи више од 10.000 јединица годишње, а научили смо да успешни пројекти увек почињу постављањем правих питања о главној јединици прстена.

Садржај

1. Који су кључни електрични параметри који одређују перформансе главне јединице прстена?

Када инжењери специфицирају прстенасту главну јединицу, примарни електрични параметри чине окосницу сваког прорачуна дизајна. Ови параметри одређују да ли РМУ може да поднесе нормалне струје оптерећења, прелазне пренапоне и услове кратког споја без угрожавања мреже. У Лугао Повер Цо., Лтд., наша фабрика инсистира на верификацији сваког параметра путем типских тестова, и препоручујемо да инжењери затраже извештаје о испитивању треће стране. Испод су критични електрични параметри које морате анализирати.

• Називни напон (Ур):Обично 12кВ, 24кВ или 36кВ за секундарну дистрибуцију. РМУ мора да издржи континуирани радни напон плус привремене пренапоне (нпр. 1,2к Ур током 8 сати). Модели наше фабрике прстенасте главне јединице покривају 12кВ до 40,5кВ, са 1,5 пута отпорним напоном муње од 95кВ за верзије од 24кВ.
• Називна струја (Ир):Уобичајене вредности су 630А или 1250А за фидер и петље. Али размислите: да ли се очекује да ће РМУ носити будући раст оптерећења? Често саветујемо инжењере да изаберу главну сабирницу од 1250А чак и ако је почетно оптерећење 400А, јер наши фабрички подаци показују да се 70% трафостаница прошири у року од пет година.
• Краткотрајна отпорна струја (Ик):Обично 20кА/1с, 25кА/3с или 31,5кА/1с. Ово је способност да се толерише струја кратког споја без механичких или термичких оштећења. За индустријске мреже са високим нивоом квара, препоручујемо минимум 25кА/3с. Наш Лугао Повер Цо., Лтд. Ринг Маин Унит постиже 31,5кА/3с на свим прикључцима сабирница.
• Максимална отпорна струја (Ип):2,5 пута Ик (нпр. 50кА за 20кА РМУ). Ова електродинамичка отпорност осигурава да се проводници не одбијају или деформишу током првог врхунца квара.
• Називни капацитет стварања кратког споја:За прекидаче оптерећења, ово је могућност затварања на квар. Јединице наше фабрике су оцењене за вршну струју стварања 63кА, обезбеђујући робусно затварање у најгорим сценаријима.
• Класификација унутрашњег лука (ИАЦ):ИЕЦ 62271-200 дефинише ИАЦ оцене као што су АФЛ/АФЛР 12кВ 20кА/1с. Увек саветујемо инжењерима да специфицирају ИАЦ са приступачношћу (нпр. АФЛ за ограничен приступ). Лугао Повер Цо., Лтд. обезбеђује ИАЦ А ФЛ 31,5кА/1с на свим кућиштима главне јединице прстена.

Осим тога, узмите у обзир отпорни напон фреквенције струје (суво и мокро) и нивое делимичног пражњења. За 24кВ РМУ, 1-минутна отпорна фреквенција напајања треба да буде 50кВ. Почетни напон делимичног пражњења мора бити изнад 1,1 Ур. Наша фабрика користи аутоматизовано ПД тестирање за сваку Ринг главну јединицу пре испоруке. Следећа табела резимира наше стандардне параметре за ЛГУ-РМУ серију, које инжењери могу да користе као референтну вредност.

Коначно, инжењери морају да верификују номиналну способност прекидања кратког споја за било које интегрисане прекидаче. Према нашем искуству, уобичајени превид је игнорисање карактеристика прелазног напона опоравка (ТРВ). Наша фабрика обезбеђује да свака прстенаста главна јединица са вакуумским прекидачем испуњава ТРВ класу Ц2 или Е2. Запамтите: електрични параметри нису независни; на пример, већи Ир често смањује отпорност на кратки спој због термичких ограничења. Увек проверите користећи криве смањења вредности које је дао произвођач.Лугао Повер Цо., Лтд.пружа бесплатне извештаје о симулацији на захтев.

2. Како изолациони медијум (СФ6 наспрам сувог ваздуха наспрам чврстог) утиче на поузданост и усклађеност са животном средином?

Изолациони медијум унутар прстенасте главне јединице је више од пуког диелектрика – он диктира интервале одржавања, ризике од цурења, па чак и регулаторно прихватање. Већина инжењера је упозната са СФ6 (сумпор хексафлуоридом) због његових одличних својстава гашења лука, али растући прописи о заштити животне средине (прописи о Ф-гасовима, ЕУ 517/2014) траже алтернативе. Наша фабрика је развила и СФ6 изоловане и еколошки прихватљиве линије сувог ваздуха + чврсте изоловане прстенасте главне јединице. Ево како сваки медиј утиче на ваш избор.

• РМУ са СФ6 изолацијом:Нуди компактну величину (до 70% мању од ваздушне изолације), високу диелектричну чврстоћу (3к већу од ваздуха) и заптивену конструкцију која траје доживотно. Међутим, СФ6 има потенцијал глобалног загревања (ГВП) од 23.500. Цурење испод 0,1% годишње је прихватљиво, али је потребно редовно праћење густине гаса. Наш Лугао Повер Цо., Лтд. Главна јединица СФ6 прстен користи ласерски заварене резервоаре од нерђајућег челика, постижући мање од 0,01% годишње цурења.
• РМУ са сувим ваздухом/Н2 изолацијом:Користи пречишћени ваздух или азот на 1,2–1,5 бара. ГВП=0, нема обавезе извештавања, али захтева веће димензије кућишта (20-30% веће) и мању диелектричну чврстоћу. РМУ наше фабрике за суви ваздух испуњава 24кВ вредности са апсолутним притиском од 1,4 бара, а ми укључујемо активно праћење притиска као стандард.
• Чврсто изоловани РМУ:Инкапсулација епоксидне смоле у ​​потпуности елиминише цурење гаса. Изузетно робустан за окружења склона вибрацијама као што су платформе на мору. Лоша страна: већа тежина и ограничена могућност поправке. За градске подстанице, наша чврста изолована прстенаста главна јединица нуди 100% зелене акредитиве и перформансе без делимичног пражњења.

Са становишта поузданости, размотрите радно окружење. У приобалним подручјима са високом влажношћу, СФ6 и чврста изолација су супериорни јер системи са сувим ваздухом могу захтевати додатне кертриџе за сушење. За хладне климе (испод -25°Ц), СФ6 се може претворити у течност осим ако се не користе грејачи или мешавине гасова (СФ6/Н2). Наша фабрика то решава специјалном мешавином гаса у нашој главној јединици прстена за Арктик. Такође, процените способност произвођача да изврши допуну на лицу места. Лугао Повер Цо., Лтд. обезбеђује глобалне сервисне тимове обучене за СФ6 и еколошке медије.

О усклађености са животном средином сада се не може преговарати. Многи тендери за комуналне услуге захтевају процену животног циклуса (ЛЦА). Наша фабрика је спровела ЛЦА за наш РМУ портфолио, показујући да главна јединица прстена са сувим ваздухом смањује угљенични отисак за 98% током 30 година у поређењу са СФ6. За инжењере који раде на сертификатима зелене градње (ЛЕЕД, БРЕЕАМ), избор РМУ са ниским ГВП може допринети кредитима. Међутим, СФ6 и даље нуди неупоредиву компактност за подземне подстанице. Матрица одлука треба да садржи: ограничења простора, способност праћења цурења и локалне прописе о заштити животне средине. У Лугао Повер Цо., Лтд., нудимо хибридно решење: главни резервоар СФ6 са одељцима за каблове за суви ваздух, перформансе балансирања и одрживост.

3. Зашто би инжењери требало да процене стварање кварова и прекидне капацитете пре избора?

Капацитети за прављење кварова и прекиди су сигурносне мреже било које главне јединице прстена. Док прекидач оптерећења може да прекине струје оптерећења до називне струје, ситуација квара захтева да се РМУ затвори у кратак спој (капацитет) и затим прекине струју квара (прекидни капацитет) – често у координацији са узводном заштитом. Наша фабрика је била сведок кварова где су инжењери претпоставили да РМУ-ов прекидач-растављач може да се носи са кваровима сличним прекидачу. Ово је опасна заблуда.

• Капацитет прављења квара (вршна вредност):За прекидач оптерећења прстенасте главне јединице, капацитет стварања је обично 2,5 до 3 пута већи од називне краткотрајне струје. За 25кА/3с РМУ, уклопни капацитет треба да буде најмање 62,5кА врх. Наша фабрика тестира сваку серију са синтетичким тестним кругом да би проверила перформансе у најгорем случају асиметрије.
• Капацитет прекидања квара (РМС):Стандардни прекидачи оптерећења нису дизајнирани да прекидају струје кратког споја; ослањају се на осигураче или узводне прекидаче. Ако ваш дизајн користи РМУ само као уређај за пребацивање, уверите се да је узводни прекидач у координацији са карактеристикама осигурача. Међутим, прстенаста главна јединица опремљена вакуумским прекидачем може имати прекидне капацитете до 31,5 кА симетрично. Лугао Повер Цо., Лтд. нуди РМУ са интегрисаним ВЦБ, прекидног капацитета 25кА на 24кВ.
• Пренос струје прекида:У конфигурацијама петље, када је једна страна отворена и дође до квара, РМУ мора прекинути струју преноса (обично до 1,2к Ир). Наш фабрички СФ6 прекидач са три положаја (затворен, отворен, уземљен) тестиран је за 1000 операција при преносној струји 850А.

Још један критичан фактор је капацитет уземљења. Прекидачи за уземљење морају бити способни да се затворе на квар под напоном – захтев се често игнорише. Према ИЕЦ 62271-102, прекидач за уземљење треба да има номинални капацитет кратког споја једнак вршној отпорној струји. Наша фабричка прстенаста главна јединица укључује блокирани прекидач за уземљење тестиран на вршној снази од 62,5 кА. Увек саветујемо инжењерима да захтевају сертификате о испитивању и за израду и за ломљење, а не само за топлотну отпорност.

Штавише, размотрите број операција отклањања кварова пре одржавања. За вакуумске прекидаче, електрична издржљивост може бити 100 операција пуне грешке при називној струји. Наша фабрика користи бакар-хром контакте за постизање 30 потпуних прекида квара на 31,5кА. Насупрот томе, СФ6 ротациони прекидачи имају мању способност прекидања грешке – ослањају се на пораст притиска од лука. Према нашем искуству, навођење прстенастог главног уређаја са комбинацијом прекидача осигурача за заштиту фидера и ВЦБ за улаз даје најбољи баланс. Лугао Повер Цо., Лтд. пружа студију координације као део наше инжењерске подршке, обезбеђујући да су ваши капацитети квара усклађени са поставкама релеја и брзином трансформатора.

4. Који тестови механичке и еколошке издржљивости потврђују главну јединицу прстена за тешке услове?

Чак и најбољи електрични параметри не значе ништа ако главна јединица Ринг поквари због корозије, вибрација или екстремних температура. Инжењери морају да гледају даље од листова са подацима и захтевају доказ механичке и еколошке издржљивости. Наша фабрика има ИСО 17025 акредитовану лабораторију где сваки РМУ дизајн подвргавамо следећим тестовима валидације. Као правило, ако произвођач не може да обезбеди ове извештаје, немојте наводити њихов производ.

• Механичка издржљивост (класа М1/М2 према ИЕЦ 62271-1):М1 = 1000 операција, М2 = 5000 операција за прекидаче оптерећења. За прстенасте главне јединице у мрежама које се често преклапају (нпр. кондензаторске банке или ветротурбине), препоручујемо М2 класу. Наш Лугао Повер Цо., Лтд. Ринг Маин Унит постиже 10.000 операција на прекидачу са три положаја без одржавања.
• ИП заштита:За спољни РМУ (тип киоска), ИП54 или ИП65 је обавезан. За затворене просторе, минимално ИП3Кс. Наша фабрика нуди ИП67 за подручја склона потапању – тестирано у 1м воде у трајању од 30 минута.
• Отпорност на корозију (Ц5-М висока корозивност):Према ИСО 12944, кућишта која се користе у индустријским или морским зонама захтевају Ц5-М премаз. Наша фабрика користи нанокерамичку претходну обраду + премаз полиестера у праху, пролазећи 1000 сати теста сланог спреја према АСТМ Б117.
• Тест пораста температуре:При 1,1 к називне струје, пораст температуре на контактима не би требало да пређе 65К за посребрене контакте. Наша фабрика врши тестове пораста температуре праћене оптичким влакнима, обезбеђујући да наша Ринг главна јединица ради 15% хладније од ИЕЦ ограничења.
• Тест кратког споја и унутрашњег лука:Поред стандардног лука 1с, тестирамо ефикасност растерећења притиска. РМУ наше фабрике има задњи лучни канал који усмерава гасове даље од оператера, верификован тестом у пуној скали на 31,5 кА/1с.

Сеизмичка квалификација се често занемарује. У зонама подложним земљотресима, главна јединица прстена мора да издржи нивое убрзања (0,5г до 1,0г) без губитка функционалности. Наша фабрика је квалификовала наш РМУ за 0,8г хоризонтално и 0,4г вертикално по ИЕЕЕ 693. Такође, узмите у обзир смањење висине: изнад 1000м, диелектрична чврстоћа се смањује за око 1% на 100м. За инсталације на 2000м, наша фабрика обезбеђује модификовани дизајн изолације са повећаним зазорима.

На крају, затражите извештаје о типским испитивањима од независне лабораторије као што је КЕМА, ЦЕСИ или ИПХ. Ови извештаји треба да садрже термичке, диелектричне и механичке секвенце. У Лугао Повер Цо., Лтд., ми чинимо наше извештаје о испитивању потпуног типа доступним инжењерима преко безбедног портала. Такође смо увели услугу дигиталног близанца: симулирамо механички век ваше специфичне конфигурације главне јединице прстена користећи анализу коначних елемената. Ова проактивна валидација осигурава да ниједна скривена слабост не угрози вашу мрежу.

5. Како трошкови животног циклуса и модуларност могу утицати на дугорочно планирање трафостаница?

Инжењери се често фокусирају на почетне трошкове набавке, али укупни трошкови власништва (ТЦО) за главну јединицу прстена обухватају 20–40 година. Наша фабрика је анализирала податке са преко 500 трафостаница и открили смо да одржавање, губици енергије и трошкови проширења чине 60% укупне укупне вредности. Стога, одабир РМУ-а искључиво на основу унапред утврђене цене доводи до већих дугорочних трошкова. Ево како да усвојите перспективу животног циклуса.

• Интервали одржавања и приступ:СФ6 затворен РМУ не захтева руковање гасом током 20 година ако је стопа цурења испод 0,1% годишње. Главна јединица наше фабрике има дизајн преклопне коморе без одржавања. Међутим, за јединице са сувим ваздухом, потребне су периодичне провере притиска. Обучавамо локалне партнере за обављање 5-годишњих инспекција.
• Губици енергије (губици оптерећења):Губици бакра у сабирницама и контактима могу бити значајни. РМУ од 630А са губицима од 150В при пуном оптерећењу током 20 година (под претпоставком од 0,12 УСД/кВх) кошта само 3150 УСД губитака. Наша фабрика оптимизује дизајн контаката коришћењем легуре сребра и никла, смањујући губитке за 18% у поређењу са стандардним дизајном.
• Модуларност и проширивост:Прстенаста главна јединица за будућност требало би да омогући додавање модула за напајање без руковања гасом или растављања сабирница. Наша фабрика нуди модуларни „плуг-анд-бус” систем: можете проширити РМУ са 2 довода на 6 довода за 2 сата. Ова модуларност избегава скупу реконструкцију трафостанице.
• Доступност резервних делова:Уверите се да произвођач гарантује резервне делове најмање 25 година. Лугао Повер Цо., Лтд. поседује све компоненте за наше РМУ моделе, а свакој јединици додељујемо јединствени КР код за тренутну идентификацију дела.

Поред тога, узмите у обзир трошкове непланираних прекида рада. Према бази података о поузданости наше фабрике, главна јединица прстена са класификацијом унутрашњег лука и механизмима отпорним на грешке смањује трајање прекида за 80%. Уграђујемо сензоре за самодијагностику (температура, делимично пражњење, густина гаса) који се повезују на платформу за праћење засновану на облаку. Ова функција предвиђања одржавања додаје 3-5% почетним трошковима, али смањује трошкове животног циклуса у просеку за 22%. За инжењере који раде на критичној инфраструктури (болнице, дата центри), препоручујемо наш „Смарт РМУ“ са аналитиком у реалном времену.

На крају, процените способност произвођача да обезбеди обуку и подршку на даљину. Наша фабрика укључује 2 дана обуке за пуштање у рад на лицу места за сваку наруџбу главне јединице Ринг, плус 10-годишњу гаранцију на вакуумски прекидач. Када израчунате ТЦО, укључите трошкове стављања из погона: СФ6 јединице захтевају сертификовану рекуперацију гаса, док наш еколошки прихватљив РМУ на сувом ваздуху може да се уклони без посебних процедура. Одабиром Лугао Повер Цо., Лтд., инжењери усклађују финансијско планирање са оперативном изврсношћу.

Резиме: Интегрисање техничких фактора у кохерентну РМУ стратегију

Избор прстенасте главне јединице је вишедимензионални изазов који балансира електричну робусност, прилагодљивост околини, сигурност и економску предвиђање. Инжењери морају дати предност називном напону и капацитету кратког споја као основама о којима се не може преговарати. Затим, избор изолационог медијума (СФ6, сув ваздух или чврсти) обликује и усклађеност са прописима и физички отисак. Капацитет квара/прекидања мора бити верификован кроз типске тестове, а не само на основу тврдњи о подацима. За тешка окружења, захтевајте доказ механичке издржљивости и отпорности на корозију. На крају, анализа трошкова животног циклуса која укључује модуларност и предиктивно одржавање ће спречити скупу накнадну уградњу. У Лугаоу, наши фабрички инжењери сарађују са клијентима како би креирали прилагођена РМУ решења која се придржавају ових принципа. Позивамо вас да искористите наше 20-годишње податке са терена и наш конфигуратор главне јединице прстена да бисте направили спецификацију која деценијама пружа сигурност, поузданост и вредност.
