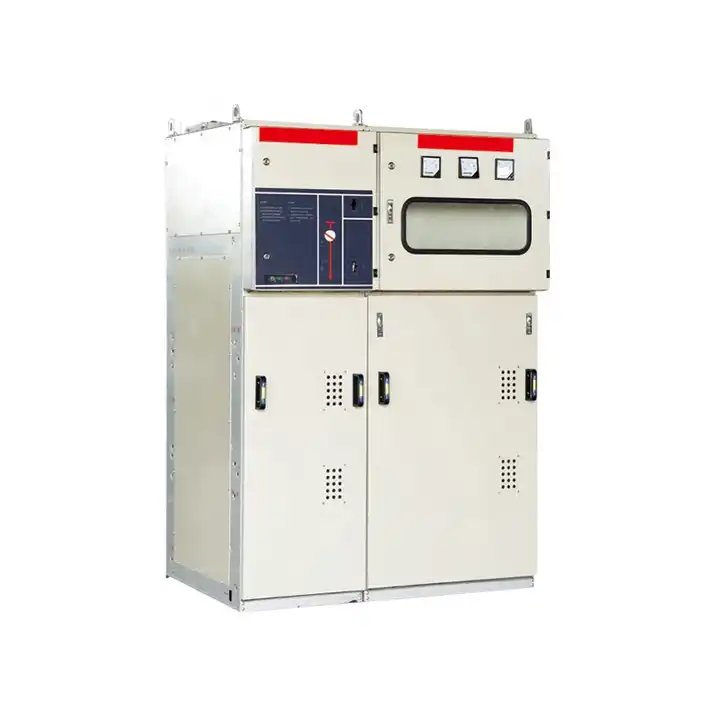

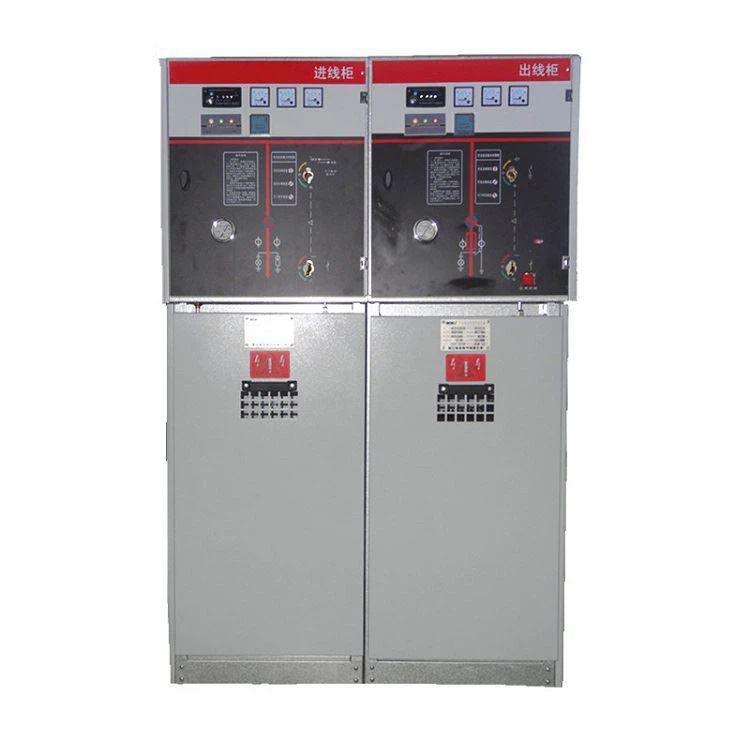

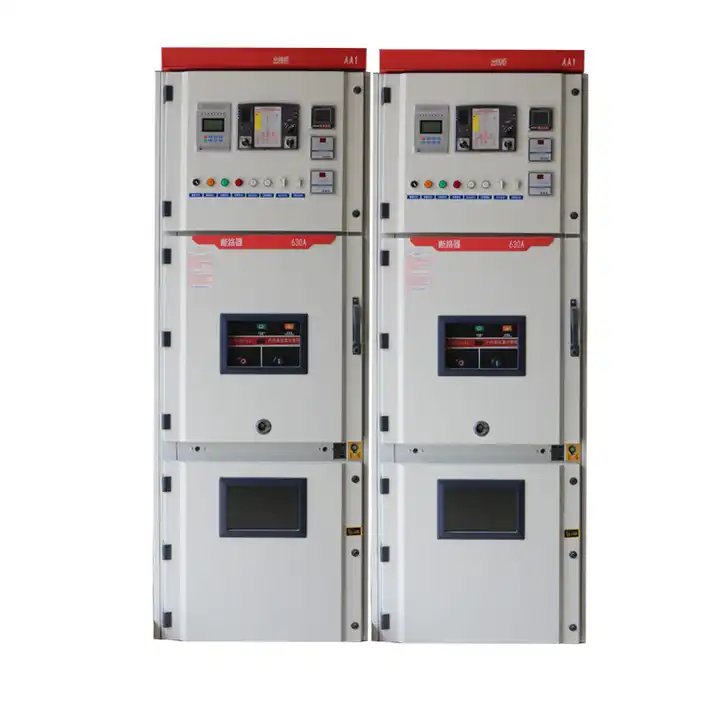

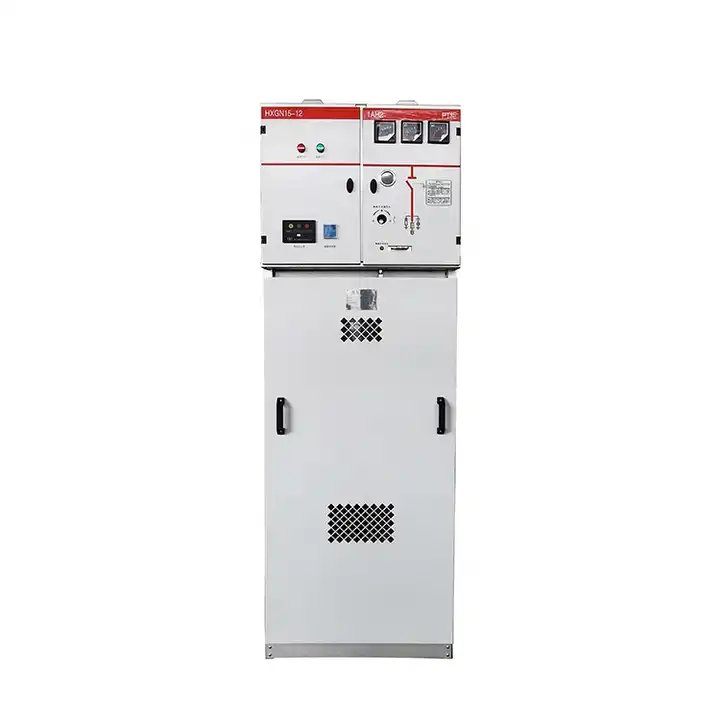

12КВ фиксна АЦ метална затворена разводна опрема коју производи Лиугао.посебно дизајнирана за секундарне дистрибутивне апликације.Ова ваздушно изолована расклопна јединица представља баланс економских разматрања и напредне функционалности, укључујући прекидач за прекид оптерећења гаса СФ6 у комбинацији са било којим вакумским прекидачем (ВЦБ) или гасни прекидач (ГЦБ). Са фокусом на економичност и свестраност, расклопни уређај типа ХКСГН-12 стоји као поуздано решење за различите потребе у оквиру секундарних дистрибутивних система.
Лиугао, водећи добављач расклопних уређаја високог напона, представља ХКСГН口-12 Енвиронментал Гас Инсулатед РМУ, свеобухватну дистрибутивну опрему дизајнирану за 12кВ, трофазну, АЦ 50Хз, једноструку сабирницу и системе са једном сабирницом. Овај производ има једноставну конструкцију, флексибилан рад, поуздано спајање и једноставну инсталацију, пружајући задовољавајућа техничка решења за различите апликације и кориснике. Користећи сензорску технологију и интеграцију информација, заједно са напредним техничким перформансама, РМУ нуди једноставне и флексибилне опције конфигурације како би задовољио растуће захтеве тржишта и ускладио се са захтевима интелигенције мреже.
Скројен за индустријске и цивилне кабловске прстенасте мреже и пројекте терминала за дистрибутивну мрежу, овај еколошки гасом изолован РМУ истиче се у прихватању и дистрибуцији електричне енергије. Његова свестраност блиста у урбаним стамбеним срединама, малим секундарним подстаницама, расклопним станицама, кабловским разводним кутијама, подстаницама, индустријским и рударским предузећима, тржним центрима, аеродромима, метроима, објектима за производњу енергије ветра, болницама, стадионима, железницама, тунелима и разним другим локацијама. ХКСГН口-12 еколошки гасом изолован РМУ представља поуздано и прилагодљиво решење за широк спектар примена у стално променљивом пејзажу електричне дистрибуције.
Температура амбијенталног ваздуха:
Максимална температура ваздуха: +40℃,
Минимална температура ваздуха: -15℃;
Надморска висина: ≤ 1000м;
Расклопни уређај типа ХКСГН-12 Влажност:
Просечна дневна вредност релативне влажности: ≤95%
Просечна месечна вредност релативне влажности: ≤90%
Амбијентални ваздух није значајно загађен прашином, димом, корозивним и/или запаљивим гасовима, парама или сољу.
ХКСГН口 -12 еколошки гасно изоловани РМУ не само да испуњава релевантне националне стандарде, стандарде енергетске индустрије и међународне стандарде, већ их и превазилази. Његове кључне компоненте, укључујући прекидач и главне електричне компоненте, интегрисане су у модул са проводљивим деловима затвореним у чврстој изолационој амбалажи. Употреба оклопљених кабловских конектора повећава безбедност, док сабирнице функционалних јединица имају изолацију заштићене сабирнице, обезбеђујући сигуран рад.
Радни механизам, који користи опружни механизам, може се похвалити механичким вијеком трајања који прелази 10.000 циклуса. Посебно, уређај омогућава даљинско праћење и праћење статуса опреме у реалном времену, омогућавајући рад без надзора. Овај уређај за дистрибуцију електричне енергије супериорних перформанси обезбеђује економичну јединицу за напајање, нудећи опције као што су јединица вакуумског прекидача (630А, 20-25кА) и јединица вакуумског прекидача оптерећења (630А, 20-25кА). ХКСГН口 -12 представља напредно решење, комбинујући безбедност, ефикасност и најсавременију технологију у области дистрибуције енергије.
Не | Ставка | Јединица | Параметар | ||
1 | Напон | кВ | 12 | 24 | 36 |
2 | Називна фреквенција | Хз | 50/60 | ||
3 | Номинална струја | A | 630/800 | 1630 | |
4 | 1 мин отпорни напон фреквенције напајања (мокро/суво) | кВ | 38/48 | 50/60 | 70/80 |
5 | Издржљиви напон муње | кВ | 75 | 125/150 | 195 |
6 | Називна струја прекида кратког споја (вршна) | кВ | 80 | 63 | 50/40 |
7 | Називно активно оптерећење и струја затварања струјног кола | кА | 63 | 50 | 50/40 |
8 | Називна преносна струја | A | 1700 | 1200 | 800 |
9 | Називна струја кратког споја (вршна) | кА | 80 | 63 | 50/40 |
10 | Називна струја прекида за пуњење кабла (линије). | A | 50 и 10 | ||
11 | Прекидна струја пуњења кабла у квару уземљења | A | 20 | 20 | 50 |
12 | Називна отпорна струја (врх) | кА | 80 | 63 | 50/40 |
13 | Краткотрајна отпорна струја (2 с) | кА | 31.5 | 25 | 16 |
14 | Живот механизма | Тимес | 5000 | 2000 | 2000 |
