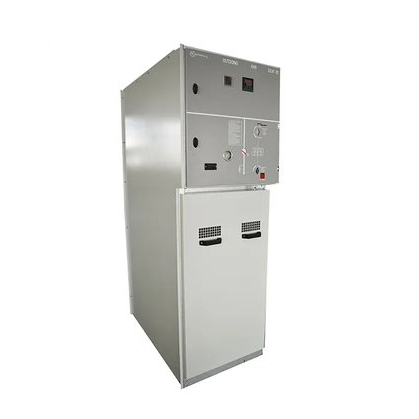

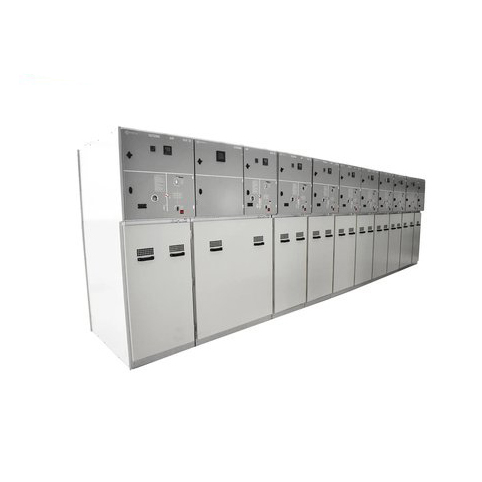

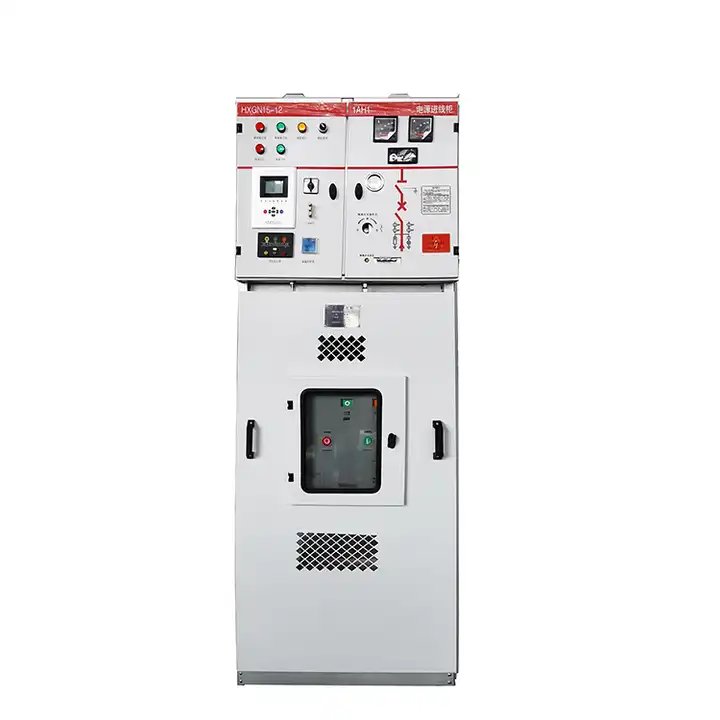

12КВ прстенасти панел главне јединице

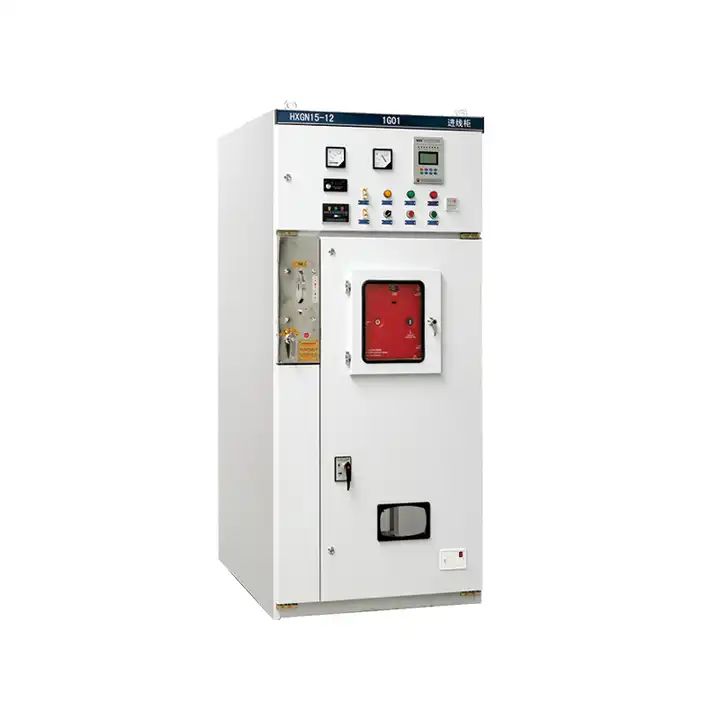

12КВ прстенаста централна централна расклопна плоча коју производи Лиугао. ХКСГН15-12 металом обложена прстенаста расклопна јединица главне јединице, интелигентног типа, дизајнирана је за примену у трофазном систему наизменичне струје са називним напоном од 12кВ, називном фреквенцијом од 50Хз , и називне струје од 630А. Служи у сврху напајања електричном енергијом у прстенастој мрежи и за напајање терминала за зрачење, посебно у сценаријима секционисања кабловских водова и повезивања грана. Расклопна јединица је опремљена СФ6 гасном изолационом јединицом за напајање са више петљи и доводним терминалним уређајем (ФТУ) увезен из Кореје. Посебно, има напредне функције као што су даљинска сигнализација, телеметрија, даљинско управљање и детекција струје квара. Првенствено се користи као систем за аутоматизацију дистрибуције, показао се корисним за градске центре напајања и апликације за снабдевање кабловима.

Пошаљи упит

Опис производа

Лиугао, водећи добављач расклопних уређаја високог напона, оквир ормара је монтажног типа, који нуди стабилност, поузданост и практичну монтажу. Довољно је свестран да се конфигурише као јединица за прстенасту мрежу и подржава различите начине повезивања.

Компактне величине, лагане, мале површине и једноставне за инсталацију, главна јединица прстена даје предност ефикасности и једноставности у свом дизајну.

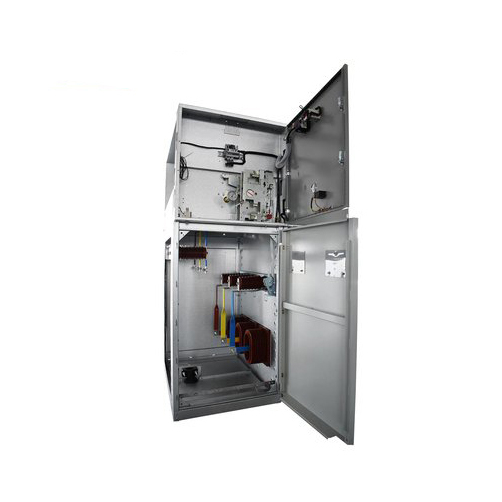

Јединица има одвојене барбаре, прекидаче и контролне собе, од којих се свака одржава у безбедном стању. И орман и његове компоненте су пажљиво уземљене како би се осигурала лична сигурност оператера и радника на одржавању.

Прстенаста главна јединица је компатибилна са ФН12-12Д и ФН25-12Д прекидачима оптерећења, пружајући флексибилност и прилагодљивост у својој конфигурацији.

Са напредним и поузданим системом механичке блокаде, јединица испуњава строге захтеве пет-анти заштите, обезбеђујући побољшану безбедност и сигурност у њеном раду.

12КВ Ринг Главне јединице Расклопна плоча Радно окружење

1. Температура ваздуха: Максимална температура: +40℃; Минимална температура: -35 ℃

2. Влажност: Просечна месечна влажност 95%; Просечна дневна влажност 90%.

3. Надморска висина: Максимална висина инсталације: 2500м

4. Амбијентални ваздух није очигледно загађен корозивним и запаљивим гасом, паром итд.

5. Нема честих насилних дрхтања.

Карактеристике панела расклопног уређаја 12КВ прстена главне јединице

Кућиште, врата и горња комора ове јединице су подвргнути темељној обради прскањем, обезбеђујући заштитну и уједначену завршну обраду. Сви ормарићи имају главну сабирницу за уземљење која олакшава блиску везу у близини ормана. Металне компоненте, укључујући прекидаче за уземљење и делове за закључавање, пажљиво су повезане са сабирницом за уземљење. Везе од бакарне плетенице користе се између делова повезаних завртњима да би се обезбедио континуитет.

Да бисте управљали ослобађањем гаса и спречили унутрашње запаљене лукове, врата за растерећење притиска су постављена на задњој страни ормана. Горња плоча је безбедно причвршћена завртњима, што омогућава лако отварање споља ради повезивања са магистралом. Горња комора помоћних уређаја нуди флексибилност за уградњу терминала и других компоненти. Подизањем мале коморе може се ефикасно постићи релејна заштита.

Посебно, прекидач за прекид оптерећења и прекидач за уземљење користе блокаду типа блока, док прекидач за уземљење и врата користе принудну блокаду. Пратећи одређени низ корака – затварање врата, укључивање прекидача за уземљење и затварање прекидача оптерећења – постиже се аутоматска блокада. Ова секвенцијална операција служи за спречавање кварова и повећање укупне безбедности система.

Спецификација панела расклопног уређаја 12КВ прстена главне јединице

Не.	Ставка		Јединица	Параметар
1	Максимални напон система		кВ	12	15	24	40.5
1	Напон		кВ	7.2、11	13.8、15	17.5、20、22	30、33、36
2	Номинална струја		A	630/1250
3	Називна фреквенција		Хз	50/60
4	1мин Издржљиви напон фреквенције снаге	Фаза на фазу, фаза на земљу	кВ	42	48	55	85
		Прелом	кВ	48	55	65	95
5	Издржљиви напон муње	Фаза на фазу, фаза на земљу	кВ	75	90	125/150	170
		Прелом	кВ	85	105	150/160	185
6	Краткотрајна отпорна струја	Главно коло	кА	25/2с
		Коло за уземљење	кА	25/2с
7	Називна отпорна струја (врх)		кА	63			50
8	Називна преносна струја		A	1300-1700
9	Називна струја оптерећења струјног круга		A	630
10	Називна струја прекида за пуњење кабла (линије).		A	Окт-50
11	Струја прекидања трансформатора без оптерећења		A	20
12	Прекидна струја пуњења кабла у квару уземљења		A	100			80
13	Називна струја прекида кратког споја (врх)		кА	20
14	Називна струја кратког споја (врх)		кА	63			50
15	Ниво заштите			ИП4Кс
16	Век трајања прекидача за прекид оптерећења		пута	5000
17	Век трајања прекидача за уземљење		пута	5000
