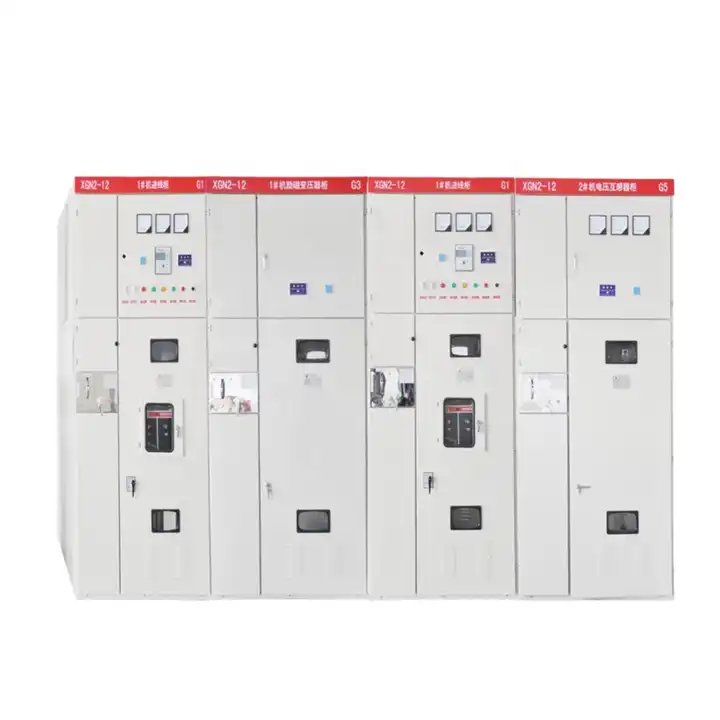

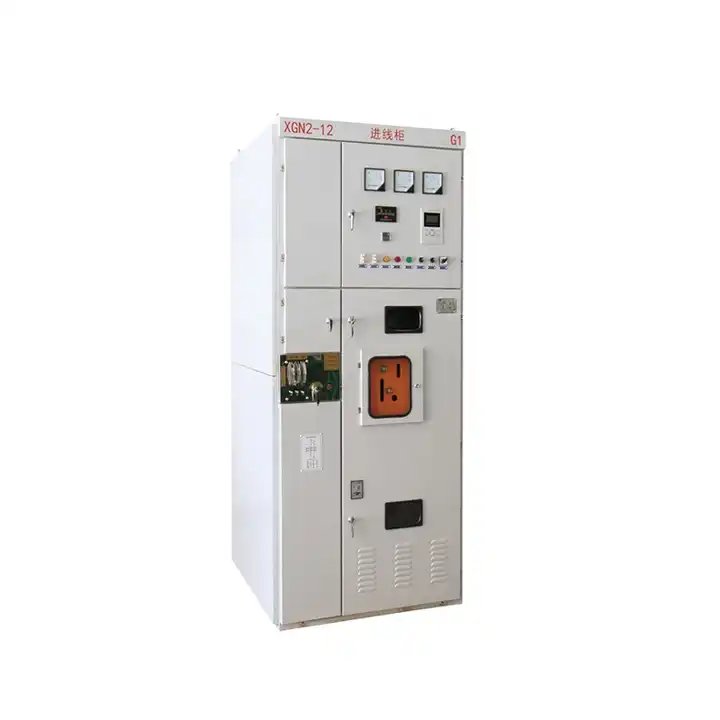

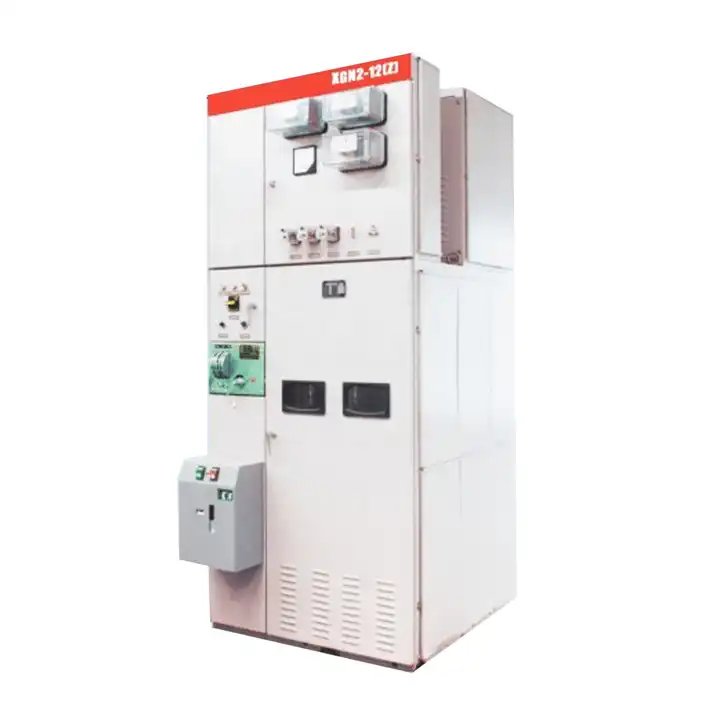

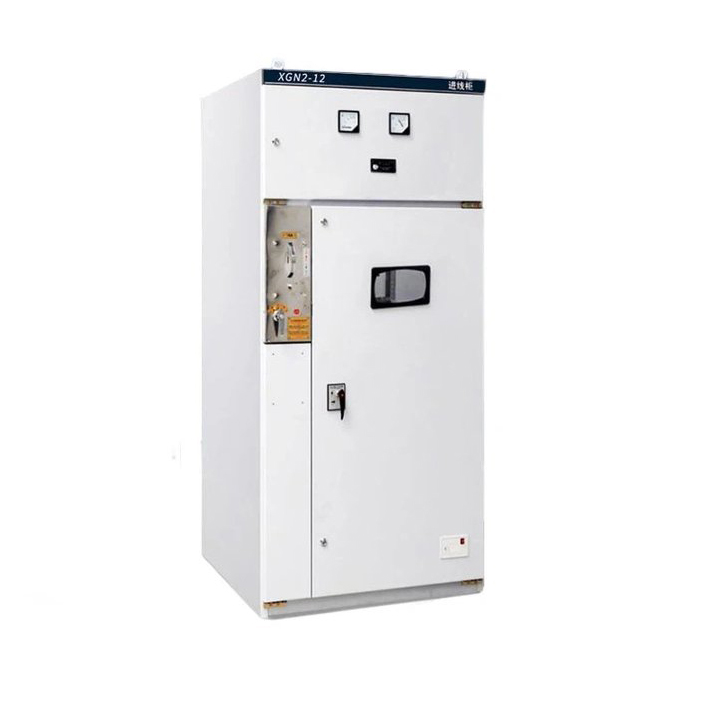

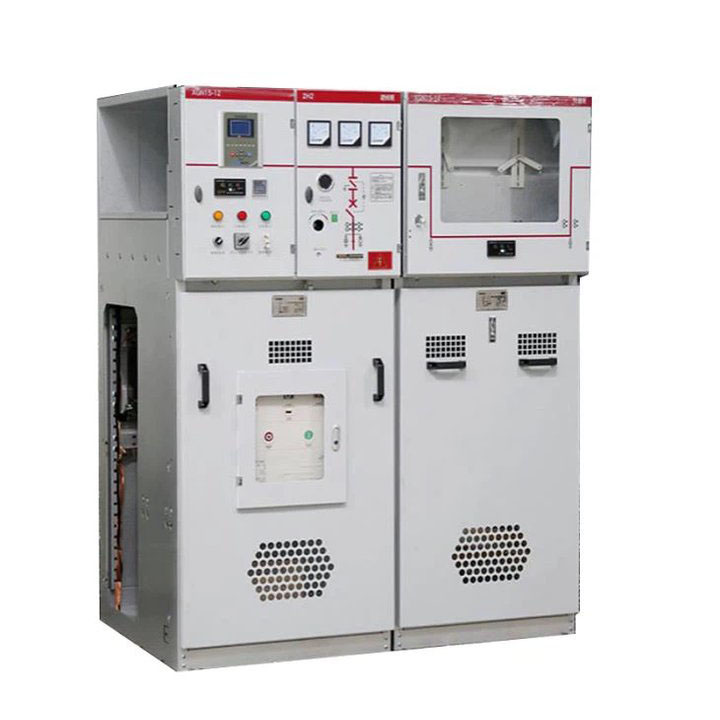

11КВ средњенапонски МВ разводни уређај са ваздушном изолацијом

ЛиуГао је водећи произвођач високонапонских расклопних уређаја, представљајући иновативну 11КВ средњенапонску МВ ваздушну изолацију (ВЦБ тип). Ова најсавременија расклопна опрема затворена у металу укључује вакуумски прекидач за ефикасно гашење лука и користи ваздух као изолацију, што га чини савршеним за аутоматизацију дистрибуције. Компактан дизајн обезбеђује оперативну ефикасност, док његове карактеристике које се могу проширити задовољавају потребе у развоју. Верујте ЛиуГао-у за најсавременија решења у високонапонским расклопним уређајима, дизајнираним да задовоље растуће захтеве савремених апликација.

Пошаљи упит

Опис производа

Лиугао је водећи добављач расклопних уређаја средњег напона 11КВ средњег напона са ваздушном изолацијом, пружајући најновију генерацију расклопних уређаја са ваздушном изолацијом КСГН15-12 (тип ВЦБ). Овај напредни метални склопни уређај користи вакуумски прекидач за ефикасно гашење лука и користи ваздух као изолацију, што га чини идеалним за аутоматизацију дистрибуције. Верујте Лиугао-у за најсавременија решења у расклопним апаратима средњег напона, дизајнирана да побољшају ефикасност и поузданост у дистрибутивним системима. Значајна по својој једноставној структури, флексибилном раду, поузданом повезивању и практичној инсталацији, ова расклопна опрема пружа техничка решења прилагођена различитим апликацијама и захтевима корисника . Укључујући технологију детекције напона и струје, нове уређаје за заштиту релеја и напредне техничке перформансе, испуњава строге оперативне захтеве места као што су болнице и аеродроми. Његова прилагодљивост осигурава да може у потпуности задовољити растуће потребе тржишта.

Примарни прекидач у расклопној јединици КСГН15-12 (тип ВЦБ) користи ВЦБ серије ВС1-12, ВЦБ серије АББ ВД4-12 или ВЦБ серије Сцхнеидер ЕВ12. Вакумски прекидач се истиче у прекиду великих струја кратког споја и називних струја оптерећења. Када се координира са сродним компонентама, омогућава заштиту водова и различитих оптерећења, постиже селективно деловање између нивоа водова напајања и побољшава функције контроле и заштите електроенергетског система, на крају побољшавајући квалитет напајања.

11КВ средњенапонски МВ ваздушно изоловани расклопни уређај Радно окружење

1. Температура околине: -10Ц- -+40Ц

2. Температура околине: дневна просечна релативна влажност од 95% и испод:

Просечна месечна релативна влажност ваздуха од 90% и испод:

3. Максимална надморска висина места уградње опреме: 1000м

4. Степен сеизмичке пукотине не сме бити већи од 8 степени.

5. Места без озбиљног загађења, хемијске корозије и јаких вибрација.

Карактеристике расклопног уређаја средњег напона 11КВ МВ ваздушном изолацијом

Главна јединица са прстеном са изолацијом КСГН гасом се придржава националног стандарда ГБ3906--91 и међународног електричног стандарда ИЕЦ298, карактеришући робусну функцију међусобног закључавања "пет-прооф". Главни прекидач разводног ормара укључује вакуумски прекидач серије зН28А-12, који приказује комбинацију разумне структуре, сигурности, поузданости, једноставног рада и практичног одржавања.

Спецификација расклопног уређаја средњег напона 11КВ МВ са ваздушном изолацијом

Напон	КВ	3,6,10
Максимални радни напон	КВ	3.6,7.2,12
Номинална струја	A	1000	1250~3000
Називна струја прекида (ефективна вредност)	ТХЕ	20,25	31.5,40
Називна струја напајања (врх)	ТХЕ	50,63	80,100
Називна вршна отпорна струја (врх)	ТХЕ	50,63	80,100
Називна вршна отпорна струја (ефективна вредност)	ТХЕ	20,25	31.5,40
Време термичке стабилности	S	4
класа заштите		ИП3Кс
Аутобусни систем		Једноструки аутобус	Један аутобус са обилазницом
Методе рада		електромагнетно (ЦД17)	Опружни тип акумулације енергије (ЦТ19)
Оутлине дим.	мм	1100к1200к2650 (стандардно)
Тежина	кг	Око 1000 ~ 1300
