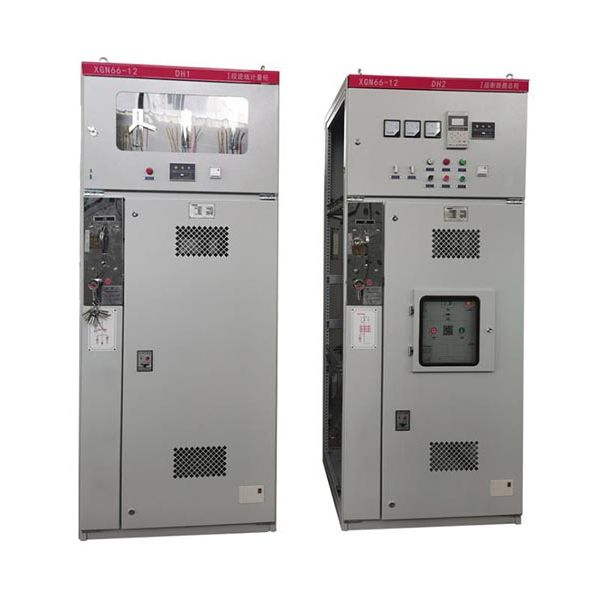

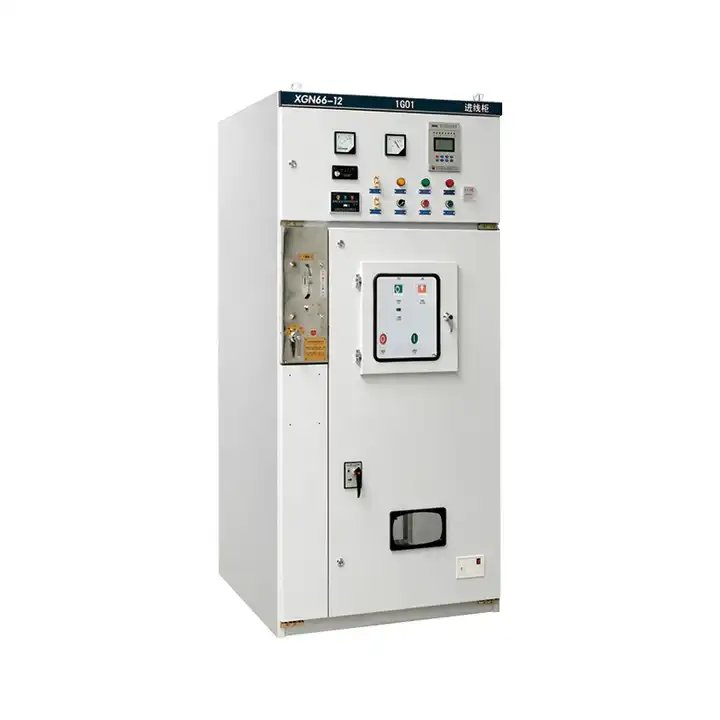

ЛиуГао је наменски произвођач 13.8КВ МВ ХВ ваздушно изолованих разводних уређаја, који представља КСГН66-12 средњенапонску АЦ расклопну опрему. Посебно дизајниран за 3,6кВ-35кВ трофазни АЦ 50/60Хз систем, овај фиксни тип металом затворен разводни уређај олакшава ефикасан пријем и дистрибуцију електричне енергије. Верујте ЛиуГао-у за поуздана и најсавременија решења у високонапонским расклопним уређајима, обезбеђујући оптималне перформансе у низу напонских примена.
Лиугао поносно стоји као водећи добављач расклопних уређаја високог напона, представљајући затворену расклопну опрему фиксног типа КСГН66-12 као оличење најсавременије технологије. Наша посвећеност изврсности се огледа у овој напредној расклопној јединици, дизајнираној да испуни највише стандарде поузданости и перформанси у високонапонским апликацијама. Верујте Лиугао-у за иновативна решења која постављају стандарде у области високонапонских разводних уређаја. Ова нова генерација високонапонских електричних производа је неприметно усклађена са националним стандардима, укључујући ГБ3906 и ДЛТ404 одељења за електричну енергију, док истовремено испуњава строги међународни стандард ИЕЦ62271 за АЦ металне склопне уређаје и контролну опрему у распону од 1КВ до 52КВ.
Овај разводни уређај поставља нови стандард својим компактним дизајном, заузимајући само 50% простора у поређењу са конвенционалним разводним апаратима. Прекидач, кључна компонента, може се похвалити изузетном поузданошћу и перформансама, са робусним "пет анти" механизмом за блокирање познатом по својој поузданости и једноставности.
Дизајниран за унутрашњу употребу у 3,6кВ, 7,2кВ и 12кВ трофазним АЦ 50Хз појединачним сегментима магистрале, овај разводни уређај олакшава неприметно прихватање и дистрибуцију електричне енергије. Његове мултифункционалне могућности, које обухватају контролу кола, заштиту и надзор, чине га свестраним за примену у различитим окружењима као што су електране, подстанице, индустријска и рударска предузећа, високе зграде, па чак и у орманима са прстенастом мрежом са прстенастим главним јединицама.
Посвећеност поштовању националних и међународних стандарда наглашава Лиугао-ову посвећеност пружању поузданих, високих перформанси и технолошки напредних решења у области високонапонских разводних уређаја.
1. Користите максималну температуру која не прелази 40 степени, минимална Не више од -25 степени
2. Релативна влажност: дневни просек не више од 95%, месечни просек не више од 90% надморске висине не прелази 1000м (с временом можете консултовати произвођача)
3. Без пожара, експлозија, тешког загађења, хемијске корозије и јаких ударних места.
Кабина, склопљена структура без заваривања, показује високу механичку чврстоћу и уметнички изглед, што га чини идеалним решењем за високонапонску расклопну опрему.
Задњи горњи део је намењен ротационом прекидачу ГН30-12, док је у доњем делу смештен прекидач ГН19-12Ц. Механички уређај за блокаду, који ради по одређеним процедурама, осигурава поуздану сигурносну заштиту и за особље и за опрему у високонапонској расклопној јединици.
Главни прекидач који се користи је моноблок типа, пружа опције као што су ЗН63-12 (ВС1-12) и ВД4-12, побољшавајући свестраност и функционалност високонапонских разводних уређаја.
Користећи обавезну механичку методу закључавања у бравама између главних прекидача, растављача и врата ормарића, систем испуњава функцију закључавања „пет-прооф“. Ова карактеристика омогућава насумичне комбинације са прстенастом главном јединицом, обезбеђујући побољшану флексибилност и сигурност у раду високонапонских расклопних уређаја.
Главни технички параметри расклопних уређаја и модели компоненти
Не. | Ставка | Јединица | технички параметри |
1 | Напон | КВ | 3.6,7.2,12 |
2 | Називна фреквенција снаге издржи напон | КВ | тло, исто: 42; прелом: 45 |
3 | Називни отпорни напон импулса грома | КВ | земља, исто: 75; прелом:85 |
4 | Фреквенција брзине | Хз | 50 |
5 | Номинална струја | A | 6,301,250 |
6 | Називна струја прекида кратког споја (вршна) | КВ | 20,25,31.5 |
7 | Називна струја затварања кратког споја (врх) | КВ | 50,63,80. |
8 | Називна динамичка стабилна струја (врх) | КВ | 50,63,80 |
9 | Муња електрична стабилна струја 4С (РМС) | КВ | 20,25,31.5 |
10 | класа заштите | 聽 | 1П2Кс |
11 | Димензије (В мозак Д мозак Х) | мм | 900Кс1000Кс2300 |
12 | Тежина | Кг | -600 |
Главни технички параметри вакуумског прекидача типа ЗН63-12
Не. | Ставка | Јединица | технички параметри |
1 | Напон | КВ | 12 |
2 | Номинална струја | A | 6,301,250 |
3 | Називна струја прекида кратког споја | КВ | 20,25,31.5 |
4 | Називна струја затварања кратког споја | ТХЕ | 50,63,80 |
5 | Називна краткотрајна отпорна струја (ефективна вредност 4С) | ТХЕ | 20.25,31.5 |
6 | Називна вршна отпорна струја (врх) | ТХЕ | 50,63,80 |
7 | Мецханицаллифе | време | 10000 |
8 | Називна времена прекида краткотрајне струје прекида | време | 50 |
9 | Називни радни редослед | о-0,3с-ц О-180с-Ц о | |
10 | Удаљеност контактне главе | мм | 11±1 |
11 | Контактни ход | мм | 4±0,5 |
12 | Међуфазна средишња удаљеност | мм | 210 |
13 | Брзина отварања | Госпођа | 1,2±0,2 |
14 | Брзина затварања | Госпођа | 0,6±0,2 |
15 | Радно време | Госпођа | ≤60 |
16 | Време затварања | Госпођа | ≤75 |
17 | Трофазна синхронизација отварања | Госпођа | ≤2 |
18 | Затварање одбијања | Госпођа | ≤2 |
19 | Отпор петље | µΩ | ≤45 |
20 | Акумулирана дозвољена дебљина хабања контактне главе | мм | 3 |
