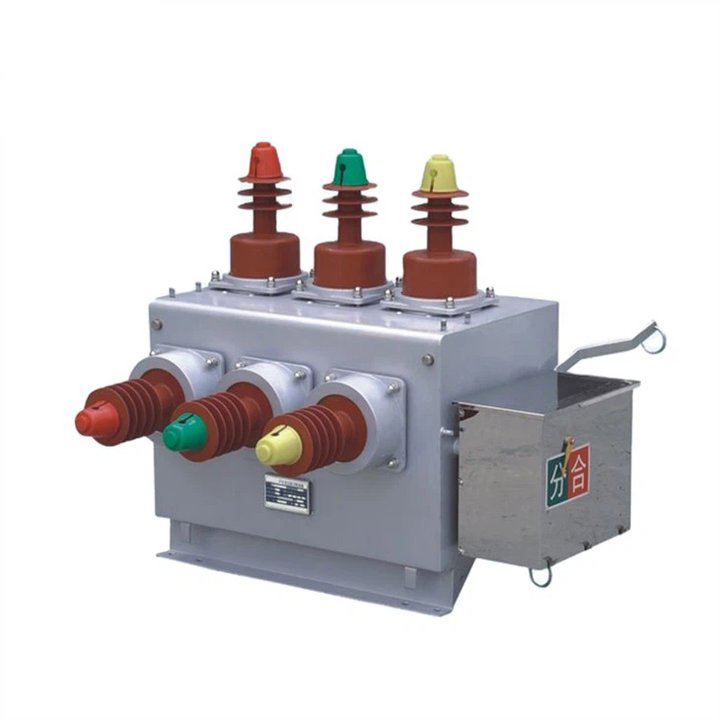

11КВ ВК тип високонапонски вакуумски прекидач

ЛиуГао поносно води као наменски произвођач вакуумских прекидача на отвореном. 11КВ ВК тип високонапонског вакуумског прекидача, камен темељац опреме за дистрибуцију електричне енергије на отвореном, дизајниран је за називни напон од 12кВ и трофазни АЦ који ради на 50Хз. Примењен првенствено у различитим окружењима као што су руралне електричне мреже, градске електричне мреже, железнице, рудници, луке и други системи за дистрибуцију електричне енергије, овај прекидач игра кључну улогу у спољним надземним водовима. Конструисан са прецизношћу за прекид и затварање струја оптерећења, реаговање на струје преоптерећења и управљање струјама кратког споја унутар електроенергетског система, ЗВ10-12Ф прекидач служи као витална компонента за пребацивање и заштиту електричне мреже. Његов робустан дизајн и компатибилност на отвореном чине га погодним за различите примене, обезбеђујући поуздане перформансе у различитим условима окружења. Изаберите ЛиуГао за врхунске иновације које редефинишу стандарде спољних вакуумских прекидача.

Пошаљи упит

Опис производа

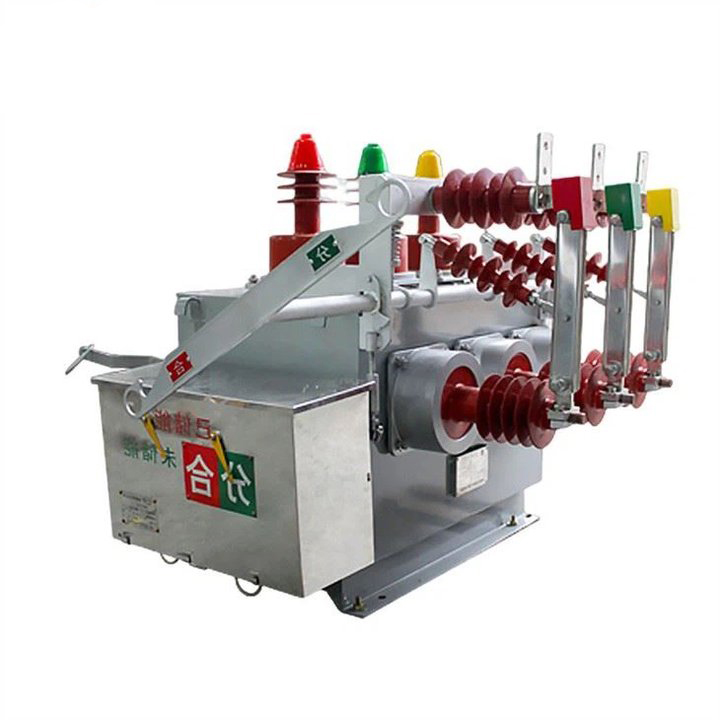

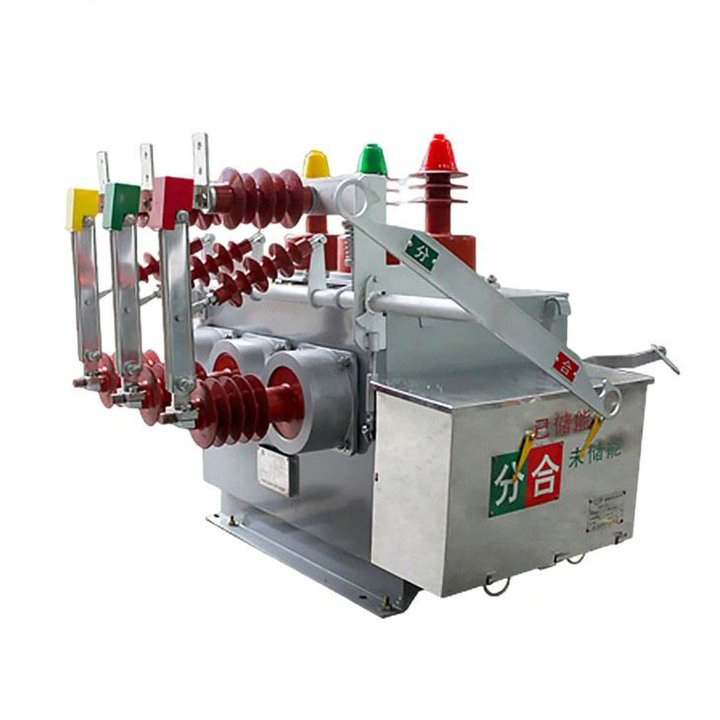

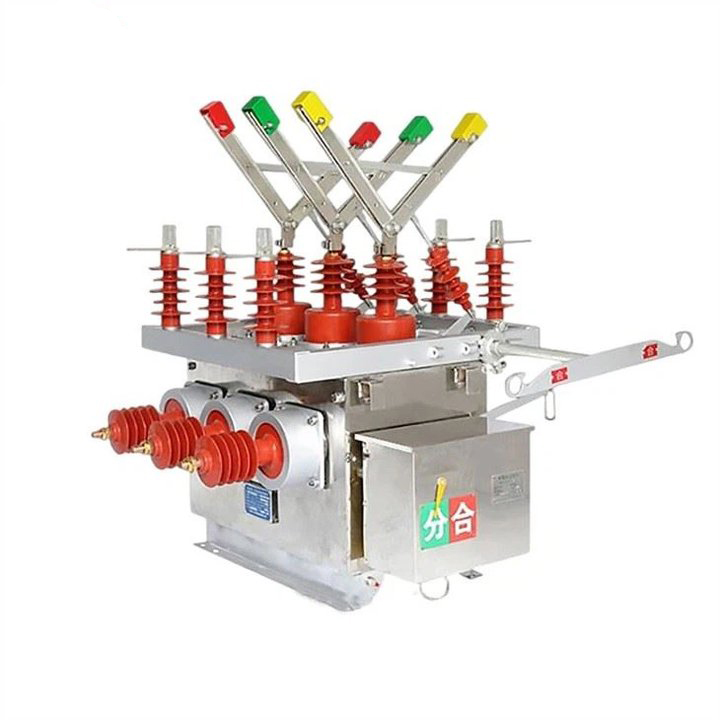

Лиугао је добављач високонапонских вакумских прекидача типа ВК од 11КВ. ЗВ10-12 Вакуумски прекидач ВК на отвореном (ЗВ10-12, ЗВ10-12Ф, ЗВ10-12Г) је опрема за дистрибуцију електричне енергије на отвореном дизајнирана за називни напон од три до 12кВ фаза АЦ 50Хз. Проналази примену у руралним електроенергетским мрежама, градским електроенергетским мрежама, железницама, рудницима, лукама и другим системима за дистрибуцију електричне енергије. Посебно конструисан за вањске надземне водове, ефикасно се бави задацима као што су прекидне и затворене струје оптерећења, струје преоптерећења и струје кратког споја у електроенергетском систему, истовремено осигуравајући заштиту и укључивање електричне мреже.

Наш ЗВ10-12 спољни ХВ вакуумски прекидач (ЗВ10-12、ЗВ10-12Ф、ЗВ10-12Г) користи специјалне унутрашње мере против кондензације, обезбеђујући оптималну изолацију унутар кутије. Метод преноса укључује патентирану технологију, која нуди једноставну инсталацију и поуздан рад за спречавање проблема са перформансама прекидача узрокованих механичким кваровима. Овај прекидач ради без потребе за уљем или гасом, што резултира компактним и лаганим дизајном. Са ЦТ заштитом, прилагођава велике струје шанта, минимизирајући загађење и елиминишући потребу за одржавањем. Режим управљања може бити електрични или ручни, пружајући разноврсност у раду и одржавању.

Укратко, Вакуумски прекидач ЗВ10-12 на отвореном истиче се по свом робусном дизајну, ефикасним перформансама и прилагодљивости различитим сценаријима дистрибуције енергије на отвореном.

11КВ ВК тип високонапонски вакуумски прекидач

Начин уградње: бочно, средње

Температура амбијенталног ваздуха: горња граница +40Ц, доња граница -30Ц; ;

Надморска висина: ≤2000м (ако је потребно повећати надморску висину, потребно је повећати номинални ниво изолације);

Притисак ветра: не више од 700Па (еквивалентно брзини ветра од 34м/с);

Амплитуда: интензитет земљотреса 8 степени;

Ниво контаминације: класа И;

Максимална дневна температурна разлика: не више од 25Ц.

Спецификација високонапонског вакуумског прекидача типа 11КВ ВК

Модел		ЗВ10-12、ЗВ10-12Ф、ЗВ10-12Г

Број	Параметар		Јединица	Валуе
1	Напон		кВ	12
2	Номинална струја		A	630
3	Називна фреквенција		Хз	50
4	Издржљиви напон фреквенције напајања		кВ	42/48
5	Напон импулса грома (вршна вредност)		кВ	75/85
6	Називна струја прекида кратког споја		кА	16	20	25
7	Називна струја кратког споја (вршна вредност)		кА	40	50	50
8	Називна краткотрајна отпорна струја		кА	16	20	25
9	Називна вршна отпорна струја		кА	40	50	50
10	Називно трајање кратког споја		S	4
И л	Називна секвенца операција			Поени-0,3с-Комбиновани поени-180с-Комбиновани поени
12	Називна времена прекида струје кратког споја		Другоразредни	30
13	Механички живот		Другоразредни	10000
14	Покретни контакт омогућава акумулирану дебљину хабања		мм	3
15	Називни радни напон са опругом типа ЦТ	калем за затварање	V	ДЦ или АЦ 220В
		Отварање намотаја
16	Називна радна струја прекострујног окидача		A	5
17	тежина		Кг	150
