66КВ спољни вакуумски прекидач са растављачем

Лиугао поносно стоји као истакнути произвођач вакуумских прекидача за затворене просторе, представљајући 66КВ спољни вакуумски прекидач са растављачем—примерни електрични уређај дизајниран за трофазне системе наизменичне струје 50/60Хз са називним напоном од 40,5кВ. Опремљена опругом или електромагнетним актуатором, ова опрема на отвореном пружа прецизну контролу електричног отварања и затварања. Поред тога, нуди флексибилност ручног рада, омогућавајући и ручно складиштење и рад у одсуству електричне контроле. Конструисан у складу са међународним стандардима, укључујући ИЕЦ62271-100 "АЦ високонапонске прекидаче" и ИЕЦ-56 "високонапонске АЦ прекидаче" које је установила Међународна електротехничка комисија, овај прекидач премашује строге захтеве за безбедност и перформансе у високонапонским апликације за прекид кола напона. Верујте ЛиуГао-у за најсавременија решења која редефинишу стандарде спољних вакуумских прекидача, обезбеђујући неупоредиву безбедност, прецизност и поузданост.

Пошаљи упит

Опис производа

Лиугао је 66КВ спољни вакуумски прекидач са растављачем. Вакумски прекидач типа ЗВ7-40.5 се углавном користи за контролу и заштиту спољног система преноса енергије од 36кВ и такође се примењује на градске и руралне мреже за дистрибуцију електричне енергије и индустријска и рударска предузећа у нормалном раду и сврхе заштите од кратког споја. Укупна структура изолационог стуба типа производа; уграђени вакуумски прекидни тип на вази, порцеланска ваза за следећу стубну вазу. За место честог рада. И има добро заптивање, против старења, висок притисак, без сагоревања, без експлозије, дуг животни век, погодне карактеристике инсталације и одржавања.

66КВ Вакуумски прекидач на отвореном са радним окружењем растављача

1 Температура околине: -40℃~+40℃;

2 Висина: ≤1000м;

3 Максимална брзина ветра је 10км/х, минимална брзина ветра за номинални ниво (132/230кв) је 3,2км/х;

4 Интензитет земљотреса: ≤8 ниво;

5 Минимална номинална пузна стаза: 31 мм/кВ;

6 Степен загађења ваздуха: Класа ИВ.

66КВ Вакуумски прекидач на отвореном са карактеристикама растављача

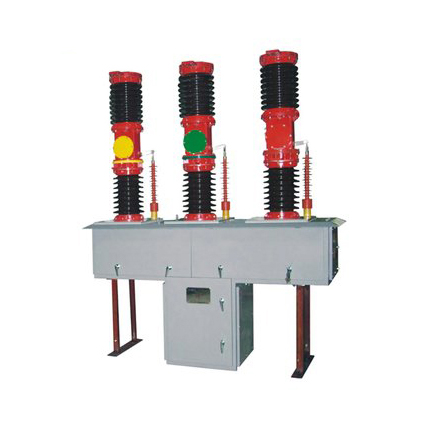

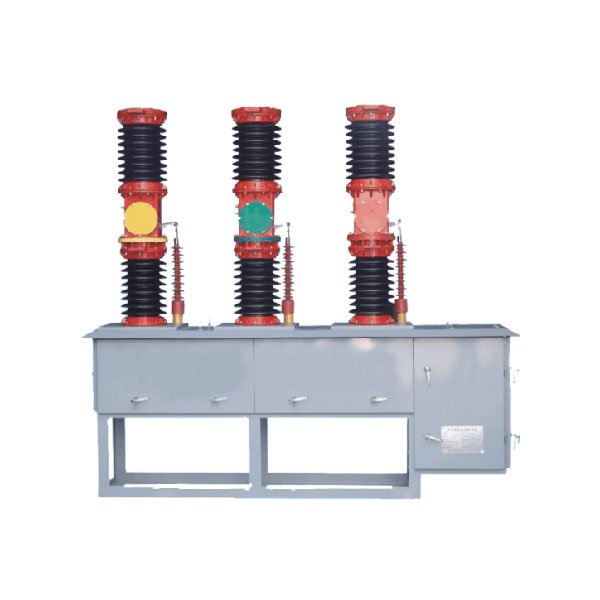

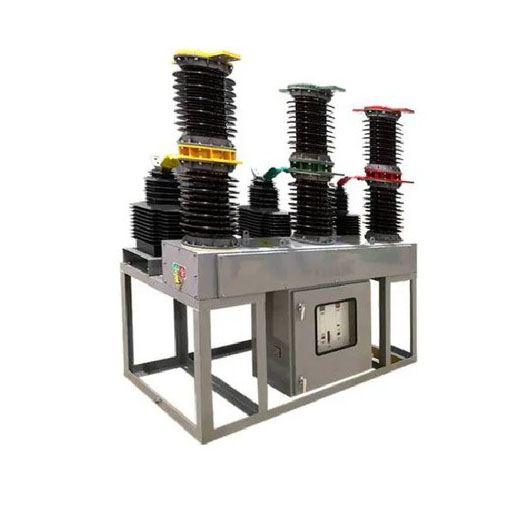

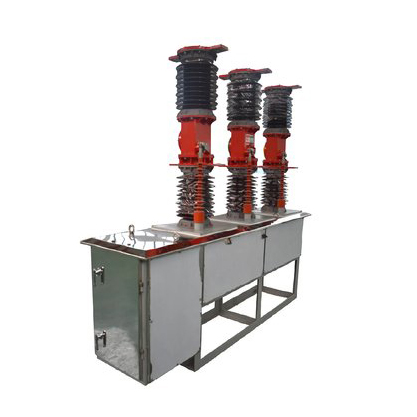

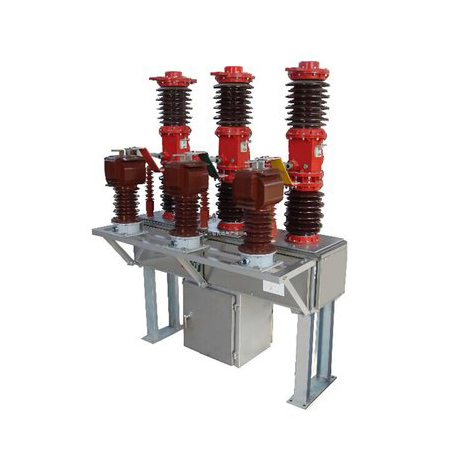

Спољни високонапонски вакуумски прекидач ЗВ7-40.5 се углавном састоји од интегрисаног пола, струјног трансформатора, радног механизма и кутије. Овај тип прекидача је минијатуризованог дизајна, а кућиште је направљено од висококвалитетног челичног сандука. Струјни трансформатори се могу изабрати према потребама корисника. ЗВ7-40.5 спољни високонапонски вакуумски прекидач и одговарајућа интелигентна контролна комбинација. Операција отварања и затварања прекидача може се реализовати локално, а може се и даљински управљати преко комуникационог интерфејса. Остале информације о прекидачу се такође могу пренети у контролни центар, а комуникациони канал може изабрати кабл, оптичко влакно, ГПРС/ЦДМА, ГСМ, итд.

66КВ Вакуумски прекидач на отвореном са спецификацијом растављача

Не.	Ставка			Јединице	Параметерс
1	Напон			кВ	40.5
2	Оцењено	1мин фреквенција напајања	СУВ		95
	изолација	издржи напон	мокар		80
	ниво	Издржљиви напон импулса грома (врх)			185
3	Номинална струја			A	1250、1600、2000
4	Називна струја прекида кратког споја			кА	20、25、31.5
5	Називни радни редослед				О－0.3с -ЦО- 180с-ЦО
6	Називна времена прекида струје кратког споја			Тимес	12
7	Називна краткоспојна затворена струја (врх)			кА	50、63、80
8	Називна вршна отпорна струја т
9	Називна краткотрајна отпорна струја			кА	20、25、31.5
10	Називно трајање кратког споја			S	4
11	Просечна брзина отварања			Госпођа	1,5 ± 0,2
12	Просечна брзина затварања				0,7 ±0,2
13	Трајање одбијања при затварању контакта			s	≤2
14	Синхронизам трофазног затварања и отварања				≤2
15	Радно време				≤150
16	Време затварања				≤60
17	Живот механизма			Тимес	10000
18	Називни радни напон и називни напон помоћне петље			V	ДЦ220、1 10、24
					АЦ220、110、24
19	ДЦ отпор фазне петље (без струјног трансформатора)			уΩ	100
20	Дозвољено акумулирано хабање – дебљина динамичког и статичког контакта			мм	3
